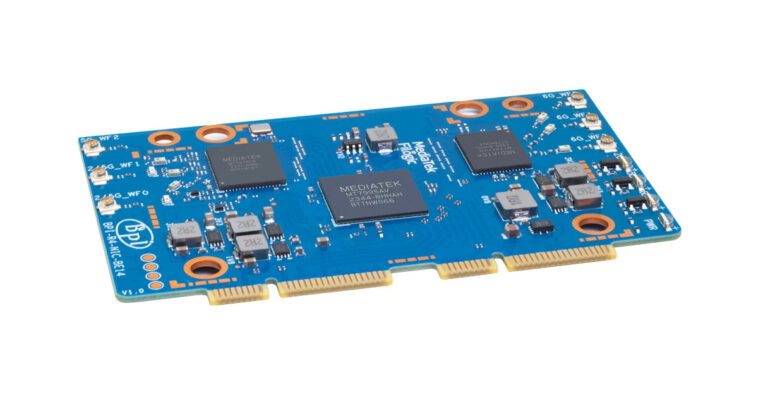

Le module WiFi 7 Banana Pi BPI-R4-NIC-BE14 pour SBC BPI-R4 est lancé pour 74 $

La Banana Pi BPI-R4 a été introduite l’année dernière en tant que carte routeur WiFi 7 avec deux cages SFP 10 GbE et quatre ports GbE basés sur le SoC MediaTek Filogic 880. Le seul problème est que le WiFi 7 est implémenté via un module mini PCIe double qui n’était pas disponible jusqu’à présent.

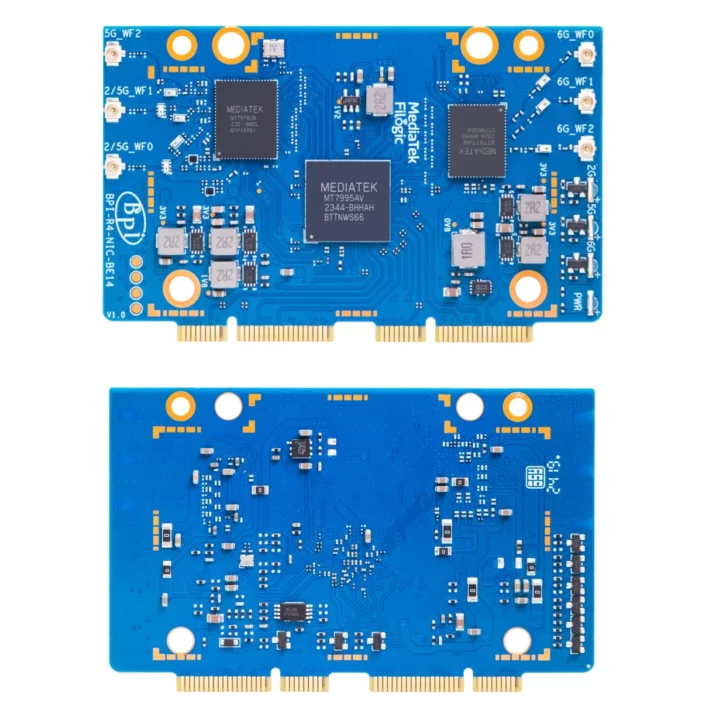

La bonne nouvelle est que le module WiFi 7 tri-bande Banana Pi BPI-R4-NIC-BE14 pour la carte Banana Pi BPI-R4 peut désormais être acheté pour 73,69 $ sur Aliexpress. Il est basé sur le chipset WiFi 7 MediaTek MT7995AV, le chipset double bande MT7976CN (2,4 GHz et 5 GHz) et le chipset MT7977IAN 6 GHz.

Spécifications du Banana Pi BPI-R4-NIC-BE14 :

• MediaTek MT7995AV
  • WiFi 7 – Conforme à la norme IEEE 802.11 a/b/g/n/ac/ax/be
  • Microcontrôleur RISC-V 32 bits pour protocoles Wi-Fi et déchargement Wi-Fi
  • SRAM et ROM intégrées
  • Interface UART avec contrôle de flux matériel

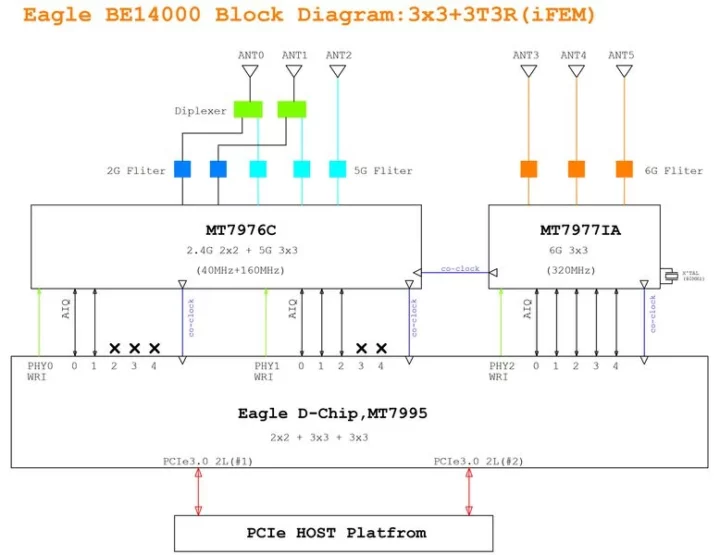

  • MediaTek MT7976CN double bande 2,4 GHz 2×2 MIMO et 5 GHz 3×3 MIMO
• Carte mémoire MIMO 3×3 6 GHz MediaTek MT7977IAN
• Bande passante
  • 2,4 GHz – 20 et 40 MHz
  • 5 GHz – 20, 40, 80 et 160 MHz
  • 6 GHz – 20, 40, 80, 160 et 320 MHz
• Tri-bande triple simultanée (TBTC)
• Débit PHY – Jusqu’à 13 700 Mbps/9 500 Mbps
• Caractéristiques
  • Émission et réception MU-MIMO
  • Émission et réception MU-OFDMA
  • Formateur de faisceau STBC, LDPC, TX et RX
  • Mode Greenfield, mode mixte et mode hérité
  • QoS – WFA WMM et WMM-PS
• Sécurité – WFA WPA, WPA2, WPA3 personnel, WPS2.0
• Interface hôte – 2x PCIe 3.0 à 2 voies via deux mini connecteurs de bord PCIe
• Dimensions – 82 x 51 mm

Banana Pi avait déjà présenté le « module WiFi 7 iPA NIC » avec quatre puces différentes et une conception beaucoup plus grande qui occupait la majeure partie de la surface inférieure de la carte BPI-R4. Cela devait être cher, alors la société a maintenant conçu un module WiFi 7 plus petit et plus économique avec le BPI-R4-NIC-BE14.

Le wiki du module WiFi 7 ne contient pas beaucoup plus d’informations, mais la société a partagé des rapports de test de consommation d’énergie et de puissance de transmission/EVM et a également mentionné qu’un grand dissipateur thermique est nécessaire car le « circuit intégré est très chaud ». C’est ahurissant qu’il ne soit pas vendu avec le module… Les instructions pour l’utiliser avec la carte Banana Pi BPI-R4 se trouvent dans le wiki du SBC, et d’après ce que je vois, il n’y a pas grand-chose à faire à part régler SW4 sur « ON » à moins que la documentation ne soit incomplète.

L’image du système d’exploitation OpenWrt détectera automatiquement le module WiFi 7 comme une carte PCIe :

</p> <p>root@OpenWrt:/# lspci 0000:00:00.0 Pont PCI : MEDIATEK Corp. Device 7988 (rev 01) 0000:01:00.0 Contrôleur réseau : MEDIATEK Corp. Device 7990 0001:00:00.0 Pont PCI : MEDIATEK Corp. Device 7988 (rev 01) 0001:01:00.0 Contrôleur réseau : MEDIATEK Corp. Device 7991 0004:00:00.0 Périphérique non classifié [0002]: Appareil 7981 de MEDIATEK Corp.

Mais les images actuelles de Debian 11 et Ubuntu 22.04 présentent certaines limitations concernant la prise en charge du Wi-Fi 7 :

Remarque : le noyau Linux-5.4 inclut le pilote wifi MT76, il ne peut prendre en charge que la carte wifi BE14000. Il peut prendre en charge les réseaux 2,4 G, 5 G et 6 G, mais le package d’utilitaires de gestion de réseau de Debian 11/Ubuntu-22.04 ne peut pas prendre en charge le réseau wifi 6 G. Nous attendons donc le dernier package. Le noyau Linux-6.1 n’inclut pas le pilote wifi MT76, il ne peut pas prendre en charge la carte wifi BE14000.

Le module double mini PCIe WiFi 7 Banana Pi BPI-R4-NIC-BE14 est vendu 73,69 $ sur Aliexpress, mais cela n’inclut pas les six antennes WiFi qui peuvent être ajoutées pour 13,90 $ sur la même page. Le prix de la carte Banana Pi BPI-R4 est tombé sous la barre des 100 $, SinoVoIP se vendant à 94,74 $. Les prix n’incluent pas les frais de port ni le dissipateur thermique recommandé…
