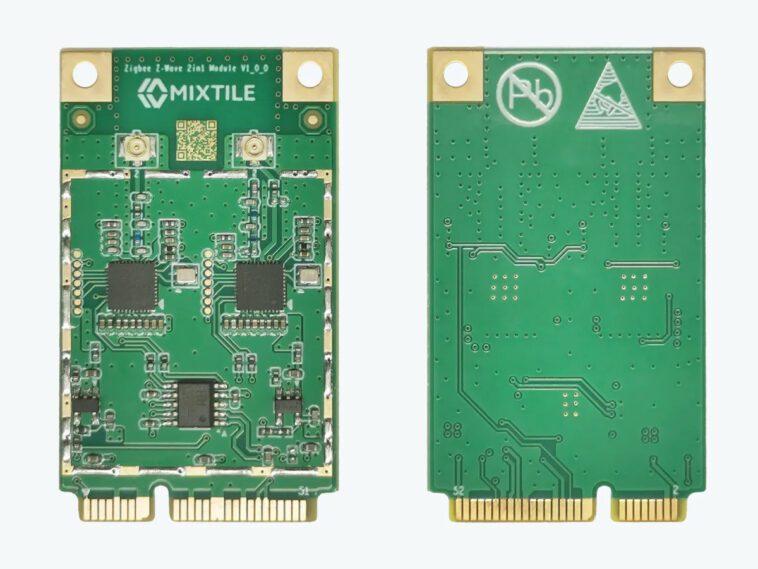

Le « module mPCIe 2-en-1 Zigbee et Z-Wave » de Mixtile est un moyen relativement peu coûteux d’ajouter la connectivité Zigbee et Z-Wave à un serveur Home Assistant sans avoir de dongles USB sortant du serveur et en prenant certains de ses ports USB de rechange. .
Le module est compatible avec n’importe quel ordinateur, passerelle ou SBC doté d’une prise mini PCIe de rechange dotée d’une interface USB 2.0 telle que la passerelle Mixtile Edge 2 Kit alimentée par Rockchip RK3568. Vous aurez également besoin d’un moyen de monter les antennes après les avoir connectées aux connecteurs d’antenne IPEX-1 sur le module, le kit Edge 2 est livré avec plusieurs trous d’antenne.
Spécifications du module mPCIe Mixtile 2-en-1 Zigbee et Z-Wave :
- MCU sans fil
- Silabs EFR32MG24 Arm Cortex-M33 à 78,0 MHz avec 256 Ko de RAM, 1 536 Ko de mémoire flash
- Fréquence radio – 2,4 GHz (radio 802.15.4)
- Puissance TX – jusqu’à +19,5 dBm
- Sensibilité RX – -105,4 dBm à 250 kbps
- Protocoles – Zigbee, Matter, Thread
- Bras Silabs EFR32ZG23 Cortex-M33 à 80 MHz
- Fréquence radio – inférieure au GHz
- Puissance TX – jusqu’à +14 dBm
- Sensibilité RX – -109,9 dBm à 9,6 kbps
- Protocole – Z-Wave
- Silabs EFR32MG24 Arm Cortex-M33 à 78,0 MHz avec 256 Ko de RAM, 1 536 Ko de mémoire flash
- Antennes – 2x connecteurs d’antenne IPEX-1 (1x pour Zigbee, 1x pour Z-Wave)
- Interface hôte – connecteur mini PCIe avec USB 2.0
- Alimentation – 3,3 V
- Dimensions – module mini-PCIe
Mixtile indique que le microcontrôleur sans fil EFR32MG24 est capable d’exécuter simultanément les piles/protocoles Zigbee 3.0 (EmberZNet/EZSP) et Thread (OpenThread/Matter/CHIP over Thread) en même temps en utilisant le micrologiciel en mode RCP (Radio Co-Processor), tandis que la puce EFR32ZG23 exécute le firmware pour le protocole Z-Wave. Le protocole Matter sera également pris en charge dans une future mise à jour du micrologiciel, et Mixtile affirme que le module prend en charge les mises à jour du micrologiciel Over-The-Wire (OTW) via l’interface mini PCIe.
Home Assistant peut facilement être installé sur du matériel x86, des cartes Raspberry Pi 4/5, ODROID-N2+ et ODROID-M1, mais il n’y a rien de spécifique pour le kit Mixtile Edge 2. Cependant, il se trouve qu’il est basé sur le même processeur Rockchip RK3568 que l’ODROID-M1, alors peut-être qu’ils utilisent la même image. J’ai demandé à l’entreprise et je mettrai à jour cet article une fois/si je reçois une réponse. [Update: The company has just published instructions to install HAOS on the Mixtile Edge 2 Kit] Dans tous les cas, le module mPCIe sera vu comme un périphérique USB par Home Assistant OS et sera automatiquement reconnu comme une carte Zigbee et Z-Wave.
Mixtile vend le « module mPCIe 2-en-1 Zigbee & Z-Wave » pour 19,90 $ sur sa boutique en ligne, mais notez que le module est livré sans antennes IPEX-1 2,4 GHz et sub-GHZ que vous devrez acheter séparément.
