Le module LPWA HL7900 5G basé sur Altair ALT1350 prend en charge Wi-Sun, GNSS et NB-IOT sur les réseaux non terrestres

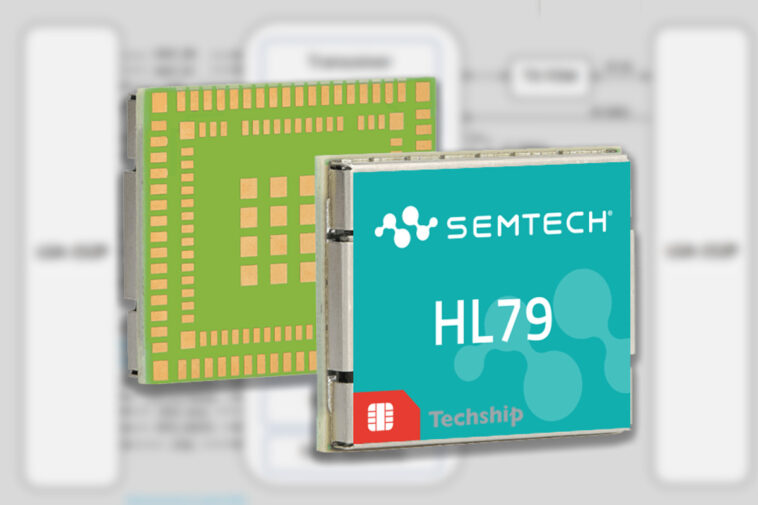

Le module HL7900 5G LPWA de Semtech (Sierra Wireless) est une solution certifiée globalement construite autour de la puce Altair Alt1350 de Sony et conçue pour des applications IoT à faible puissance. Il est certifié par les principaux opérateurs américains, notamment AT&T, T-Mobile et Verizon, ainsi que le KDDI japonais, et a obtenu des certifications réglementaires mondiales (FCC, CE, ISED, etc.) et les certifications de l’industrie (PTCRB, GCF) pour le transporteur interopérabilité.

Cette puce dispose d’un Hub MCU à capteur ultra-faible pour une surveillance environnementale efficace. De plus, il comprend des radios intégrées de sous-GHz et 2,4 GHz prenant en charge les protocoles à courte portée tels que Wi-Sun, notamment Air U-Bus, NB-IOT et 5G NTN ainsi que le suivi intérieur / extérieur GNSS et Wi-Fi. En outre, cette puce prend en charge le support SIM intégré, la connectivité Edge-to-Cloud sécurisée et les mises à jour en direct. Ces fonctionnalités rendent cette puce utile pour des applications telles que le suivi des actifs, la navigation urbaine et d’autres solutions IoT nécessitant une connectivité fiable et basse puissance avec la portée mondiale.

SEMTECH HL7900 Spécifications:

• MCU – SONY ALT1350 5G CHIP CELLULARE
• Sans fil
  • Cellulaire
    • 3GPP version 14/15/16, jusqu’à 17 à la mise à niveau SW
    • Cat-M1: jusqu’à 590 kbps en DL et 1110 kbps en liaison montante (jusqu’à 1,2 Mbps avec la version 17)
    • Cat-NB2: jusqu’à 127 kbps en DL et 158 ​​kbps en liaison montante (jusqu’à 254 kbps avec la version 17)
    • Support de bande de fréquence LTE
      • HFDD (demi-duplex FDD) et TDD
      • Gamme de fréquences Oneku
        • Bande basse: 617–960 MHz
        • Bande intermédiaire: 1700–2200 MHz
      • Liste des groupes pris en charge:
        • LTE-M: 1, 2, 3, 4, 5, 8, 12, 13, 14, 18, 19, 20, 25, 26, 27, 28, 66, 71
        • NB-iot: 1, 2, 3, 4, 5, 8, 12, 13, 14, 17, 18,19, 20, 25, 26, 28, 65, 66, 70, 71, 85
        • NTN: B23, B255, B256
        • 410-466MHz (bandes 31, 72, 73, 87, 88) peuvent être prises en charge à l’aide de composants RF FE supplémentaires.
  • Radios de sous-GHz et 2,4 GHz 802.15.4 pour une communication à courte portée comme Wi-Sun et U-Bus Air
  • Support GNSS (GPS et GLONASS) pour le suivi des actifs et d’autres applications.
• Protocoles réseau – IPv4 / IPv6 avec TCP / UDP, PPP, FTP, HTTTP, TLS, HTTPS, SSL, DTSL, MQTT, COAP, LWM2M
• Interfaces hôte et périphérique
  • 1x 8 fils UART (interface principale)
  • 1x UART à 4 fils (interface de débogage)
  • 12X GPIOS
  • 2x ADC
  • Interfaces Flash et PSRAM externes
  • Interface MIPI
  • Interfaces RF pour les antennes LTE et GNSS
• Sécurité – sécurité de bout en bout avec des éléments sécurisés
• Mission
  • Support ESIM intégré (dépendant du SKU).
  • À l’interface de commande (3GPP 27.007 avec des extensions propriétaires).
  • Approbations
    • Réglementation – PTCRB, GCF, FCC (USA), ISED (Canada), CE (UE), JRF / JPA (Japon), NCC (Taiwan), RCM (Australie)
    • Carrier – Verizon, AT&T, KDDI, T-MOBILE US, PRIVÉ: DOCOMO, Vodafone
  • MCU à faible puissance intégré pour le traitement des bords
• Pouvoir
  • Tension d’entrée: 2.5V à 4.35 V (VBAT_BB, VBAT_RF).
  • Les modes d’alimentation incluent le mode de sauvegarde d’alimentation (PSM) et DRX étendu (EDRX).
• Package et dimensions
  • Module LGA compact de qualité industrielle avec 152 broches en soudage
  • LGA 18,0 mm x 15,0 mm x 2,5 mm
• Poids – 1,17 g ± 0,24 g.
• Plages de température de fonctionnement:
  • Classe A – -30 ° C à + 70 ° C.
  • Classe B – -40 ° C à + 85 ° C.
• Certifications
  • Approbations radio / télécommunications de la FCC, IC et Japon.
  • Protection ESD – Contact ± 6 kV et ± 8 kV d’air (IEC-61000-4-2)

Le module HL7900 5G LPWA est livré avec un micrologiciel pré-certifié avec un démarrage sécurisé pour une sécurité et une fiabilité supplémentaires. SemTech fournit également des mises à niveau gratuites de firmware en direct (FOTA), vous permettant de garder votre appareil à jour avec les dernières fonctionnalités et les améliorations de sécurité à distance. De plus, vous avez la possibilité d’opter pour les services cloud, y compris la gestion de la connectivité et les options de gestion des périphériques. Vous trouverez des ressources du développeur telles que la documentation, sur des commandes et le micrologiciel basé sur Freertos sur le site Web de la source.

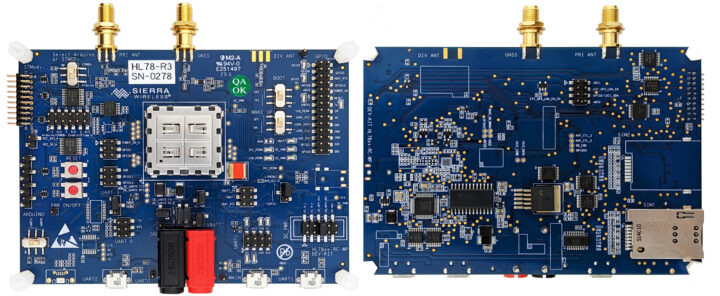

La société fournit également le kit d’évaluation du module HL / RC pour développer des applications logicielles et matérielles basées sur des modules HL78XX et HL7900. La carte dispose de diverses interfaces, notamment des connecteurs USB, UART, GPIOS, ADCS, RF et GNSS, ainsi que des options d’alimentation flexibles. Le kit prend en charge la gestion SIM, les connecteurs de module instantané et les en-têtes pour STM32 et Arduino. De plus, il comporte des points de test pour l’accès au signal, les interfaces de débogage et les LED. Une limitation du kit de développement est qu’elle ne prend en charge que les broches B Ring, qui sont spécifiques aux modules de la série HL78XX. Cependant, les épingles C Ring du module HL7900 ne sont pas prises en charge.

Le HL7900 ajoute à certains autres modules LPWAN 5G tels que la connectivité satellite QUCKEL BG770A-SN, le module QUCTEL BG95-S5, SEQUANS MONARCH 2 GM02S LTE IOT BG95-S5, et plusieurs autres, SEQANS MONARCH 2 GM02S LTE IOT MODULE SANS NTN, et plusieurs autres .

Le module HL7900 5G LPWA est disponible sur TechShip pour 31 $ et le HL78 / HK79 Devkit pour 199 $ sans module. Plus d’informations peuvent être trouvées sur la page du produit et le communiqué de presse.
