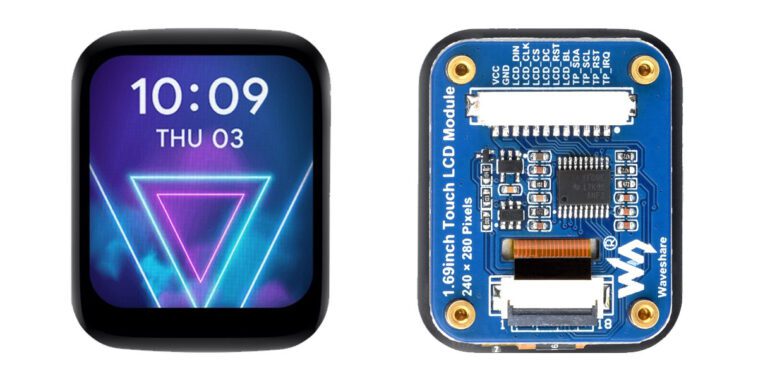

L’écran LCD tactile IPS Waveshare de 1,69 pouces est un écran arrondi de 1,69 pouces avec une résolution de 240 × 280 et une gamme de couleurs de 262K. Le pilote d’affichage (ST7789V2) et le contrôleur tactile (CST816T) sont intégrés à bord et s’appuient sur des interfaces SPI et I2C qui le rendent compatible avec les plates-formes populaires telles que Raspberry Pi, Arduino, ESP32, STM32, etc.
Auparavant, nous avons couvert de nombreux modules d’affichage similaires tels que le MaTouch ESP32-S3, le T-RGB ESP32-S3 et l’ESP32-S3 Round SPI TFT. N’hésitez pas à les consulter si vous recherchez un produit d’affichage arrondi spécifique.
Spécifications de l’écran LCD tactile IPS Waveshare 1,69 pouces
- Afficher
- Contrôle tactile – Contrôleur tactile capacitif CST816T I2C pour une entrée réactive.

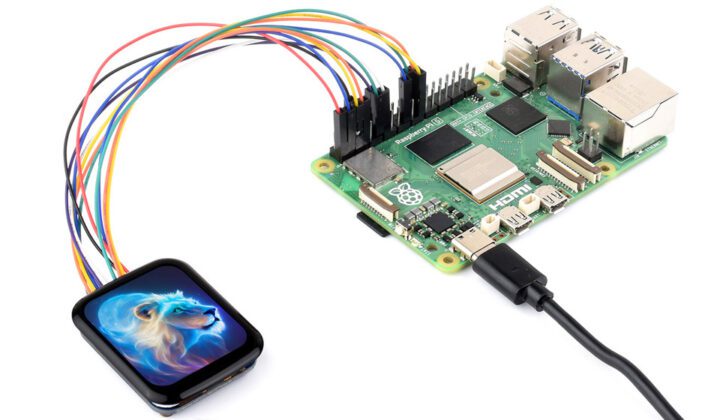

- Convertisseur de niveau logique intégré – Traducteur de tension intégré pour une alimentation 3,3 V/5 V, fonctionne avec Raspberry Pi, ESP32-S3, Raspberry Pi Pico, Arduino, STM32, et plus encore.
- Dimensions – 41,13 x 33,13 mm
Le contrôleur LCD ST7789V2 prend en charge des résolutions jusqu’à 240 × 320 pixels. Étant donné que la résolution de cet écran est de 240 × 280, la RAM interne de la puce du pilote n’est pas entièrement utilisée, ce qui signifie un fonctionnement stable. L’écran LCD prend en charge les formats de couleurs 12 bits, 16 bits et 18 bits (RGB444, RGB565, RGB666). De plus, il combine une surface en verre trempé résistant aux rayures et à haute transmission avec un pilote tactile auto-capacité CST816D prenant en charge un taux de communication configurable de 10 Khz à 400 Khz. L’un des problèmes de ce type d’affichage est qu’en raison des quatre coins arrondis, certaines parties des images d’entrée peuvent ne pas être affichées.
Pour une configuration facile, la société fournit des schémas, des fiches techniques, des dessins 2D et 3D, ainsi que des exemples de code pour Raspberry Pi, Arduino et STM32. Toutes les ressources peuvent être trouvées sur leur page Wiki.

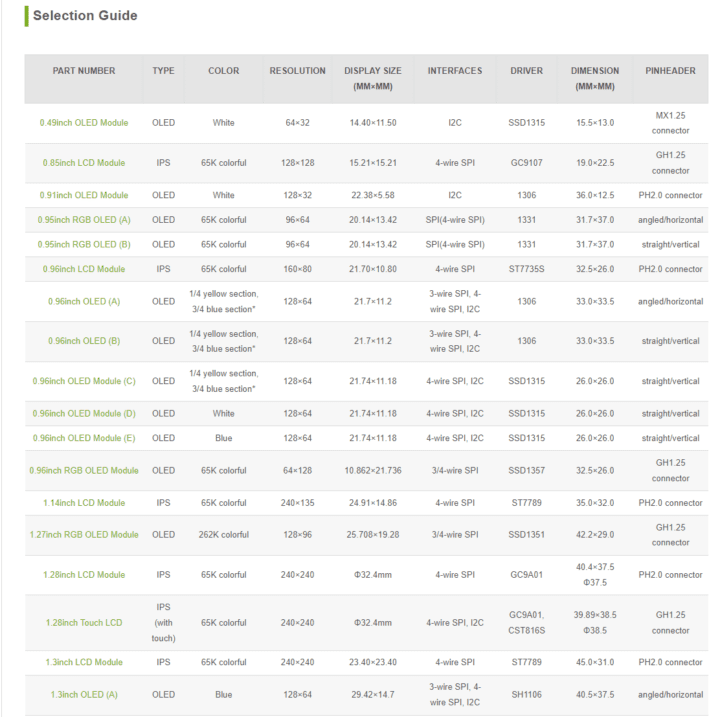

Ce module est disponible à l’achat sur Amazon et sur la boutique Waveshare. Sur Amazon, il coûte 23,05 $ (frais de port compris), tandis que sur la boutique Waveshare, il coûte 14,99 $. La seule bonne chose que j’ai appréciée dans ce module est que Waveshare propose une plus large sélection d’écrans similaires, allant d’un module OLED compact de 0,49 pouces à un module OLED plus grand de 2,42 pouces. Vous pouvez trouver leur gamme complète sur Amazon et sur la boutique Waveshare.
