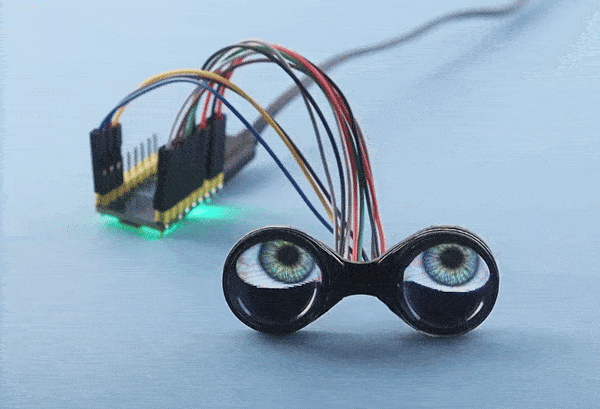

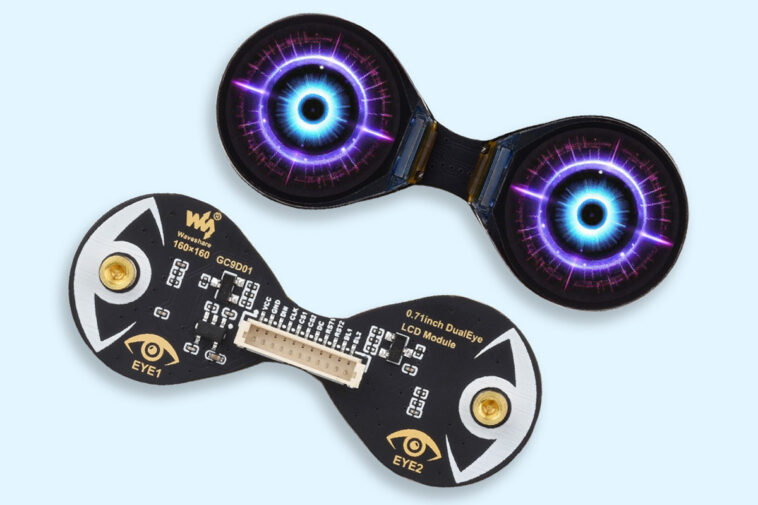

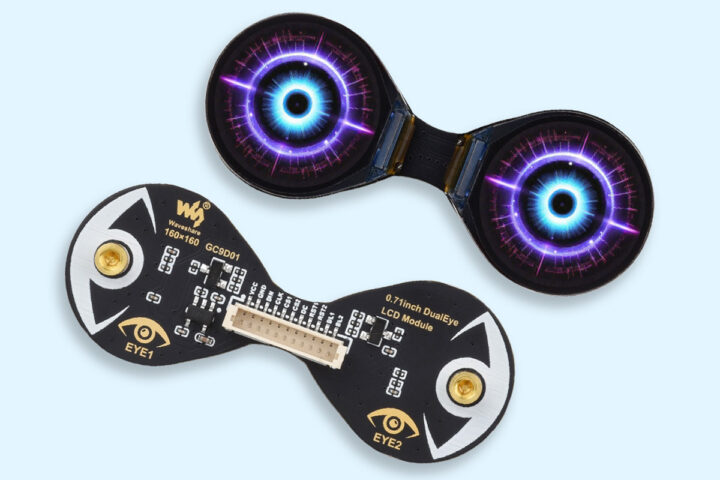

Waveshare a récemment lancé le module LCD Double Eye (également connu sous le nom de module LCD DualEye de 0,71 pouce), une alternative de haute technologie aux yeux googly, avec deux écrans IPS ronds de 0,71 pouce avec 160 × 160 pixels de résolution et une profondeur de couleur 65K. Il utilise le pilote GC9D01 et communique via une interface SPI.
Le module fonctionne à un 3,3 V ou 5V et est conçu de sorte que les cartes ESP32 et Arduino peuvent la conduire. Ces fonctionnalités rendent cet appareil utile pour des applications telles que les appareils portables, la robotique, les appareils IoT, etc…
Spécifications du module LCD Double Eye Waveshare:
- Afficher
- Type – Double affichages LCD ronds de 0,71 pouce
- Résolution – 160 × 160 pixels
- Panneau – IPS (angle de vision large)
- Couleurs – 65k couleurs
- Pitch de pixels – 37,5 × 112,5 µm
- Contrôleur et conducteur
- Conducteur – GC9D01
- Interface – SPI
- Tension de fonctionnement – 3,3 V / 5V

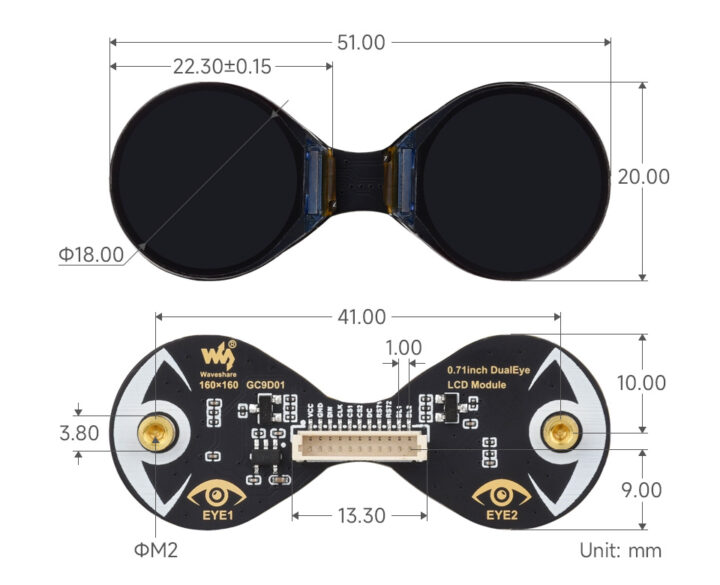

- Dimensions
- Affichage – 18 mm ∅ par LCD rond
- Module – 51 x 20 mm
La société mentionne que l’affichage peut être contrôlé via l’interface SPI et fournit un diagramme de broche détaillé pour le module pour vous permettre de démarrer avec des cartes de microcontrôleur ou des ordinateurs à carte unique avec une interface SPI telle que les planches Arduino, les SBC Raspberry PI, les modules ESP32, etc. … Plus d’informations sur le produit seront bientôt trouvées sur la page wiki de Waveshare, mais au moment de la rédaction du moment de la rédaction, elle est toujours en cours de développement. Il y a cependant une autre entrée de wiki pour un affichage ronde similaire de 0,71 pouce à un seul œil « basé sur le contrôleur GC9D01 SPI qui peut offrir un point de départ.
Bien que nous n’ayons pas vu ou couvert de solutions d’affichage d’immeubles similaires, nous avons écrit sur divers modules d’affichage arrondis tels que le RP2040-LCD-0.99-B. Conseil, et plus encore. Donc, avec deux écrans et un peu de magie de bricolage, vous pouvez reproduire ce type de module vous-même.
Le module LCD DualEye de 0,71 pouce est disponible sur le magasin Waveshare pour 15,99 $. Cependant, après une recherche sur le Web, j’ai constaté que ce type d’écran «double œil» est disponible auprès d’autres fabricants et ne coûte que 12,99 $ sur AliExpress ou 15,99 $ sur Amazon.
