Le module IoT tri-radio u-blox MAYA-W4 comprend un chipset NXP IW610 avec des radios Wi-Fi 6, Bluetooth 5.4 et 802.15.4

L’année dernière, nous avons couvert le module u-blox MAYA-W3, basé sur le chipset Infineon AIROC CYW5551x et utilisant des chipsets distincts pour les fréquences 2,4 GHz, 5 GHz et 6 GHz. Maintenant, u-blox a présenté la série MAYA-W4, un module Wi-Fi 6, Bluetooth 5.4 et 802.15.4 basé sur l’hôte, construit sur le chipset NXP IW610. Conçue pour les applications industrielles et commerciales telles que l’automatisation des bâtiments, la gestion de l’énergie, les maisons intelligentes et les soins de santé, la série MAYA-W4 prend en charge SISO Wi-Fi 6 avec une largeur de canal de 20 MHz, garantissant des performances fiables dans les environnements réseau denses. Ces modules peuvent fonctionner comme points d’accès, stations, appareils P2P ou en modes mixtes.

Les modules MAYA-W4 sont compatibles avec le protocole Matter sur Thread et Wi-Fi, facilitant une intégration transparente entre les écosystèmes. Avec une taille compacte de 10,4 x 14,3 mm, ces modules comptent parmi les plus petits modules Wi-Fi 6 SMD et sont disponibles avec des antennes intégrées ou des connecteurs U.FL. Des tests et des vérifications rigoureux garantissent leur fiabilité et leurs performances à long terme dans des environnements exigeants, ce qui les rend adaptés à un large éventail d’utilisations industrielles et commerciales.

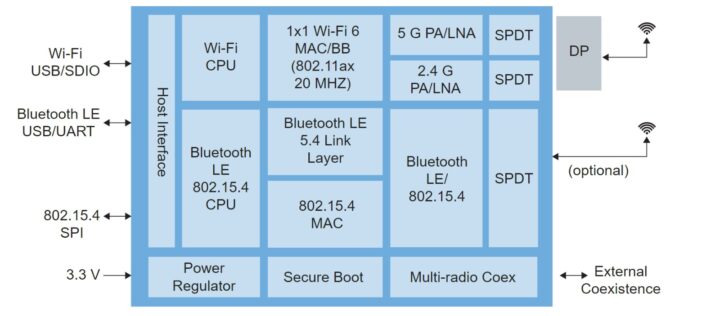

Nous n’avons couvert aucun module doté du chipset NXP IW610 optimisé en termes de coût et de puissance, bien que nous ayons vu les modules iW611 et iW612 présentés dans le module IoT u-blox MAYA-W2, l’iW610 prenant en charge Bluetooth 5.4 et l’iW612 prenant en charge Bluetooth. 5.2. De plus, nous avons exploré plusieurs modules Wi-Fi 6 dans le passé, notamment les Ezurio Sona NX611, Qualcomm QCC74xM, Quectel FG50X et AF50T, et Silicon Labs SiWG917Y et SiWN917Y, entre autres.

Spécifications du module u-blox MAYA-W4 Wi-Fi 6 :

• Puce principale – NXP IW610
  • Wi-Fi
    • Wi-Fi 6 (1 × 1 double bande 2,4 GHz / 5 GHz 802.11 a/b/g/n/ax)
    • IEEE 802.11d/e/i/k/r/v/w
    • 256 QAM, bande passante de 20 MHz, débit maximal : 114,7 Mbps
    • Puissance de sortie Wi-Fi Tx jusqu’à +23 dBm
    • Portée étendue (ER) Wi-Fi 6, modulation double porteuse (DCM), temps d’attente cible (TWT)
    • Modes veille, veille et veille Wi-Fi basse consommation
    • Prise en charge de Matter via Wi-Fi
    • Antenne simple ou double avec diversité
  • Bluetooth
    • v5.4 LE longue portée, gestion de l’alimentation, LE Audio
    • Fonctionnement Bluetooth LE/802.15.4 commutable
    • PA / LNA / Switch intégré avec sortie TX jusqu’à +15 dBm
    • Extensions publicitaires haut débit 2 Mbps, longue portée
  • 802.15.4
    • Prise en charge 802.15.4 pour Matter over Thread
    • MAC conforme à la norme IEEE 802.15.4-2015
• Antenne
  • MAYA-W433 – 1 broche d’antenne
  • MAYA-W442 – 1 connecteur U.FL
  • MAYA-W463 – 1 broche d’antenne
  • MAYA-W471 – 2 broches d’antenne
  • MAYA-W476 – 1 antenne intégrée dans le PCB
• Interfaces
  • Wi-Fi – SDIO 3.0 (horloge 4 bits, jusqu’à 208 MHz) ; USB2.0
  • Bluetooth – UART haute vitesse à 4 fils
  • 802.15.4 – SPI
  • Coexistence – WCI-2 (2 fils); OTA
  • GPIO
• Sécurité
  • Cryptage matériel AES 128 bits
  • Démarrage sécurisé avec EdgeLock
  • Prise en charge WPA2 (CCMP, AES) et WPA3
• Alimentation
  • Puissance RF : 3,13 – 3,46 VCC
  • Alimentation E/S : 3,3 VCC ou 1,8 VCC
• Dimensions – 10,4 × 14,3 × 1,9 mm (boîtier LGA 90 broches)
• Température de fonctionnement : -40°C à +85°C
• Sensibilité à l’humidité – Niveau 4
• Conformité RoHS et REACH
• Certifications – Europe (RED), États-Unis (FCC), Canada (ISED), Japon (Giteki)

L’étalonnage RF et les adresses MAC pré-attribuées sont stockées dans la mémoire OTP intégrée pour une configuration rapide et fiable. Pour une mise en réseau sécurisée, les modules prennent en charge les protocoles WPA2 (CCMP, AES) et WPA3. Ils offrent des modes opérationnels Wi-Fi flexibles, notamment une station, un point d’accès, Wi-Fi Direct ou toute combinaison de ceux-ci. De plus, des pilotes Linux et Android gratuits sont fournis pour faciliter le développement et le déploiement.

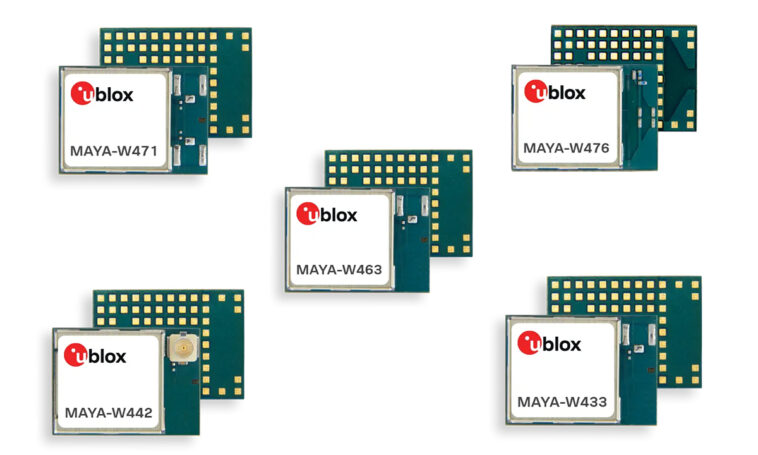

La série u-blox MAYA-W4 comprend cinq variantes : MAYA-W433, MAYA-W442, MAYA-W463, MAYA-W471 et MAYA-W476, chacune avec différentes options d’antenne. Pour prendre en charge le développement et l’évaluation du module MAYA-W4, u-blox propose le kit d’évaluation EVK-MAYA-W476. Ce kit donne accès à toutes les interfaces et est livré avec des adaptateurs microSD, SD et M.2 avec les câbles associés, des antennes dipôles SMA double bande (Linx Technologies ANT-DB1-RAF-SMA) pour la connectivité Wi-Fi et Bluetooth, et un Câble USB Type-C.

La société n’a pas encore divulgué le prix des modules ou du kit d’évaluation. Des détails supplémentaires peuvent être trouvés sur les pages produits du module sans fil et du kit d’évaluation, ainsi que dans le communiqué de presse officiel.
