Le module GNSS tout-BLOX ZED-X20P All-Band offre une précision de niveau de centimètre global à un coût inférieur de 90%

Auparavant, U-Blox a annoncé la sortie de la série x20 de modules GNSS tout-bande, mais à l’époque, la société n’a pas divulgué de spécifications détaillées pour le module. Récemment, ils ont lancé le module GNSS tout-bande ZED-X20P conçu pour fournir un positionnement global au niveau des centimètres à un coût nettement inférieur, jusqu’à 90% de moins que les solutions traditionnelles.

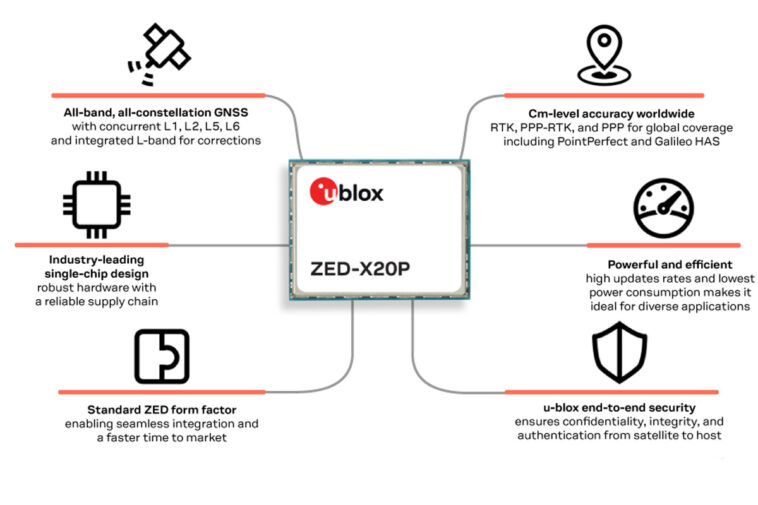

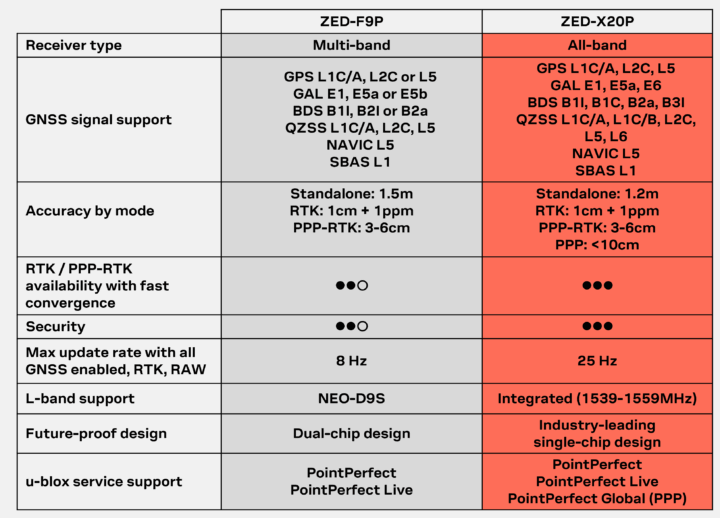

Le module prend en charge les bandes L1, L2, L5 et L6 à travers quatre constellations GNSS (GPS, Galileo, Glonass et Beidou), ainsi que SBAS, QZSS et Navic. De plus, le module est compatible avec PPP-RTK, Network RTK et Global PPP Correction Services, ainsi que le service de haute précision (HAD) de U-Blox et de la Galileo, garantissant un positionnement précis et flexible. Il dispose également d’un démarrage sécurisé, d’un micrologiciel signé, d’une communication cryptée et de capacités anti-jumelles, pour des applications critiques. Le ZED-X20P maintient le facteur de forme ZED, ce qui rend l’empreinte compatible avec la puce ZED-F9P pour des mises à niveau plus faciles. U-Blox dit que le ZED-X20P convient à la construction intelligente, à l’arpentage, à l’agriculture de précision, au rail, à la maritime, à l’exploitation minière, aux drones, à la robotique, aux villes intelligentes et aux applications VR.

Spécifications U-Blox ZED-X20P:

• Stockage – Flash (capacité TBD)
• Support GNSS
  • Moteur U-Blox x20 672 canaux
  • GPS L1C / A, L2C, L5
  • GAL E1B / C, E5A, E6
  • BDS B1I, B1C, B2A, B3I
  • QZSS L1C / A, L1C / B *, L2C, L5, L6
  • NAVIC L1, L5
  • SBAS L1C / A

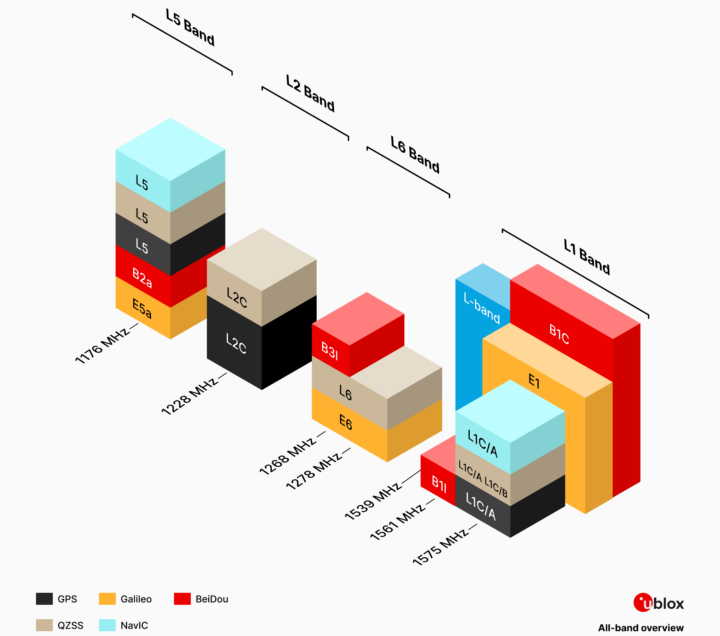

  • L1, L2, L5, L6 + L Band de support de signal en bande
• Protocole de communication
  • NMEA
  • Ubx binaire
  • RTCM c. 3.4
  • Spartn c. 2.0.2
• Positionnement
  • Algorithmes RTK, PPP-RTK et PPP
  • Précision de position RTK – 0,01 m + 1 ppm CEP
  • PRÉSURTION DE POSITION PPP – 0,10 M CEP
  • Temps de convergence RTK – <10 sec
  • Temps de convergence PPP – <120 sec
• Sensibilité
  • Suivi et navigation – -167 DBM
  • Démarrage à froid – -148 dbm
  • Démarrage à chaud – -157 dbm
  • Reacquisition – -160 dbm
• Acquisition
  • Démarrage à froid: 27 s
  • Démarrage aidé: 2 s
  • Réacquisition: 2 s
• Interfaces
  • 2x UART
  • 1x spi
  • 1x DDC (I2C conforme)
  • E / S numérique pour TimePulse, entrée d’extension, état de correction RTK, statut de géofence
• Sécurité
  • Authentification cryptographique de Galileo Osnma
  • Racine de l’intégrité du système basé sur la confiance
  • Détection de brouillage et d’usurpation
• Mission
  • RTC intégré
  • Sortie de phase porteuse
  • Support de base en mouvement (pour les applications d’attitude et de cap)
• Pouvoir
  • Tension d’alimentation – 2,7 V – 3,6 V
  • Consommation d’énergie – ~ 60 mA @ 3,0 V
• Température de fonctionnement – -40 ° C à + 85 ° C
• Température de stockage – -40 ° C à +85 ° C
• Package – Package LGA à 54 broches (17,0 × 22,0 × 2,4 mm)
• Vibration – MIL-STD-810G (catégorie 24, 7,7 g RMS)
• Environnement – ROHS conforme (2015/863 / UE)
• Conformité – ROHS et UE Radio Equiptive Directive (2014/53 / UE) conforme

Lors de la rédaction des spécifications de la fiche technique, j’ai remarqué que certaines fonctionnalités, telles que le positionnement Point Point (PPP), la prise en charge du signal QZSS L1C / B, la prise en charge du signal NAVIC L1 et la fonction de base mobile pour la détection d’attitude et les applications d’en-tête sont actuellement en cours de développement.

Le module U-Blox ZED-X20P est pris en charge par le logiciel d’évaluation GNSS U-Center 2 qui permet aux utilisateurs de configurer les paramètres, de surveiller les données en temps réel et d’analyser les performances. Il fonctionne également avec AssistNow A-GNSS pour une acquisition par satellite plus rapide et PointPerfect pour une augmentation GNSS de haute précision. Le module prend en charge plusieurs protocoles de communication, notamment NMEA, UBX Binary, RTCM V3.4 et Spartn V2.0.2, ce qui le rend compatible avec diverses applications de positionnement, de la navigation standard aux solutions RTK et PPP-RTK au niveau des centimètres.

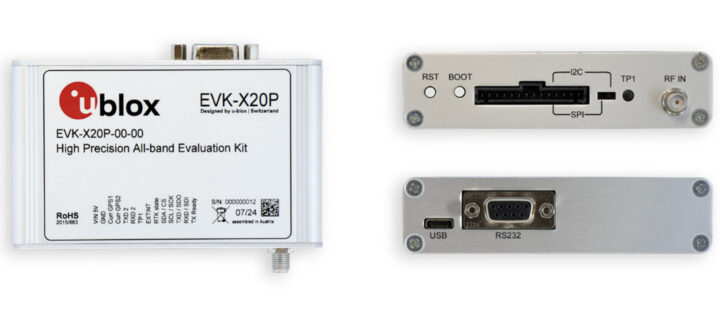

La société propose également le kit d’évaluation EVK-X20P conçu pour tester et développer des applications avec le module GNSS ZED-X20P. Le kit comprend l’unité EVK-X20P, un câble USB de type C, une antenne GNSS tout-bande active, un câble de rupture et un plan de masse ainsi qu’un essai de service de correction PointPerfect. De plus, il dispose d’un connecteur avant à 14 broches pour accéder aux interfaces du module, un connecteur RS232 à 9 broches et un connecteur SMA pour les antennes ou les simulateurs. Un commutateur permet aux utilisateurs de sélectionner entre I2C (avec RS232) et SPI, tandis que les indicateurs LED fournissent des commentaires opérationnels. L’EVK-X20P peut fonctionner comme une base RTCM ou un rover lorsqu’il est associé à une autre unité ou recevoir des corrections PPP-RTK via le service PointPerfect.

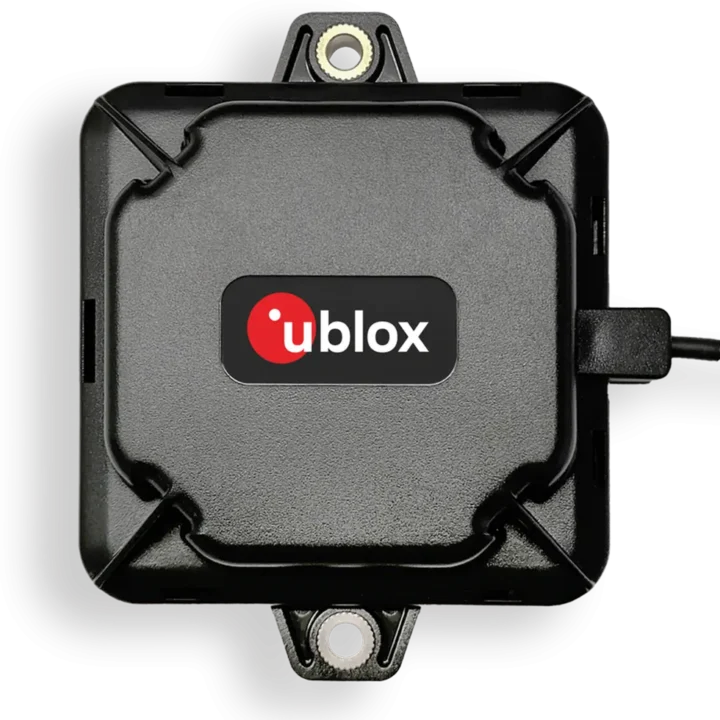

L’UN-Blox Ann-MB2 est une antenne GNSS active multi-bandes de haute précision conçue pour des applications nécessitant une précision au niveau des centimètres et un positionnement RTK fiable. Mais la chose déroutante à ce sujet est qu’ils ne mentionnent pas que c’est la même antenne qui vient avec le kit d’évaluation. L’antenne prend en charge les bandes L1 / L2 / L5 / E6 / B3 / L, et est compatible avec toutes les principales constellations GNSS. Il fonctionne avec les plates-formes U-Blox X20 (ZED-X20P) et F9 (ZED-F9P, ZED-F9k). L’antenne a un gain de pointe allant jusqu’à 5,4 dbic, un chiffre de bruit de 2,5-3 dB et fonctionne sur 3,0 à 5,0 V CC avec un tirage au courant typique de 15 mA. Il a un câble RG174 de 5 mètres avec un connecteur SMA et peut être monté à l’aide d’une base magnétique ou d’une installation fixe. L’ANN-MB2 est classé IP67, pèse 260 grammes et fonctionne dans la plage de températures de -40 ° C à + 85 ° C.

Nous avons précédemment couvert d’autres solutions RTK avec une précision de centimètres, notamment le QUCTEL LG290P, un module GNSS quad-bande prenant en charge GPS, GLONASS, Galileo, BDS, QZSS et Navic, la plate-forme GNSS de SparkFun EVK entièrement enfermée conçue pour le positionnement et la navigation à haute précision, et plusieurs autres.

La société n’a mentionné aucune information sur les prix au-delà de la réclamation à moindre coût de 90%. Plus d’informations sur le module ZED-20P peuvent être trouvées sur la page du produit et dans le communiqué de presse.
