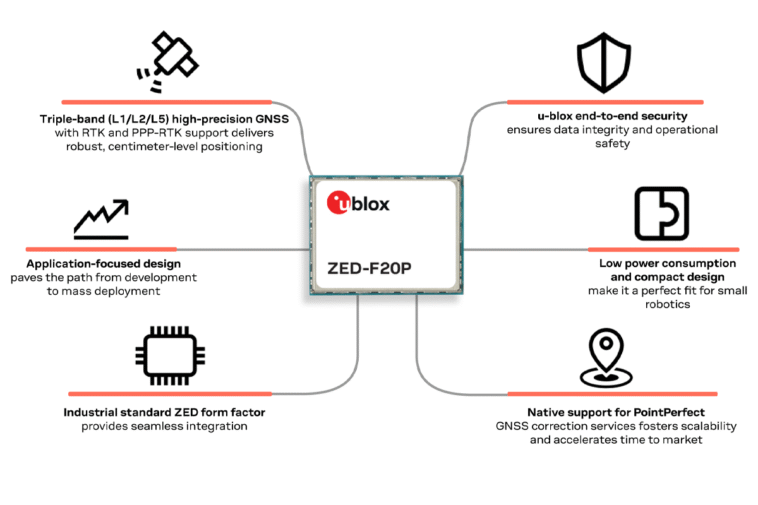

Le U-Blox ZED-F20P est un module GNSS à triple bande de haute précision conçu pour les applications à échelle rapide, tels que les drones, les robots au sol et d’autres plates-formes dynamiques. Il prend en charge les bandes L1 / L2 / L5 et offre une précision au niveau des centimètres à l’aide de méthodes de correction RTK et PPP-RTK.
Conçu pour une faible consommation d’énergie et une convergence rapide, le ZED-F20P fonctionne à 25 Hz et intègre diverses fonctionnalités de sécurité, ce qui le rend adapté aux plates-formes légères et mobiles. Il est entièrement compatible avec l’empreinte du module ZED existant et le protocole UBX, permettant des chemins d’intégration et de mise à niveau faciles dans le portefeuille ZED. Le module fonctionne avec l’antenne ANN-MB2 All-Band et prend en charge les services PointPerfect Flex and Live de U-Blox, offrant une précision rapide et sans la station de base dans des environnements difficiles. Ces fonctionnalités rendent cela adapté à des applications telles que les tondeuses robotiques et les systèmes aériens autonomes.
Spécifications U-Blox ZED-F20P:
- Stockage – Flash interne pour le micrologiciel
- Récepteur GNSS
- Moteur U-Blox F20 (672 canaux)
- GPS – L1C / A, L2C, L5
- QZSS – L1C / A, L1C / B *, L2C, L5
- Galileo – E1B / C, E5A
- Beidou – b1i, b1c, b2a
- NAVIC – L1 *, L5
- SBAS – L1 C / A
- Protocole de communication
- NMEA 4.11
- Ubx binaire
- RTCM c. 3.4
- Spartn c. 2.0.2
- Précision de position horizontale
- RTK – 0,6 cm + 1 ppm
- PPP-RTK – <6 cm
- SBAS – 0,6 m
- Autonome – 1,2 m
- Taux de mise à jour de la navigation – jusqu’à 25 Hz (RTK)
- Sensibilité
- Suivi et navigation: –167 dbm
- Reacquisition: –160 dbm
- Démarrage à froid: –148 dbm
- Démarrage à chaud: –158 dbm
- Acquisition
- Démarrage à froid – 25 s
- Démarrage aidé – 2 s
- Réacquisition – 2 s
- Interfaces
- 2x UART
- 1x spi
- 1x DDC (I2C conforme)
- E / S numérique pour le timepulse configurable, entrée extensible
- Sorties d’état de fixation RTK et d’état GeoFence
- Sécurité
- Interférence RF et détection de brouillage CW
- Détection avancée de l’usurpation et authentification du message OSNMA
- Secure Boot
- Mission
- Prend en charge les antennes actives externes
- Filtre de scie supplémentaire
- Crystal RTC intégré et TCXO
- Support de base en mouvement (pour l’attitude / la tête)
- Pouvoir
- Tension d’alimentation de 2,7 V à 3,6 V
- Alimentation de sauvegarde – 1,65 V à 3,6 V
- Consommation d’énergie – ~ 55 mA @ 3,0 V (typique)
- Dimensions – package LGA à 54 broches (22 x 17 x 2,4 mm)
- Plage de températures – -40 ° C à + 85 ° C (fonctionnement et stockage)
- Environnement – qualifié sur la base d’un sous-ensemble d’AEC-Q104
- Conformité
- ROHS Condeliant (2015/863 / UE)
- Directive de l’équipement de radio de l’UE (rouge) conforme (2014/53 / UE)
- Fabriqué et entièrement testé sur des sites de production certifiés ISO / TS 16949
Veuillez noter que les * fonctionnalités sont toujours en cours de développement en fonction de la fiche technique.

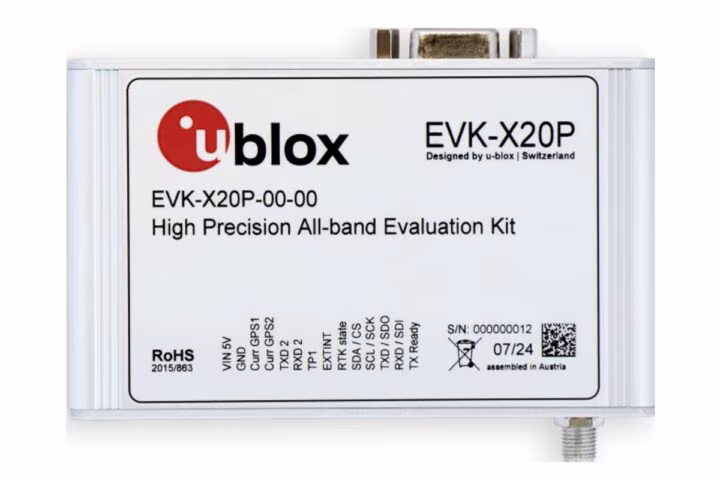

La société fournit également le kit d’évaluation GNSS EVK-X20P basé sur la série de modules ZED-X20P, comme le ZED-F20P. Le kit dispose d’un port USB Type-C pour l’alimentation et les données, et est livré avec une antenne GNSS active tout-bande, des câbles de rupture et un essai de service de correction PointPerfect pour commencer.
Le module GNSS ZED-F20P prend en charge le logiciel U-Center 2 d’U-Blox, un outil de surveillance, de journalisation, de visualisation des données GNSS en temps réel et d’intégration facile avec des services de correction tels que PointPerfect Flex et Live. Le logiciel comprend également un client / serveur NTRIP intégré pour gérer les flux de correction RTCM, permettant l’utilisation du ZED-F20P en tant que rover ou station de base. Ce support logiciel robuste accélère le développement, rationalise les tests et fournit un chemin fluide du prototype au déploiement pour les applications de positionnement de précision.
