Le module DFI ASL9A2 COM Express Mini Type 10 est doté du processeur Intel Atom x7000RE Amston Lake

DFI ASL9A2 est un module COM Express Mini Type 10 basé sur les processeurs Intel Atom x7000RE Amston Lake qui sont compatibles broche à broche avec les processeurs de la série Alder Lake-N et conçus pour le marché embarqué avec une plage de température de fonctionnement plus large.

Le module COM Express Mini de la taille d’une carte de crédit prend en charge jusqu’à 16 Go de mémoire LPDDR5, jusqu’à 128 Go de flash eMMC et expose diverses interfaces telles que 2,5 GbE, PCIe Gen3, SATA 3.0, DDI et eDP/LVDS pour la prise en charge du double affichage, dix USB 3.2/2.0, et plus encore.

Spécifications DFI ASL9A2 :

• SoC (l’un ou l’autre)
  • Lac Amston
    • Processeur double cœur Intel Atom x7211RE de 1,0 à 3,2 GHz avec 6 Mo de cache, carte graphique Intel UHD 16EU ; TDP 6 W
    • Processeur double cœur Intel Atom x7213RE de 2,0 à 3,4 GHz avec 6 Mo de cache, carte graphique Intel UHD 16EU ; TDP 9 W
    • Processeur Intel Atom x7433RE quad-core de 1,5 à 3,4 GHz avec 6 Mo de cache, carte graphique Intel UHD 32EU ; TDP de 9 W
    • Processeur octa-core Intel Atom x7835RE de 1,3 à 3,6 GHz avec 6 Mo de cache, carte graphique Intel UHD 32EU ; TDP 12 W
    • Remarque : le GPU prend en charge DX 12.1, OpenGL 4.6, Vulkan 1.2 sous Windows, Mesa 3D, OpenGL 4.6, Vulkan 1.2 sous Linux ; encodeur et décodeur 4Kp60
  • Lac Alder-N
    • Processeur Intel Atom x7211E, double cœur de 1,0 à 3,2 GHz avec carte graphique Intel UHD 16EU ; TDP de 6 W
    • Processeur double cœur Intel Atom x7213E de 1,7 à 3,2 GHz avec carte graphique Intel UHD 16EU ; TDP de 10 W
    • Processeur Intel Atom x7425E quad-core à 1,5 à 3,4 GHz avec carte graphique Intel UHD 24EU ; 12 W 12 W
    • Processeur Intel N50 double cœur de 1,0 à 3,4 GHz avec carte graphique Intel HD 16EU ; TDP 6 W
    • Processeur Intel N97 à quatre cœurs de 2,0 à 3,6 GHz avec carte graphique Intel UHD 24EU ; TDP 12 W
    • Processeur Intel N200 à quatre cœurs de 1,0 à 3,7 GHz avec carte graphique Intel HD 32EU ; TDP 6 W
    • Processeur octa-core Intel Core i3-N305 de 1,0 à 3,8 GHz avec carte graphique Intel UHD 32EU ; TDP de 15 W
• Mémoire système – Jusqu’à 16 Go LPDDR5 4800 MHz ; ECC en bande (IBECC) pris en charge par tous les modèles de processeurs
• Stockage
  • Flash eMMC 5.1 en option de 8 Go, 16 Go, 32 Go, 64 Go ou 128 Go (disponible sur demande)
  • Flash SPI 256 Mbit pour le BIOS AMI
• Réseau – Contrôleur Intel I226-IT / I226-LM 2,5 GbE
• Connecteur hôte – Connecteur haute densité 220 broches
  • Stockage – 2x SATA 3.0 jusqu’à 6 Gbit/s
  • Afficher
    • LVDS monocanal 24 bits jusqu’à 1920 × 1200 à 60 Hz
    • eDP jusqu’à 4096 × 2160 à 60 Hz (notez que LVDS et eDP sont exclusifs)
    • DDI (l’un des autres)
      • HDMI jusqu’à 4096 × 2160 à 30 Hz
      • DP++ jusqu’à 4096 × 2160 à 60 Hz, 3840 × 2160 à 60 Hz
    • Prise en charge de deux écrans (DDI + LVDS/eDP)
  • Audio – Codec audio HD
  • Mise en réseau – Interface 2,5 GbE ; prise en charge de Intel Time Coordinated Computing (Intel TCC) et Time Sensitive Networking (TSN)
  • USB
    • 2 ports USB 3.2 Gen2
    • 8x USB 2.0
  • Expansion
    • 4x PCIe Gen 3 x1
    • 1x I2C, 1x SMBus, 1x LPC
    • 1x SNDW (SoundWire) ; disponible sur demande
    • 1x GSPI
    • 2x UART (TX/RX)
    • DIO 8 bits
• Sécurité – dTPM ou fTPM (facultatif)
• Divers – Minuterie de surveillance
• Source de courant
  • 4,75 V à 20 V, 5 VSB, VCC_RTC (mode ATX)
  • 4,75 V à 20 V, VCC_RTC (mode AT)
• Dimensions – 84 x 55 mm (COM Express Mini) ; conforme à la norme PICMG COM Express R3.1, Type 10
• Écart de température
  • Fonctionnement : -5 à 65°C ou -40 à 85°C
  • Stockage : -40 à 85°C
• Humidité – 5 à 90 % HR (fonctionnement et stockage)
• Certifications – CE, FCC

DFI indique que le module ASL9A2 COM Express Mini Atom x7000RE prend en charge Windows 10 IoT Enterprise 64 bits et Linux à l’aide du démarrage UEFI. Le module Computer-on-Module exécute le micrologiciel de démarrage open source « Slim Bootloader » pour Intel x86 largement utilisé dans le domaine du contrôle industriel. La société a également mis en œuvre une fonction optionnelle appelée « Fast Resume & Low Power Standby » qui garantit une consommation d’énergie en veille inférieure à 1 W et une reprise du matériel en 1 seconde.

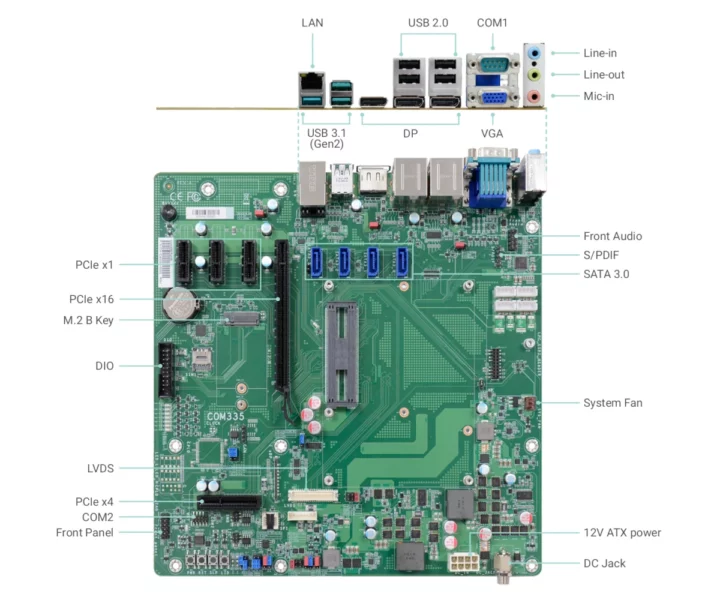

La société prévoit que le module soit intégré dans des applications IoT/edge hautes performances, à faible consommation et robustes nécessitant un fonctionnement continu 24 heures sur 24, 7 jours sur 7 dans les applications industrielles et de défense. L’ASL9A2 est compatible avec la carte porteuse COM335 et d’autres cartes porteuses compatibles COM Express Mini Type 10.

Le statut du module ASL9A2 COM Express Mini Type 10 est « Préliminaire », ce qui signifie qu’il n’est probablement pas encore disponible, mais étant donné que la société vient d’annoncer le lancement de COM, il devrait être disponible très bientôt. Vous devrez contacter DFI pour connaître les prix, car la société ne fournit généralement pas ces informations publiquement. Des informations supplémentaires peuvent être trouvées sur la page produit.

Merci à TLS pour l’information.
