Le module de surveillance de la qualité de l’air intérieur multicapteur Renesas RRH62000 comprend des capteurs de particules, de COV et de gaz

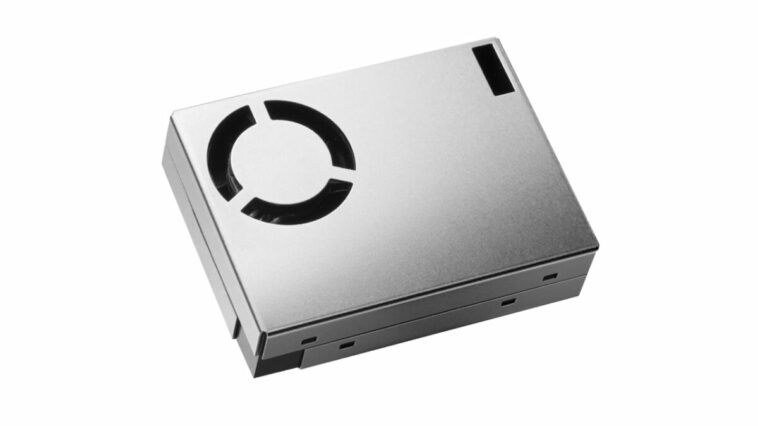

Renesas Electronics a présenté le RRH62000, un module multicapteur compact pour la surveillance de la qualité de l’air intérieur. Il intègre la détection de particules, de COV et de gaz avec un microcontrôleur Renesas intégré pour la gestion des capteurs. Le module est conçu pour être utilisé dans les purificateurs d’air, les détecteurs de fumée, les systèmes CVC, les stations météorologiques et les appareils domestiques intelligents.

Le RRH62000 est un module de capteur intégré qui mesure les paramètres clés de la qualité de l’air, notamment les particules (PM1, PM2,5, PM10), les composés organiques volatils totaux (COVT), l’indice de qualité de l’air intérieur (QAI), le dioxyde de carbone estimé (eCO2), la température (T) et l’humidité relative (RH). Ces mesures sont combinées dans un seul boîtier, avec des sorties numériques disponibles pour chaque capteur, permettant une mesure simultanée. Le module est doté d’un connecteur à six broches pour une intégration plug-and-play facile.

Le RRH62000 est disponible avec le kit d’évaluation RRH62000-EVK, qui simplifie le test du module de capteur intégré. Le module mesure les paramètres critiques de la qualité de l’air et se connecte à un PC Windows via USB. Le kit d’évaluation comprend un câble USB, une carte ESCom, un module de capteur RRH62000 et un guide de démarrage rapide.

Spécifications du module Renesas RRH62000

• MCU – Microcontrôleur Renesas embarqué
• Module multi-capteurs intégré pour la surveillance de la qualité de l’air
  • Particules (PM1, PM2,5, PM10)
    • Détecte les tailles de particules de 0,3 µm à 10 µm
    • Plage de mesure de concentration massique : 0 à 1 000 µg/m³
    • Résolution de la concentration massique : 1 µg/m³
    • Plage de concentration numérique : 0 à 3 000 particules/cm³
  • Capteur de gaz (ZMOD4410)
    • Plage de mesure du TVOC – 160 à 10 000 ppb
    • Plage de mesure de la qualité de l’air intérieur – 1 à 5 IAQ
    • Plage estimée de CO2 (eCO2) – 400 à 5 000 ppm
  • Capteur d’humidité et de température (HS4003)
    • Plage d’humidité : 0 à 100 % HR
    • Précision de l’humidité : ±5 à ±7 % HR (plage de 20 % à 80 % HR)
    • Plage de température : -40°C à 125°C
    • Précision de la température : ±0,4°C à ±0,55°C (plage de -10°C à 80°C)
• Interfaces hôtes – I2C et UART
• Connecteur – Connecteur ACES 51468-0064N-001 pour sortie de données et alimentation
• Alimentation électrique
  • Tension d’entrée : 4,5 V à 5,5 V
  • Consommation de courant pendant la mesure – Max. 60 mA
  • Consommation de courant pendant le nettoyage – Max. 70 mA
  • Courant en mode veille – Max. 50 µA
• Dimensions – 46,6 x 34,8 x 12 mm
• Plage de température
  • Température de fonctionnement : -10 à 60°C
  • Température de stockage : -40 à 75°C
• Plage d’humidité – 0-90 % HR, sans condensation
• Qualifié selon JEITA ED-4701
• Résistant au siloxane
• Boîtier de module protégé
  • Prévention de l’accumulation de poussière
  • Mécanisme d’autonettoyage du ventilateur à grande vitesse

Spécifications du Renesas RRH62000-EVK

• Microcontrôleur – Renesas RA4M2
  • Noyau – Microcontrôleur Arm Cortex-M33 à 100 MHz
  • SRAM – 128 Ko
  • Mémoire flash de code – jusqu’à 512 Ko
  • Mémoire flash de données – 8 Ko
  • Boîtier – LQFP 48 broches
• Connectivité

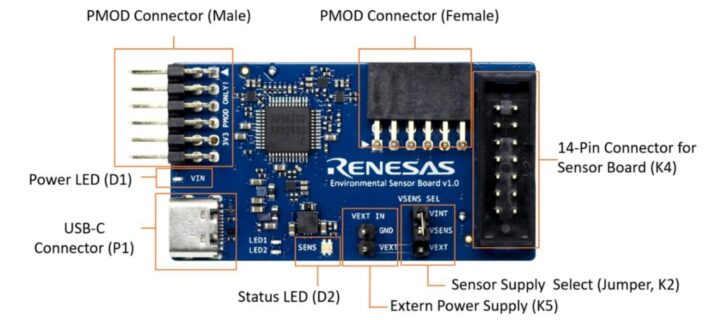

  • Connecteur USB Type-C pour connecter la carte de communication à l’ordinateur de l’utilisateur
  • Connecteur PMOD (femelle) pour capteurs supplémentaires via l’interface I2C
  • Connecteur PMOD (mâle) pour Renesas MCU EVK
  • Connecteur 14 broches pour connecter les cartes de capteurs environnementaux à la carte de communication ESCom
• Capteurs compatibles
  • ZMOD4410 et RRH46410 pour TVOC, IAQ
  • ZMOD4510 pour O3, NO2, OAQ
  • ZMOD4450 pour RAQ
  • HS3001 et HS4001 pour RHT
  • FS3000 pour la vitesse de l’air
  • RRH62000 pour PM, TVOC, RHT
• Divers
  • Voyant d’alimentation – Bleu lorsque l’alimentation est activée
  • LED d’état – Bleu lorsque l’ESCom est connecté, clignote en vert lorsque la communication a lieu
• Alimentation électrique
  • 5 V via connecteur USB-C pour alimentation interne
  • Alimentation de 1,8 V à 3,3 V avec broche d’alimentation externe
• Dimensions – À déterminer

Le logiciel RRH62000-EVK, ES-Eval, fournit une interface graphique conviviale pour la configuration et l’évaluation du module de capteur environnemental RRH62000. Il comprend des blocs pour le contrôle des mesures, la sélection des capteurs, la configuration des algorithmes, l’analyse des signaux et la visualisation des données en temps réel, permettant aux utilisateurs de gérer et de surveiller facilement les performances du capteur. Le logiciel recherche et installe également automatiquement les mises à jour du micrologiciel pour la carte de communication ESCom au démarrage, garantissant ainsi une fonctionnalité optimale. Les utilisateurs peuvent télécharger ES-Eval à partir de la section Téléchargements de logiciels sur le site Web de Renesas.

La documentation des kits comprend un manuel de démarrage rapide, une liste de composants (BoM), des schémas de circuits et des fichiers de conception de circuits imprimés à des fins de développement et de production. Tous peuvent être trouvés sur leurs pages produits respectives.

Nous avons déjà évoqué le capteur de qualité de l’air intérieur basé sur STM32, qui se connecte à Raspberry Pi ou Arduino. Nous avons également parlé du Qsen-07, de l’AirGradient One et du capteur de qualité de l’air de Studio LUFF, qui est construit autour du module sans fil ESP32-S3. N’hésitez pas à les consulter si vous êtes intéressé.

Au moment de la rédaction de cet article, je peux voir que tous les principaux distributeurs ont cette carte disponible sur leurs sites Web, y compris Mouser où le module RRH62000 est disponible pour 38,08 $ et le RRH62000-EVK est vendu pour 100 $.
