Le module de relais RP2350 à 6 canaux industriels offre une interface RS485, Raspberry Pi Pico Hat Pourince

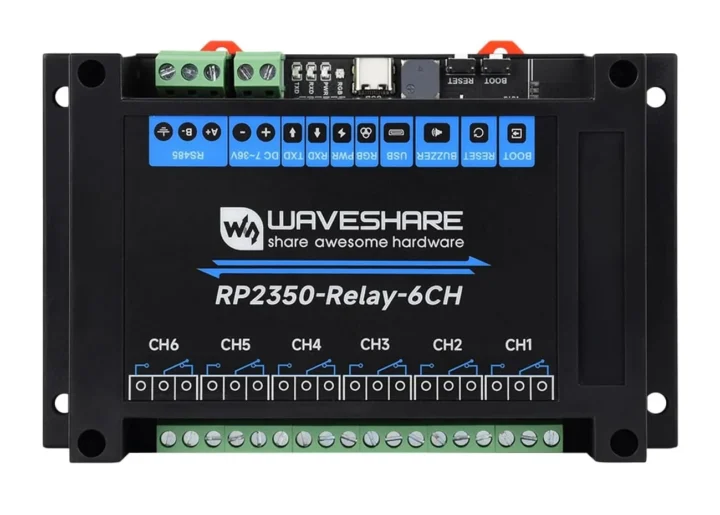

Waveshare RP2350-Relay-6CH est un module de relais à 6 canaux industriel à base de Raspberry PI RP2350 avec une interface RS485 isolée, une entrée CC de 7 à 36V via un terminal et une prise en charge des chapeaux Raspberry Pi Pico.

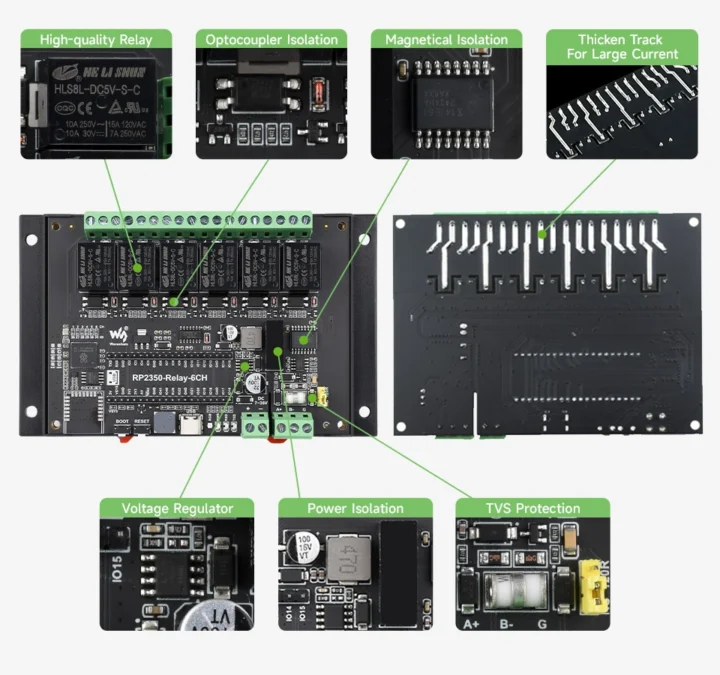

Chaque relais est isolé et peut gérer 250VAC / 30VDC jusqu’à 10A, un port USB-C est utilisé pour les mises à jour du micrologiciel, et le module comprend également un buzzer, quelques LED, ainsi que des boutons de réinitialisation et de démarrage, avec tout ce qui est hébergé dans un boîtier Din-Rail.

Waveshare RP2350-Relay-6ch Spécifications:

• Microcontrôleur – Raspberry PI RP2350B
  • Processeur
    • Dual-core ARM Cortex-M33 @ 150 MHz avec ARM TrustZone, Boot sécurisé ou
    • DUAL-Core RISC-V HAFARD3 @ 150 MHz
    • Les deux noyaux peuvent être utilisés.
  • Mémoire – 520 Ko sur la SRAM sur puce
  • Package – QFN-80
• Relais – 6x relais

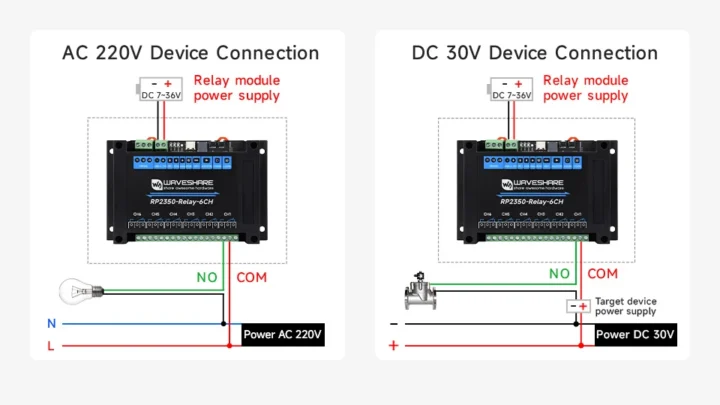

  • Évaluation de contact – ≤10a 250VAC / 30VDC
  • Formulaire de contact – 1NO 1NC via les bornes à vis
  • Isolement optocoupleur
• Port USB – USB Type-C pour l’alimentation, les données et le clignotement du micrologiciel
• En série
  • RS485 isolé via la borne à vis pour les modules ou capteurs industriels MODBUS
  • Contrôle automatique du matériel, diode TVS, protection contre les surtensions et protection ESD, réservé 120R Matching Resistor, NC par défaut, activé via le cavalier
• Expansion
  • En-têtes 2x 20 broches pour Raspberry Pi Pico Chapeaux pour des fonctions supplémentaires telles que RTC, BUS CAN, RS232, LORA, Capteur, etc…
  • 8x coussinets avec gpio, uart, i2c, spi
• Mission
  • Boutons de réinitialisation et de démarrage
  • LED RVB utilisateur
  • LED d’alimentation, LED TX / RX
  • Ronfleur
• Alimentation électrique
  • 5V via le port USB-C
  • 7 à 36V DC via le terminal

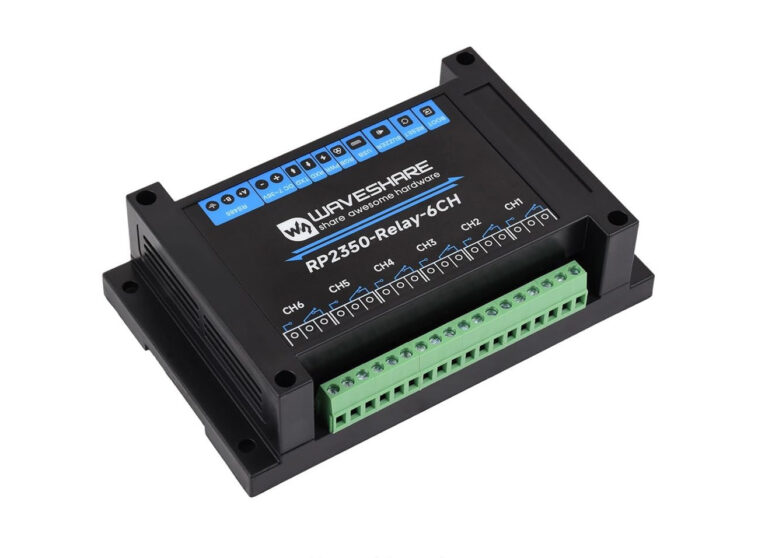

• Dimensions – 145 x 90 x 40 mm (cas de protection ABS de montage ferroviaire)

Waveshare mentionne la prise en charge de C / C ++, MicropyThon et Arduino, et fournit des instructions de base pour démarrer avec un code de démonstration pour contrôler les six relais sur RS485, tester la LED RGB et l’interface avec une gamme de modules d’extension, de modbus RTU Relayment, Pi-2Ch-RS485, pico-cano-b, pico-oninermento-sensor, et pico-sensor, et pico-bernonoment, et pico-bernersor, et pico-sensor, et pico-bernersor, et pico-bernersor, et et et et et et et et et et et et et et et et et et et et et et et et et et et et et et et et et et et eturaient-capsor, et de pico-sensor, et de pico-caponomer, et de pico-sensor, et de pico-sensor, et de pico-bernonoment et de piono PICORTC-DS3231.

Le module manque de connectivité réseau, mais si le wifi est nécessaire, Waveshare a précédemment conçu l’ESP32-S3-Relay-6ch basé sur ESP32-S3 WiFi 4 et Bluetooth 5.x SOC et sinon les mêmes fonctionnalités et la même conception mécanique pour seulement 2 $ de plus.

Le module RP2350-Relay-6CH peut être acheté sur AliExpress pour 32,50 $, Amazon pour 38,99 $, ou directement sur la boutique en ligne de Waveshare pour 26,99 $. Un tournevis est fourni dans le cadre du kit pour desserrer et serrer les vis de borne.
