Le module de gestion de l’énergie solaire prend en charge la plage d’entrée 6 V-24 V, le chargement de la batterie, la fonction MPTT et les sorties 5 V/3 A.

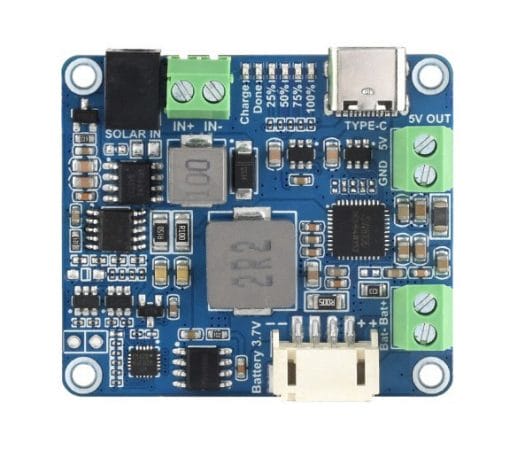

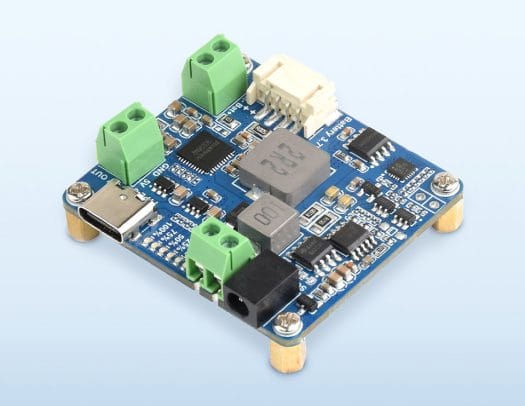

Le module Waveshare Solar Power Manager (D) est un module d’alimentation compact pour panneaux solaires prenant en charge une entrée de 6 V à 24 V, MPTT (suivi du point de puissance maximale) et le chargement de la batterie. Il produit 5 V jusqu’à 3 A via un port USB-C ou un bornier et devrait convenir à une gamme de projets.

Il y a quelques semaines, nous avons parlé de la carte de développement IoT FireBeetle 2 ESP32-C6 avec DFRobot, soulignant la prise en charge de la charge solaire des batteries au lithium grâce à la puce CN3165. Mais avec une plage de seulement 4,5 à 6 V pour l’entrée des panneaux solaires et un manque de prise en charge du MPTT, plusieurs lecteurs n’ont pas été impressionnés par la solution. Le module Waveshare Solar Power Manager (D) est récemment apparu dans mon fil d’actualité et j’ai pensé qu’il valait peut-être la peine d’y jeter un coup d’œil.

Spécifications du module Waveshare Solar Power Manager (D) :

• Entrée panneau solaire
  • 6 V à 24 V via prise DC ou borne à vis 2 pôles avec protection de connexion inverse d’entrée
  • Puce de gestion de l’énergie solaire CN3791 avec prise en charge de la fonction MPPT (Maximum Power Point Tracking) pour maximiser l’efficacité du panneau solaire.
• Entrée USB – 5 V jusqu’à 5 A via le port USB-C (prise en charge USB PD)
• Sortie 5 V – Jusqu’à 3 A via borne à vis ou port USB-C (Remarque : le port USB-C peut être utilisé comme sortie ou entrée 5 V)
• Puce de gestion de l’alimentation USB SW6106 pour le chargement et la sortie boost 5V/3A
• Prise en charge de la batterie
  • Batterie Li-ion 3,7 V (un support de batterie 18650 en option est disponible)
  • Mise en charge
    • Via panneau solaire, adaptateur secteur ou port USB-C
    • Tension de coupure de recharge – 4,2V +/- 1%
    • Efficacité de charge des panneaux solaires – Environ 78 %
    • Efficacité de chargement USB – Environ 93 %
  • Tension de protection contre les décharges – 3,0 V +/- 1 %
  • Les batteries augmentent l’efficacité de production – Environ 90 %
  • Courant de repos (Max) – <2 mA
• Divers – 6x LED pour surveiller l’état et les niveaux de charge
• Sécurité – Protection contre les surcharges et les décharges excessives (en utilisant le XB8886A), protection contre les inversions, les surchauffes et les surintensités

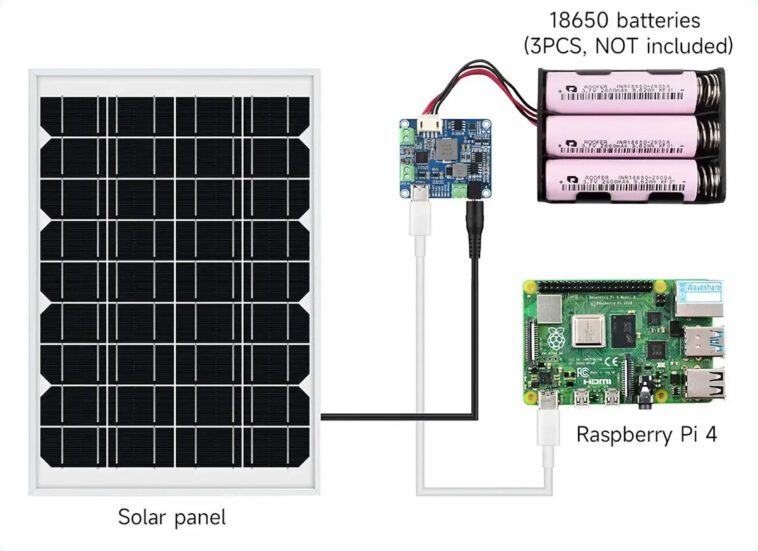

Le Wiki contient quelques détails techniques supplémentaires, notamment des schémas PDF. Cela semble assez simple à utiliser, comme le montre le schéma avec un Raspberry Pi 4 ci-dessous. Connectez simplement quelques batteries au connecteur JST à 4 broches, connectez un panneau solaire à la prise CC ou à la borne à 2 broches, et l’appareil cible au port USB-C ou à la borne de sortie 5 V à 2 broches. Si je comprends bien, il est possible de charger d’abord les batteries via le port USB-C si nécessaire.

Waveshare vend le module Solar Power Manager (D) sur Aliexpress au prix de 17,99 $, frais de port compris, mais la plupart des gens voudront peut-être dépenser 90 cents de plus pour obtenir un support de batterie pouvant accueillir trois batteries 18650. En recherchant le sujet, j’ai également remarqué des modules d’énergie solaire plus basiques (et moins chers) basés sur le même CN3791, comme le chargeur solaire Taidacent CN3791 au prix de 9,58 $ sur Amazon.
