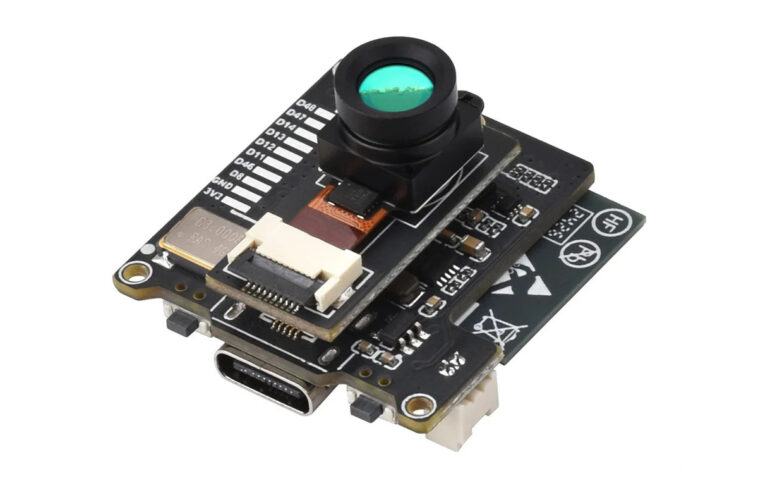

Waveshare a lancé un module de caméra d’imagerie thermique basé sur ESP32-S3 basé sur la même caméra infrarouge 80 x 62 trouvée dans sa caméra thermale-45/90 Raspberry Pi Hat et sa caméra USB thermique-45/90.

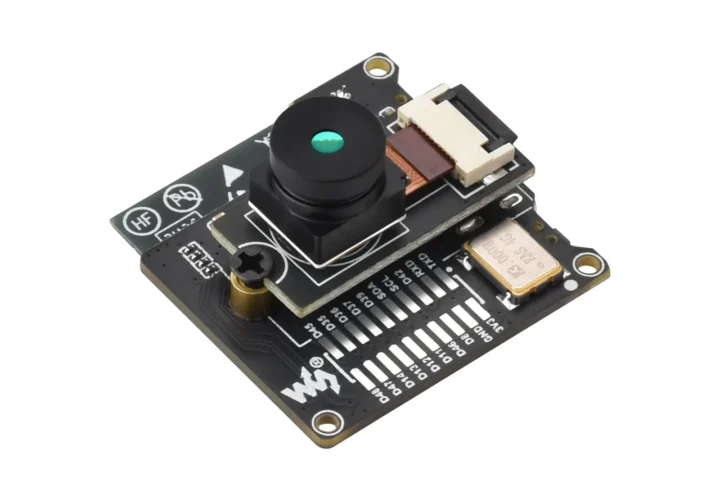

Le module de caméra thermique est proposé avec deux champs de vues, à savoir 45 ° pour la version de base et 90 ° pour la variante grand angle, vingt coussinets de soudure avec GPIOS, UART et I2C pour l’expansion, un port USB-C pour la puissance et la programmation, et une tête de 2 broches pour connecter une batterie si nécessaire.
Waveshare «ESP32-S3 IR Thermal Imaging Camera Module Spécifications:
- Module sans fil ESP32-S3-WORM-1
- MCU – ESP32-S3 TENSIDICA DUAL-CORE LX7 jusqu’à 240 MHz avec 512 Ko SRAM, jusqu’à 8 Mo de PSRAM
- Stockage – Flash de 16 Mo
- Wireless – WiFi 4 et Bluetooth LE 5
- Caméra thermique – innovation méridienne MI0802
- Résolution – 80 × 62
- Champ de vision (FOV)
- 56 ° (d) x 45 ° (h) x 34 ° (v) (version baisc)
- 122 ° (d) x 90 ° (h) x 67 ° (V) (version grand angle)
- Plage de températures – -40 ° C à + 400 ° C
- Précision – ± 2 ° C
- Taux de rafraîchissement – jusqu’à 25 ips; Remarque: En raison de l’influence des signaux WiFi, il peut y avoir des erreurs dans la fréquence d’images réelle
- Interface – connecté au module ESP32-S3 via SPI
- Port USB – USB Type-C pour l’alimentation et la programmation

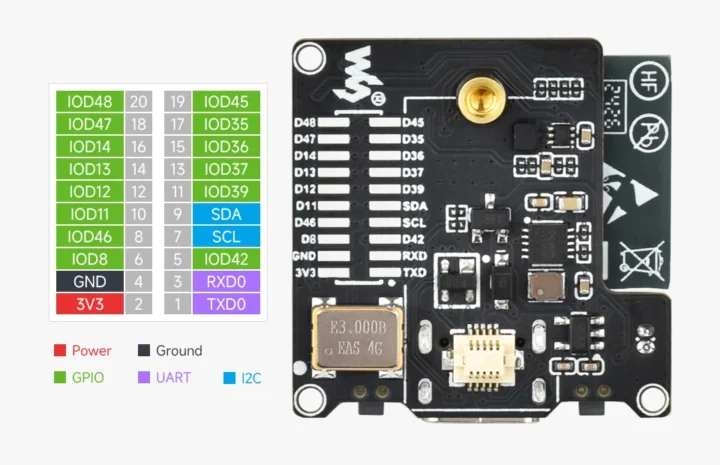

- Expansion – 2x 10 plaquettes de soudure avec GPIO 14X, 1x I2C et 1x UART
- Mission
- RVB LED pour la surveillance du statut en temps réel
- Boutons de réinitialisation et de démarrage
- Alimentation électrique
- 5V via le port USB-C
- Connecteur de batterie à 2 broches pour une batterie au lithium 3,7 V
- Dimensions – 29 x 29 mm
Le module ESP32-S3 est préchargé avec le firmware «Senxoresp32S3» qui s’appuie sur Bluetooth pour configurer les paramètres WiFi via l’application Bluefi Android. Après la configuration, il est accessible via 192.168.4.1:3333 (mode AP) ou: 3333 (mode client) en utilisant le programme SenxorView pour Windows. Cela signifie que vous avez besoin à la fois d’un smartphone Android et d’un ordinateur Windows pour utiliser l’appareil photo avec le micrologiciel par défaut, sauf si le module est par défaut en mode AP si nous n’utilisons pas l’application BlueFi. Cependant, Waveshare n’a pas précisé cela…
Waveshare n’a pas fourni une autre capture d’écran ou une démonstration vidéo, mais nous pouvons voir que le programme prend en charge le mode de flux de trame ou de vidéo unique, et permet le réglage de divers paramètres. Vous trouverez le firmware (code binaire et source), l’application Android Bluefi et le programme Windows SenxorView sur le wiki, où des instructions pour créer le firmware avec le code VS et le cadre ESP-IDF sont également fournis.
Ce n’est pas le premier module de caméra infrarouge ESP32 que nous avons couvert, car d’autres exemples incluent la caméra thermique M5Stack 2 unité et le tableau de caméra thermique TCAM-MINI avec respectivement 32 × 24 et 160 × 120 imageurs thermiques. Le modèle Waveshare est basé sur ESP32-S3 à la place, dont l’extension vectorielle pourrait potentiellement être utilisée pour la vision par ordinateur accélérée en AI, et offre une résolution différente (80 × 62) entre ces deux.
Le module de caméra d’imagerie IR ESP32-S3 de Waveshare peut être acheté sur AliExpress pour 92,69 $ plus d’expédition, Amazon pour 106,99 $ (version de base ou version grand angle), ou la boutique Waveshare.
