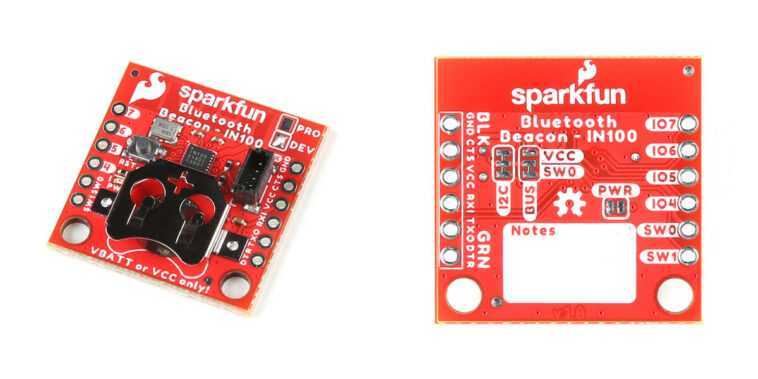

Sparkfun NanoBeacon est un module équipé du SoC de balise InPlay IN100 NanoBeacon Bluetooth 5.3, d’un connecteur Qwicc et de quelques GPIO conçus pour fonctionner avec le capteur d’humidité Bosch Sensortec BME280 3-en-1, mesurant l’humidité, la pression atmosphérique et la température ambiante, et le Capteur accéléromètre ultra basse consommation BMA400.
Le SoC IN100 NanoBeacon consomme moins de 650 nA en mode veille, prend en charge les modules de balise propriétaires, Bluetooth, Google Eddystone et Apple iBeacon, et offre une longue portée allant jusqu’à plusieurs centaines de mètres.
Spécifications Sparkfun NanoBoard :
- Bluetooth Beacon SoC – IN100 NanoBeacon SoC (Voir la fiche technique pour plus de détails)
- Mémoire – 4 Ko SRAM + 4 Ko de mémoire OTP
- Compatible Bluetooth 5.3
- Modes Beacon : Propriétaire, compatible BT, Google Eddystone et Apple iBeacon
- Bande de fréquence RF 2,4 GHz, bande MedRadio (2,36 GHz)
- Conception sans programmation et sans firmware
- Transmission longue portée : jusqu’à plusieurs centaines de mètres
- Sécurité
- Authentification de l’ID de balise
- Confidentialité de la charge publicitaire
- Consommation d’énergie
- Consommation d’énergie inférieure à uW pour un fonctionnement de plusieurs années sur une petite batterie
- Courant de veille : 650 nA (avec RC activé)
- Paquet – DFN8 2,5 × 2,5 mm ; QFN18 3x3mm
- Plage de température – -40°C ~ 125°C
- E/S
- 1x connecteur vertical Qwicc (I2C)
- 2x trous traversants à 6 broches avec UART 3,3 V, 4x GPIO, 2x broches de commutation (Lite : non équipé d’en-têtes, la carte non-Lite est livrée avec des en-têtes)
- Divers (Lite uniquement) – Bouton de réinitialisation, LED d’alimentation
- Source de courant
- Entrée 1,1 à 3,6 V CC
- Support de pile bouton pour une seule pile 3V CR1225
- Dimensions – 2,54 x 2,54 cm
La version Lite de cette évasion est destinée au prototypage et comprend un bouton de réinitialisation et une LED d’alimentation, tandis que la version standard est conçue pour la production de masse et n’a pas le bouton de réinitialisation ou la LED d’alimentation peuplée, mais certains en-têtes mâles sont soudés au travers de la carte. goupilles de trou.
Comme mentionné dans les spécifications, la carte NanoBeacon est une carte sans programmation, et vous la configurerez simplement via l’interface graphique de l’outil de configuration Nanobeacon d’InPlay pour configurer et programmer l’IN100 sous Windows, Linux ou macOS. Dans une configuration typique, la carte Sparkfun NanoBeacon serait connectée à une carte de capteur telle que le module Sparkfun BMA400 Qwiic, et une carte série pour connecter la carte à l’hôte pour la configuration avec l’outil de configuration. Il existe également une application NanoBeacon BLE Scanner qui peut être installée à partir de Google Play ou de l’App Store d’Apple.
Vous trouverez des instructions dans un tutoriel sur le site Sparkfun Learn et une démo de l’outil de configuration dans la vidéo ci-dessous.
Le module cible le développement et le déploiement de nœuds de capteurs IoT basse consommation avec une programmation minimale (plate-forme no-code / low-code). La carte SparkFun NanoBeacon – IN100 et la carte SparkFun NanoBeacon Lite – IN100 peuvent être achetées pour 5,95 $ dans la boutique de l’entreprise.
Merci à TLS pour le conseil.
