Le mini routeur NanoPi R5C dispose de deux ports 2,5 GbE, prend en charge les modules sans fil M.2

Le mini routeur NanoPi R5C dispose de deux ports 2,5 GbE, prend en charge les modules sans fil M.2

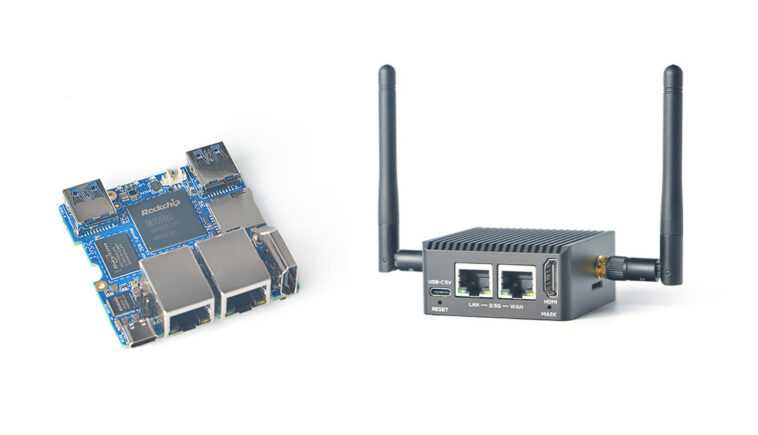

FriendlyElec NanoPi R5C est une version plus petite du routeur NanoPi R5S avec le même processeur Rockchip RK3568, mais seulement deux ports 2,5 GbE et la prise en charge d’un module interne M.2 WiFi et Bluetooth, au lieu de simples dongles USB pour l’ancienne série NanoPi R. routeurs.

Le mini routeur peut également être utilisé comme un mini PC grâce à un port de sortie vidéo HDMI 2.0 intégré et deux ports USB 3.2 et est proposé en deux versions avec soit 1 Go de RAM et 8 Go de mémoire flash eMMC, soit 4 Go de RAM et 32 ​​​​Go de stockage pour seulement 10 $ de plus.

Module Wi-Fi du routeur NanoPi R5C

Spécifications du NanoPi R5C :

  • SoC – Processeur Cortex-A55 quadricœur Rockchip RK3568B2 à 2,0 GHz avec processeur graphique Arm Mali-G52 MP2, accélérateur 0,8 TOPS AI, décodeur vidéo 4Kp60 H.265/H.264/VP9, 1080p60 H.264/H.265 encodeur vidéo
  • Mémoire système et stockage
    • 1 Go LPDDR4X et 8 Go de flash eMMC ou Flash LPDDR4X de 4 Go et mémoire eMMC de 32 Go
    • Prise pour carte microSD
  • Sortie vidéo – 1x port HDMI 2.0 jusqu’à 4Kp60
  • La mise en réseau
    • 2 ports RJ45 2,5 GbE (via 2 contrôleurs PCIe Realtek RTL8125BG) testés jusqu’à 2,30 Gbps (Rx) et 2,10 Gbps (Tx)
    • WiFi et Bluetooth via le module M.2 Key E (PCIe 2.1 x1 + 1x USB 2.0). Testé avec le module RTL8822CE WiFi 5 et Bluetooth 5.0 jusqu’à 276 Mbps (Rx) et 156 Mbps (Tx)
  • USB – 2 ports USB 3.2 Gen 1
  • Débogage – en-tête UART à 3 broches
  • Divers – Clé de masque pour la mise à jour flash eMMC, bouton utilisateur, connecteur 2 broches pour RTC, 4x LED utilisateur
  • Alimentation – 5V via USB Type-C
  • Dimensions – Circuit imprimé : 58 x 58 mm ; boîtier : 62,5 x 62,5 x 29 mm
  • Poids – 38 grammes sans le boîtier, 170 grammes avec le boîtier métallique et les antennes
  • Plage de température – 0℃ à 70℃

Spécifications NanoPi R5C

Outre un port Ethernet Gigabit perdu, le NanoPi R5C se passe également de la prise M.2 pour SSD NVMe trouvée dans le NanoPi R5S puisque la société utilise à la place l’interface PCIe pour les modules sans fil. Tous les connecteurs GPIO ont également disparu et la carte ne prend en charge que l’entrée 5V, tandis que son grand frère prendrait des adaptateurs USB PD jusqu’à 12V.

FriendlyELEC fournit plusieurs images Linux pour la carte/routeur, à savoir FriendlyWrt 22.03 64 bits basé sur le dernier OpenWrt 22.03, Debian Buster Desktop et FriendlyCore Lite basé sur Ubuntu 20.04 avec toutes les images reposant sur le noyau Linux 5.10 LTS. La société prend également en charge buildroot pour les personnes souhaitant déployer leur propre distribution Linux personnalisée. Plus de détails peuvent être trouvés dans le Wiki.

Le routeur NanoPi R5C est vendu sur la boutique de FriendlyElec pour 49 $ avec 1 Go de RAM et 8 Go de stockage, et 59 $ pour le modèle 4 Go/32 Go, tous deux livrés avec le boîtier métallique. Le module WiFi et Bluetooth RTL8822CE (et les antennes ?) ajoute 18 $ au total. La société ne semble pas vendre le SBC séparément.

Via Liliputing
