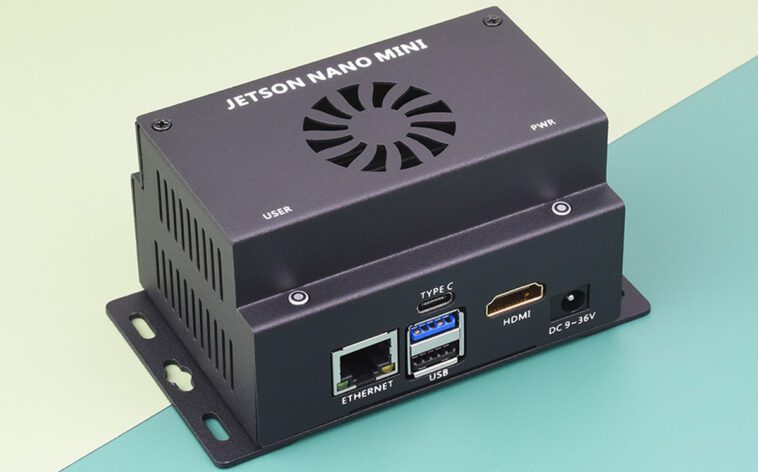

Le mini-ordinateur alimenté par Waveshare Jetson Nano est doté d’un boîtier métallique robuste

Waveshare a lancé le Jetson Nano Mini Kit A, un kit mini-ordinateur alimenté par Jetson Nano. Ce kit comprend le module Jetson Nano, un ventilateur de refroidissement et un module WiFi, le tout dans un boîtier métallique robuste.

Le mini-ordinateur est construit autour de la plate-forme Jetson de Nvidia abritant le module Jetson Nano et dispose de plusieurs interfaces, notamment des connecteurs USB, un port Ethernet, un port HDMI, des interfaces CSI, GPIO, I2C et RS485. Il dispose également d’un emplacement M.2 B KEY intégré pour installer un module WiFi ou 4G et est compatible avec TensorFlow et PyTorch, ce qui le rend bien adapté à diverses applications d’IA.

Spécifications du mini-ordinateur Waveshare :

• GPU – Architecture NVIDIA Maxwell avec 128 cœurs NVIDIA CUDA
• Processeur – Processeur quadricœur ARM Cortex-A57 à 1,43 GHz
• Mémoire – 4 Go LPDDR4 64 bits 1 600 MHz ; Bande passante de 25,6 Go/s
• Stockage – Stockage Flash eMMC 5.1 de 16 Go, emplacement pour carte microSD
• Sortie d’affichage – Interface HDMI avec prise en charge de la sortie 4K.
• Interface de caméra – Deux interfaces MIPI CSI pour la connectivité de la caméra (12 canaux (3 × 4 ou 4 × 2) MIPI CSI-2 D-PHY 1.1 (18 Gbit/s))
• Capacités vidéo
  • Encoder
    • 1x 4K à 30 (HEVC)
    • 2x 1080p à 60 (HEVC)
    • 4x 1080p à 30 (HEVC)
  • Décoder
    • 1x 4K à 60 (HEVC)
    • 2x 4K à 30 (HEVC)
    • 4x 1080p à 60 (HEVC)
    • 8x 1080p à 30 (HEVC)
• Connectivité
  • Wi-Fi (nécessite une puce externe)
  • Port Gigabit Ethernet RJ45
  • Emplacement pour carte SIM (disponible uniquement lors de l’installation d’un module 4G)
• Ports et interfaces
  • Prise mini PCIe (1/2/4 voies)
  • 1x connecteurs USB 3.2 Gen 1 et 1x USB 2.0 Type-A.
  • Interface RS485
  • Broches de fonction spéciales (par exemple, LED+, TXD/RXD)
  • E/S – 3x UART, 2x SPI, 2x I2S, 4x I2C, en-têtes multi GPIO
  • Interface USB Type-C (pour l’alimentation, la programmation et le débogage)
  • Prise d’alimentation CC (9 ~ 36 V avec adaptateur secteur 12 V)
• Fonctionnalités matérielles supplémentaires
  • Touche d’alimentation et voyant d’alimentation
  • Clé utilisateur et LED utilisateur
  • Prise de batterie RTC (supportant la pile bouton CR1220)
  • En-tête de ventilateur de 2,54 mm
• Dimension – 113 x 93 x 55 mm

Note! Lors de la rédaction des spécifications, j’ai trouvé de nombreuses incohérences dans les spécifications de la carte entre la page produit et la page wiki.

Le module mini-ordinateur Waveshare Jetson Nano possède de nombreuses fonctionnalités supplémentaires, notamment un boîtier métallique pour une durabilité accrue, un support de montage sur rail pour une installation facile et un ventilateur de refroidissement en option pour maintenir des températures de fonctionnement optimales.

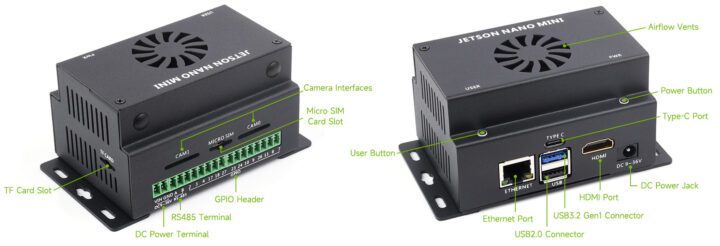

Waveshare comprend un schéma d’interface complet avec cet appareil. Cela permet aux utilisateurs d’identifier plus facilement les différents ports et interfaces disponibles sur le mini-ordinateur Waveshare.

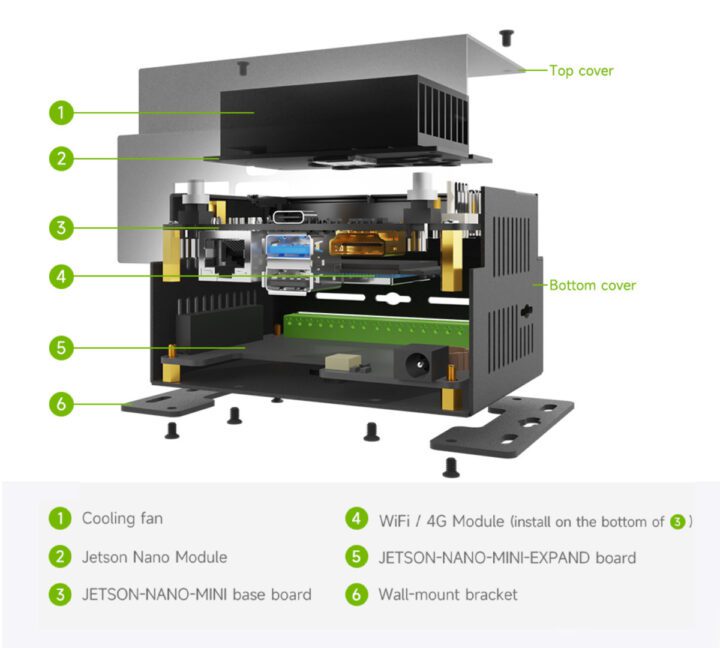

La société fournit également un schéma de montage détaillé avec un guide vidéo YouTube pour ceux qui souhaitent remplacer ou modifier des modules de ce mini-ordinateur.



En termes de support logiciel, la société propose une gamme de solutions logicielles pour le Jetson Nano, disponibles sur la page wiki. Cela comprend des guides pour l’installation et la programmation du système, utilisant des outils tels que le SDK Manager de NVIDIA et les téléchargements directs de Jetpack. Il comprend également le développement de l’IA avec TensorFlow et PyTorch, le contrôle matériel (y compris GPIO, IIC, SPI et PWM) et les méthodes de transmission de fichiers et de sauvegarde du système.

Le module Mini-Ordinateur peut être acheté sur la page produit de Waveshare. Vous avez deux options : le boîtier métallique seul pour 79,99 $, ou le kit complet pour 245,99 $. Alternativement, le module est également disponible sur AliExpress, où le boîtier est au prix de 94,75 $ et le kit complet à 272,31 $.
