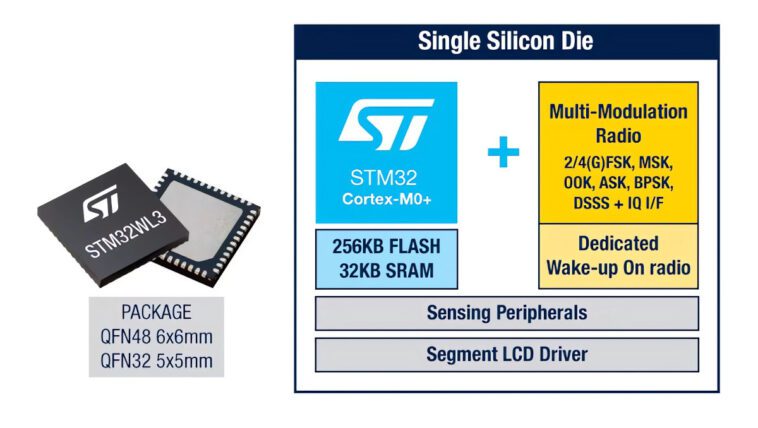

Le microcontrôleur sans fil sub-GHz STMicro STM32WL3 cible les compteurs intelligents, les bâtiments intelligents et la surveillance industrielle

STMicroelectronics STM32WL3 est un microcontrôleur sans fil Arm Cortex-M0+ basse consommation, longue portée et multiprotocole fonctionnant dans les bandes de fréquences ISM inférieures à GHz, à savoir 413 MHz – 479 MHz, 826 MHz – 958 MHz et bientôt 169 MHz (2024) pour des protocoles tels que le sans fil. M-Bus (mode N) et Wize.

La radio multiprotocole et multimodulation prend en charge les schémas de modulation 4-(G)FSK jusqu’à 600 kbit/s, 2-(G)FSK, (G)MSK, DBPSK, DSSS, OOK, ASK adaptés aux protocoles sans fil propriétaires et standardisés. tels que Sigfox, KNX, WiSun, mioty, M-Bus et autres. STMicro affirme également avoir mis en œuvre de nouvelles fonctionnalités d’économie d’énergie qui prolongent la durée de vie de la batterie jusqu’à 15 ans.

Principales caractéristiques et spécifications du STM32WL3 :

• Noyau MCU – Arm Cortex-M0+ jusqu’à 64 MHz
• Mémoire – 16 Ko ou 32 Go de SRAM avec rétention complète
• Stockage
  • 128 Ko ou 256 Ko de mémoire flash
  • Flash OTP de 1 Ko (données utilisateur)
• Sans fil
  • Bandes RF – 413-479 MHz, 826-958 MHz et bientôt 169 MHz
  • Débit de données – 0,1 à 600 kbit/s
  • Puissance d’émission – jusqu’à +20 dBm
  • Sensibilité Rx à 1 % BER – -132 dBm
  • Schémas de modulation
    • 2(G)FSK, 4(G)FSK, OOK, ASK, D-BPSK, DSSS (spectre étalé à séquence directe)
    • Accès aux données des canaux I/Q
    • Compatible avec les protocoles sans fil propriétaires et standardisés (W-MBUS, Sigfox, Mioty, KNX-RF, IEEE 802.15.4g, autres)
  • Certifications
    • Europe – ETSI EN 300 220, conforme à la catégorie 1, ETSI EN 303 131
    • États-Unis – FCC partie 15 et partie 90
    • Japon – ARIB STD T67, T108
  • Séquenceur matériel configurable pour les opérations radio autonomes (mode Sniff, saut de fréquence, mode Low Duty Cycle, écoute avant de parler)
  • Récepteur radio de réveil – Récepteur de réveil autonome faible consommation (LPAWUR) avec canal récepteur de données OOK, sensibilité de -50 dBm
• Périphériques
  • Affichage – Pilote LCD avec jusqu’à 96 (12 × 8) ou 64 (16 × 4) éléments matriciels
  • Jusqu’à 32x GPIO (VFQFPN48) ou 17x GPIO (QFN32)
  • 1x USART avec prise en charge de LIN, du protocole Smartcard, des spécifications IrDA, SIR ENDEC et des opérations de modem (CTS/RTS)
  • 1x LPUART (disponible également en mode basse consommation) avec capacité de réveil
  • 1x SPI, 1x SPI avec interface I2S multiplexée
  • 2x I2C (SMBus/PMBus)
  • Contrôleur DMA à 8 canaux prenant en charge ADC, DAC, SPI, I2C, USART, LPUART, minuteries, AES
  • Analogique
    • CAN 12 bits jusqu’à 1 Méchantillon/s avec 8 canaux asymétriques (ou 4 différentiels)
    • 1x comparateur
    • 1x sortie DAC d’échantillonnage et de maintien 6 bits
    • Contrôleur de capteur LC (pour mesure de débit autonome basée sur une roue rotative)
    • Surveillance de la tension de la batterie avec détection de niveau bas
    • Surveillance de la température
• Sources d’horloge et minuteries
  • Schéma de pointage avec
    • HSI ou PLL 64 MHz
    • Oscillateur à cristal (HSE) de 48 MHz à sécurité intégrée avec condensateurs d’ajustement intégrés
    • Oscillateur à cristal de 32 kHz (LSE)
    • RC (LSI) 32 kHz basse consommation intégré
  • 1x minuterie polyvalente 16 bits à 4 canaux
  • 1x minuterie polyvalente 16 bits à 2 canaux
  • 1x RTC
  • 1x chien de garde indépendant
  • Minuterie radio avec fonction de réveil
• Sécurité
  • Chargeur de démarrage sécurisé avec désactivation de SWD
  • Coprocesseur AES-128 et TRNG 16 bits
  • Chargeur de démarrage UART intégré avec protection sélectionnable en écriture et en lecture
• Gestion de l’alimentation
  • Tension d’alimentation – 1,7 à 3,6 V CC
  • Réinitialisation à la mise sous tension (POR) et réinitialisation à la mise hors tension (PDR) à très faible consommation
  • Détecteur de tension programmable (PVD)
• Consommation de courant
  • Consommation de courant dynamique : 14 µA/MHz
  • Récepteur radio de réveil – 4 µA en mode autonome toujours actif
  • 14 nA en mode Arrêt
  • 960 nA en mode Deepstop
  • Consommation radio uniquement
    • 4 mA en réception
    • 8 mA en TX à +10 dBm
    • 78 mA en TX à +20 dBm
  • Consommation : courant 1,6 mA en conditions WFI (mode HSE direct)
  • Capacité de réveil à partir des modes Deepstop et Shutdown
• Paquets – QFN32 (5×5 mm) ou QFN48 (6×6 mm) ; Conforme ECOPACK2
• Plage de température – Jusqu’à étendue : -40 ºC à 105 ºC

STMicro n’a pas mentionné de logiciel dans cette annonce, mais si je comprends bien, il est pris en charge par l’écosystème STM32CubeIDE comme les autres microcontrôleurs STM32 sans fil ou non. Des kits d’évaluation/développement seront bientôt disponibles, mais nous n’avons pas de détails pour le moment.

Le STM32WL3 sera lancé avec six SKU initialement avec différentes tailles et packages de flash et de RAM, à savoir STM32WL33K8, STM32WL33C8, STM32WL33KB, STM32WL33CB, STM32WL33KC et STM32WL33CC, comme décrit dans le tableau ci-dessous.

Les microcontrôleurs sans fil STM32WL3 devraient être intégrés dans des applications déployées à distance telles que des dispositifs de mesure et de surveillance, ainsi que des systèmes d’alarme, des actionneurs et des capteurs que l’on trouve dans les bâtiments intelligents, les usines intelligentes et les villes intelligentes. STMicro affirme que les prix commencent à 2,04 dollars pour les commandes de 10 000 pièces et que la société garantit une longévité d’au moins 10 ans. De plus amples informations peuvent être trouvées sur la page produit et dans le communiqué de presse.
