Le microcontrôleur Renesas RL78/G15 8 bits est proposé dans un boîtier 3×3 mm

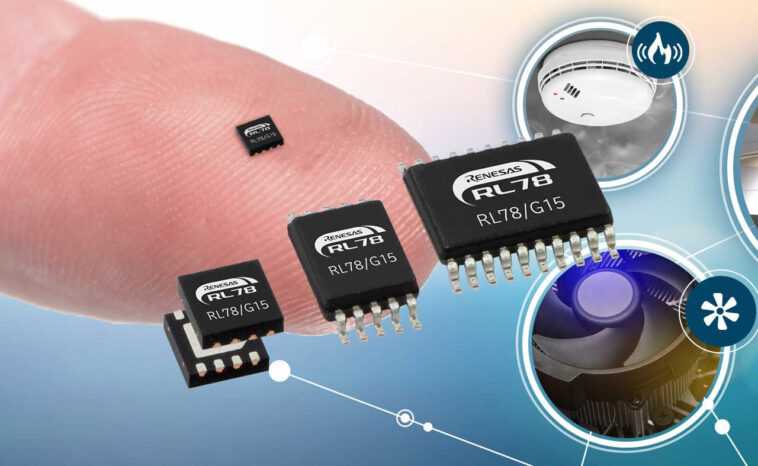

Renesas Electronics RL78/G15 est un microcontrôleur 8 bits d’entrée de gamme avec 1 Ko de SRAM, 4 ou 8 Ko de mémoire flash de code, et proposé dans des tailles de boîtier allant de 8 à 20 broches, jusqu’à un appareil à 8 broches mesurant seulement 3 ×3 mm.

STMicro vient de dévoiler le microcontrôleur 32 bits STM32C0 affirmant que « votre prochain MCU 8 bits est un 32 bits » avec des boîtiers de 8 à 48 broches et des boîtiers aussi petits que 1,70 x 1,42 mm et 3×3 mm, et un prix similaire à autres microcontrôleurs industriels 8 bits. À cela, je dis « STMicro pas si rapide! », car Renesas vient de lancer la famille de microcontrôleurs 16 MHz RL78/G15 8 bits avec bon nombre des mêmes fonctionnalités et cas d’utilisation cibles que la sous-famille STMC32C011.

Caractéristiques et spécifications clés du Renesas RL78/G15 :

• Cœur du processeur – Cœur Renesas RL78 8 bits @ jusqu’à 16 MHz
• Mémoire – 1NS SRAM,
• Stockage – Flash de programme de 4 à 8 Ko, flash de données de 1 Ko
• I/F périphérique
  • 6 à 18 E/S, dont jusqu’à 8 avec fonction d’interruption
  • 1x UART
  • Jusqu’à 2x I2C
  • Jusqu’à 2x SPI simplifié
  • Analogique – Jusqu’à 11x ADC 10 bits, jusqu’à 2x comparateurs
• Minuteries
  • Minuterie 8 canaux 16 bits
  • Minuterie de chien de garde
  • Minuterie d’intervalle 12 bits
• Oscillateur sur puce – Haute vitesse : 1, 2, 4, 8, 16 MHz ; Basse vitesse : 15 kHz
• Débogage – Débogage sur puce de 2,4 V à 5,5 V (fil unique, double fil)
• Gestion de l’alimentation
  • Tension d’alimentation – 2,4 V à 5,5 V
  • Réinitialisation sélectionnable à la mise sous tension
  • Détection de basse tension
• Paquets
  • WDFN8 (3 x 3 mm)
  • LSSOP10 (4,4 x 3,6 mm)
  • SSOP16 (4,4 x 5,0 mm)
  • HWQFN16 (3×3 mm)
  • LSSOP20 (6,5 x 4,4 mm)
• Plages de température – -40°C à 85°C/105°C/125°C

Les ingénieurs peuvent utiliser le configurateur intelligent basé sur l’interface graphique pour générer le code du pilote pour les fonctions périphériques, et Renesas propose également une carte de prototypage rapide (FPB) pour l’évaluation. La carte est livrée avec des interfaces Arduino Uno et Pmod Type 6A donnant accès à toutes les broches et un port USB pour le débogage et la programmation

La nouvelle famille Renesas RL78/G15 est prise en charge par l’IDE intégré IAR, mais les développeurs peuvent également effectuer un prototypage rapide à l’aide d’une bibliothèque Arduino. Vous trouverez une documentation complète sur la page du produit, et la société propose également un projet de référence/exemple de « combinaison gagnante » utilisant le nouveau microcontrôleur 8 bits : un adaptateur USB Power Delivery (PD) de 100 W avec plusieurs sorties.

Les microcontrôleurs RL78/G15 devraient être trouvés dans les applications industrielles, grand public, de contrôle de capteurs, d’éclairage et d’onduleurs. Le microcontrôleur RK78/G15 est en production de masse et la page produit répertorie une gamme de références sur lesquelles vous pouvez cliquer sur « Acheter/Devis », mais aucune de celles que j’ai essayées n’était en stock. D’autre part, la carte de développement Renesas RL78/G15 FPB peut être achetée pour 22,56 $ sur Mouser.
