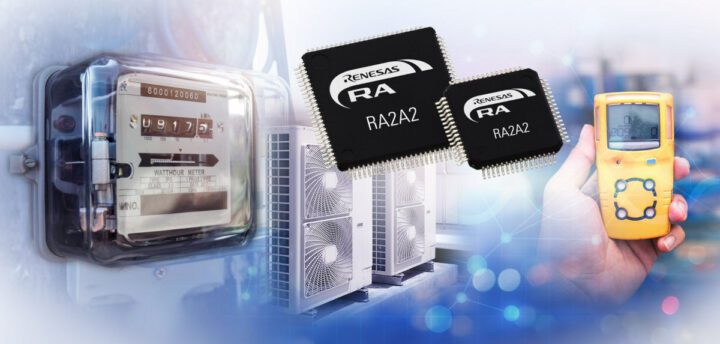

Le microcontrôleur Renesas RA2A2 Arm Cortex-M23 offre un CAN 24 bits haute résolution, jusqu’à 512 Ko de flash double banque

Le groupe de microcontrôleurs (MCU) Arm Cortex-M23 Renesas Electronics RA2A2 offre un CAN Sigma-Delta 24 bits haute résolution à 7 canaux, ainsi qu’une fonction flash et échange de banque à double banque pour une mise en œuvre plus facile du micrologiciel par liaison radio. (FOTA) mises à jour.

Le MCU 48 MHz est également livré avec 48 Ko de SRAM, jusqu’à 512 Ko de code Flash, diverses interfaces et fonctionnalités de sûreté et de sécurité qui le rendent adapté à la gestion intelligente de l’énergie, à l’automatisation des bâtiments, aux appareils médicaux, à l’électronique grand public et à d’autres applications IoT pouvant bénéficier d’une haute performance. -entrées analogiques de résolution et mises à jour du firmware.

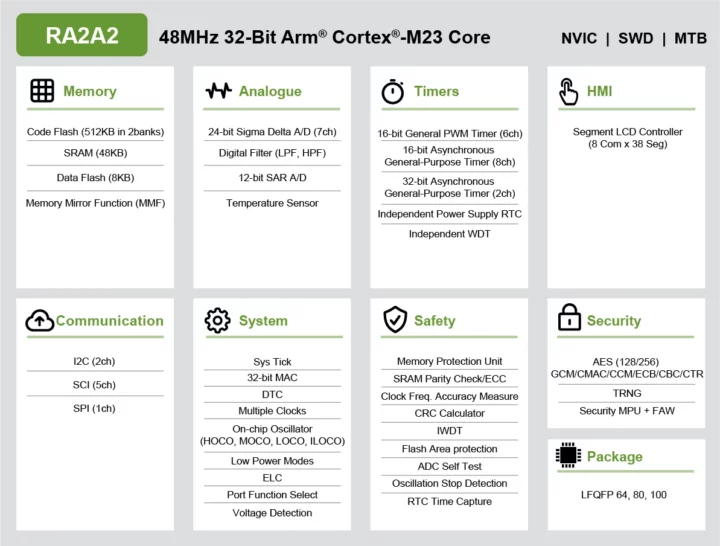

Spécifications Renesas RA2A2 :

• Noyau MCU – Noyau Arm Cortex-M23 Armv8-M cadencé jusqu’à 48 MHz
• Unité de protection de la mémoire Arm (Arm MPU) avec 8 régions
• Mémoire
  • 48 Ko de SRAM
  • Unités de protection de mémoire (MPU)
  • Fonction miroir mémoire (MMF)
• Stockage
  • Jusqu’à 512 Ko de mémoire flash de code en double banque (256 Ko × 2 banques) ; prise en charge des swaps bancaires
  • Mémoire flash de données de 8 Ko (100 000 cycles de programmation/effacement (P/E))
• Interfaces périphériques
  • Contrôleur LCD à segments (SLCDC)
  • 5x interfaces de communication série (SCI) avec prise en charge des cartes I2C simples, SPI simples et cartes à puce
  • 1x SPI, 2x I2C
  • Jusqu’à 77 broches GPIO ; Tolérance 5 V, drain ouvert, pull-up d’entrée
  • Analogique
    • Convertisseur A/D Sigma-Delta 24 bits à 7 canaux (SDADC24) avec une fréquence d’échantillonnage de 7,813 kHz/8,333 kHz ou 3,906 kHz/4,166 kHz
    • Convertisseur A/D 12 bits (ADC12)
    • Capteur de température (TSN)
• Minuteries
  • 6x minuteries PWM générales 16 bits (GPT16)
  • 8 temporisateurs asynchrones à usage général (AGT) à faible consommation de 16 bits
  • 2 temporisateurs asynchrones à usage général (AGTW) 32 bits à faible consommation
  • Minuterie de surveillance (WDT)
• Sécurité
  • ECC dans la SRAM
  • Vérification d’erreur de parité SRAM
  • Protection de la zone flash
  • Fonction d’autodiagnostic ADC
  • Circuit de mesure de la précision de la fréquence d’horloge (CAC)
  • Contrôle de redondance cyclique (CRC)
  • Circuit d’exploitation des données (DOC)
  • Activation de la sortie du port pour GPT (POEG)
  • Minuterie de surveillance indépendante (IWDT)
  • Détection du niveau de relecture GPIO
  • Enregistrer la protection en écriture
  • Détection d’arrêt de l’oscillateur principal
  • Circuit de détection d’arrêt d’oscillation secondaire et principal pour commutateur d’horloge SDADC24
  • Accès illégal à la mémoire
• Sécurité et cryptage
  • AES 128/256 bits – Modes de fonctionnement du chiffrement : ECB/CBC/CTR/GCM/CMAC/CCM
  • Générateur de vrais nombres aléatoires (TRNG)
• Débogage et trace – DWT, FPB, CoreSight MTB-M23
• Port de débogage CoreSight – SW-DP
• Gestion du système et de l’alimentation
  • Modes basse consommation
  • Fonctionnement à très faible consommation, jusqu’à 100 µA/MHz en mode actif et 0,40 µA en mode veille logiciel.
  • Contrôleur de liaison d’événement (ELC)
  • Contrôleur de transfert de données (DTC)
  • Réinitialisation à la mise sous tension
  • Détection de basse tension (LVD) avec réglages de tension
  • Détection de basse tension pour la broche EXLVDVBAT (sélectionnez l’interruption parmi 7 niveaux)
  • Détection de basse tension pour la broche VRTC (sélectionnez l’interruption parmi 4 niveaux)
  • Détection de basse tension pour la broche EXLVD (sélectionnez l’interruption à partir de 1 niveau)
  • Alimentation indépendante RTC (calendrier sur 99 ans, fonction alarme et fonction correction d’horloge)
  • Circuit de réinitialisation à la mise sous tension RTC (RTCPOR) sur puce pour l’alimentation VRTC
• Sources d’horloge
  • Oscillateur d’horloge principal (MOSC) (1 à 20 MHz)
  • Oscillateur sous-horloge (SOSC) (32,768 kHz)
  • Oscillateur sur puce haute vitesse (HOCO) (24/32/48/64 MHz)
  • Oscillateur sur puce à vitesse moyenne (MOCO) (8 MHz)
  • Oscillateur sur puce à basse vitesse (LOCO) (32,768 kHz)
  • Fonction de garniture d’horloge pour HOCO/MOCO/LOCO
  • Oscillateur sur puce dédié à l’IWDT (15 kHz)
  • Horloge PLL pour SDADC24
  • Assistance à la sortie
• Tension de fonctionnement – ​​VCC : 1,6 à 5,5 V
• Plage de température – Ta = -40°C à +105°C
• Paquets
  • LQFP 100 broches (14 mm × 14 mm, pas de 0,5 mm)
  • LQFP 80 broches (12 mm × 12 mm, pas de 0,5 mm)
  • LQFP 64 broches (10 mm × 10 mm, pas de 0,5 mm)

Les microcontrôleurs Renesas RA2A2 sont proposés dans des packages LFQFP à 100, 80 et 64 broches, et sont pris en charge par le package logiciel flexible (FSP) de Renesas avec plusieurs RTOS, BSP, pilotes de périphériques, middleware, connectivité, mise en réseau et des piles de sécurité ainsi que des logiciels de référence pour créer des solutions d’IA, de contrôle moteur et de cloud. Renesas affirme qu’il permet à ses clients d’intégrer le code existant et le choix du RTOS avec FSP, et facilite la migration des conceptions RA2A2 vers des appareils RA plus grands si nécessaire, bien qu’il n’y ait pas beaucoup d’autres pièces « Rich Analog » pour le moment…

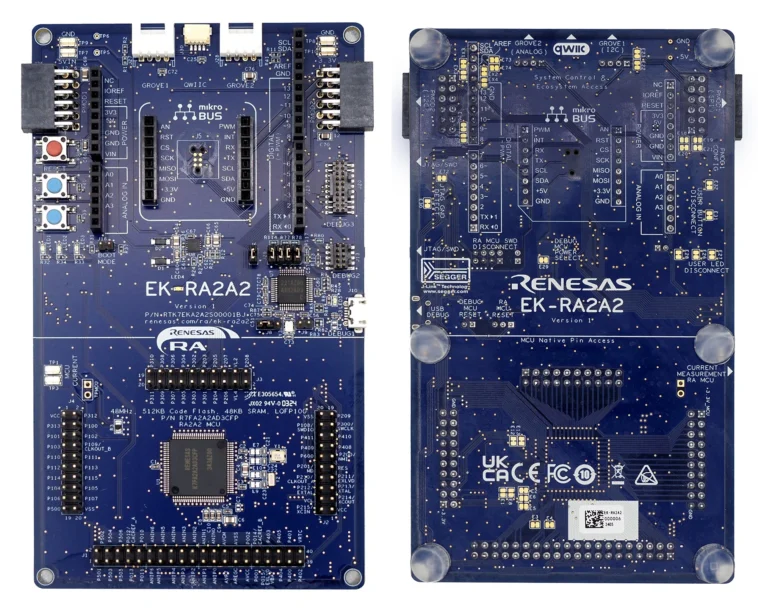

Renesas fournit la carte d’évaluation EK-RA2A2 basée sur le microcontrôleur R7FA2A2AD3CFP à 100 broches avec 48 Ko de SRAM et 512 Ko de flash, un accès à toutes les E/S via des en-têtes, et pour un prototypage plus facile, la carte comprend également des en-têtes Arduino et microBus ainsi que des connecteurs Grove, Qwiic et Connecteurs Pmod permettant aux ingénieurs de choisir parmi une large gamme de modules d’extension.

Comme les autres microcontrôleurs Renesas, les microcontrôleurs du groupe RA2A2 ont obtenu leur propre « combinaison gagnante » avec une conception de référence de compteur électrique intelligent triphasé utilisée pour l’industrie lourde et les maisons à forte consommation d’électricité et utilisant les capacités analogiques du nouveau microcontrôleur Cortex-M23. .

Arm a annoncé le cœur Cortex-M23 en 2016, mais il n’a pas été aussi populaire que le Cortex-M33 introduit au même moment et que l’on retrouve dans de nombreuses conceptions de microcontrôleurs. Les seuls autres microcontrôleurs Cortex-M23 couverts par Raspberryme Software étaient Microchip SAM L10 et SAM L11 lancés en 2018, ainsi que la famille NuMicro M23 de Nuvoton.

Les MCU du groupe Renesas RA2A2 sont disponibles dès maintenant pour environ 5 $ pour l’un des dispositifs à 100 broches (R7FA2A2AD3CFP#AA1) en commandes de 1 000 et le kit d’évaluation EK-RA2A2 se vend 57,50 $. Des informations supplémentaires peuvent être trouvées sur la page produit et dans le communiqué de presse.

Merci à TLS pour le conseil.
