Le MCU Cortex-M23 ARM à faible coût à faible coût et à faible puissance fonctionne dans une plage de températures prolongée (-40 ° C à + 125 ° C)

RENESAS RA0E2 est un groupe de microcontrôleur ARM à faible puissance et à faible coût du Cortex-M23 (MCU) une partie de la famille RA0 introduite en 2024 qui peut fonctionner dans une plage de température étendue (-40 ° C à + 125 ° C) et offre une grande variété de fonctions périphériques et de caractéristiques de sécurité.

Il suit les appareils RA0E1 – le premier membre de la famille RA0 – conçu pour l’électronique grand public, les appareils électroménagers, les outils électriques, la surveillance industrielle et d’autres applications, y compris les appareils alimentés par batterie. Les nouveaux MCR RA0E2 offrent à la fois des logiciels et des compatibilité PIN-TO-PIN (pour les SKU à 32 broches) avec les appareils RA0E1, mais la nouvelle famille ajoute plus de mémoire et de stockage avec jusqu’à 16 Ko SRAM, Flash de code 128KB et Flash de données 2KB. Le RA0E2 dispose également de plus d’E / OS avec des packages de 32 broches à 64 bits, au lieu de packages de 16 broches à 32 broches.

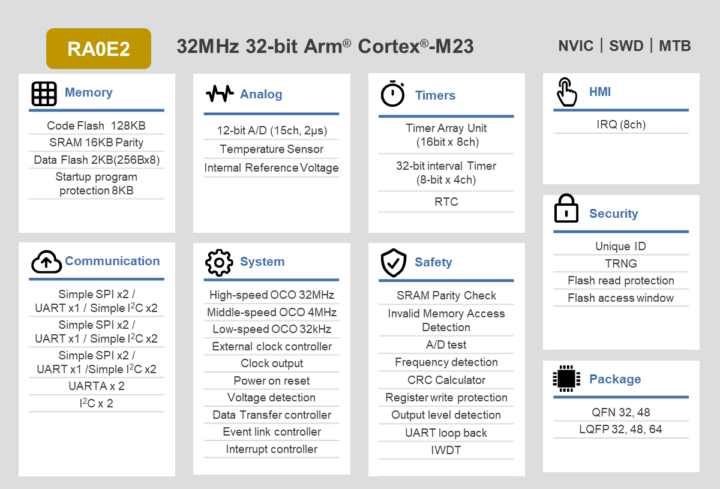

Spécifications de Renesas RA0E2:

• MCU Core – ARM Cortex-M23 ARMV8-M CORE jusqu’à 32 MHz
• Mémoire et stockage
  • 16KB SRAM
  • Code Flash – jusqu’à 128KB
  • Data Flash – 2KB (100 000 cycles de programme / effacement)
  • Protection de lecture flash (FRP)
  • ID unique 128 bits
• Périphériques
  • Unité de tableau série (SAU) – jusqu’à 6x SPI, 6x I2C, 2x UART, 1x UART avec support Lin-Bus
  • 2X UART, 2X I2C
  • Jusqu’à 57x GPIO (4x 5V tolérant, 42x drain ouvert)
  • Analogique
    • Convertisseur A / D 12 bits à 15 canaux
    • Capteur de température
  • Chronomètre
    • Unité de tableau de minuterie 8x 16 bits (TAU) avec des sorties PWM 7x
    • TML32 Timer (mode de compteur 1x 32 bits. Mode de compteur 2x 16 bits, mode compteur 4x 8 bits)
  • Vérification de la redondance cyclique (CRC)
• Sources d’horloge
  • Oscillateur d’horloge principale (MOSC) 1 à 20 MHz
  • Oscillateur sous-horaire (SOSC) (32,768 kHz)
  • Oscillateur à haut débit sur puce (HOCO) (24/32 MHz)
  • Oscillateur sur puce à vitesse moyenne (MOCO) (4 MHz)
  • Oscillateur à basse vitesse (Loco) (32,768 kHz)
  • Fonction de garniture d’horloge pour hoco / moco / loco
• Sécurité – vrai générateur de nombres aléatoires (TRNG), norme de chiffrement avancée (AES)
• Sécurité
  • Vérification de l’erreur de parité SRAM
  • Protection de la zone flash
  • Fonction d’autodiagnostic ADC
  • Vérification de la redondance cyclique (CRC)
  • Timer de surveillance indépendante (IWDT)
  • Détection de niveau de lecture GPIO
  • Enregistrer la protection de l’écriture
  • Détection d’accès à la mémoire illégale
• Gestion du système et de l’alimentation
  • Modes de faible puissance
  • Horloge en temps réel (RTC)
  • Contrôleur de liaison d’événements (ELC)
  • Contrôleur de transfert de données (DTC)
  • Réinitialisation de puissance
  • Détection basse tension (LVD) avec paramètres de tension
• Tension de fonctionnement – 1,6 V à 5,5 V (VCC)
• Température de fonctionnement – -40 ° C à + 105 ° C ou -40 ° C à + 125 ° C en fonction de la SKU
• Packages
  • LFQFP à 64 broches (10 mm × 10 mm, pas de 0,5 mm)
  • LFQFP à 48 broches (7 mm × 7 mm, pas de 0,5 mm)
  • HWQFN à 48 broches (7 mm × 7 mm, pas de 0,5 mm)
  • LQFP de 32 broches (7 mm × 7 mm, pas de 0,8 mm)
  • HWQFN à 32 broches (5 mm × 5 mm, hauteur de 0,5 mm)

La famille RA0E2 ne consomme que 2,8 mA en mode actif, 0,89 mA en mode veille et va aussi bas que 0,25 µA en mode de veille logiciel. Renesas met également en évidence l’oscillateur sur puce (HOCO) intégré pour ce que la société prétend être le «temps de réveil le plus rapide pour cette classe de microcontrôleur», aussi faible que 0,9 US selon la fiche technique.

Le nouveau groupe RA0E2 MCUS est pris en charge par le progiciel flexible (FSP) de Renesas avec plusieurs RTO, BSP, les pilotes périphériques, le middleware, la connectivité, la mise en réseau et les piles de sécurité ainsi que des logiciels de référence pour créer des solutions de l’IA Edge, du contrôle moteur et du cloud.

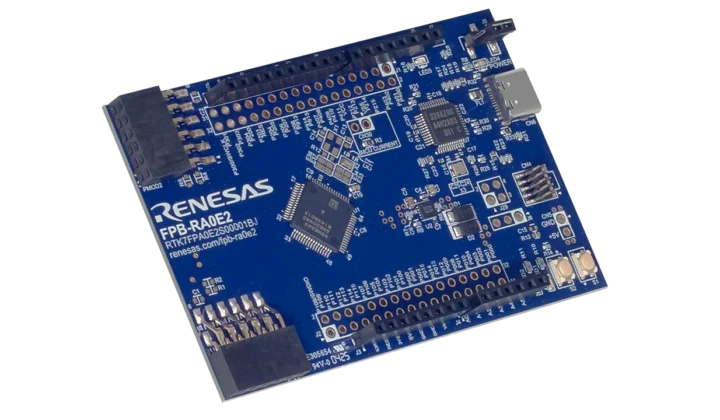

La société a également conçu le FPB-RA0E2 Fast Prototyping Board pour l’évaluation et le développement précoce du micrologiciel. Il dispose d’un MCU RA0E2 64 broches avec Flash 128 Ko, SRAM 16KB, un circuit d’émulatrice J-Link Segger intégré, à travers des trous avec accès à toutes les broches du MCU et des interfaces Arduino UNO et PMOD pour un prototypage facile.

Renesa affirme que les MCA RA0E1 et RA0E2 ultra-low-low Power conviennent aux appareils électroniques grand public à piles, aux petits appareils, à la commande du système industriel et aux applications d’automatisation des bâtiments. Les MCA RA0E2 sont disponibles maintenant (mais je n’ai pas trouvé d’informations sur les prix), et le Prototyping Fast Prototyping RA0E2 coûte environ 12 $ sur Digikey ou Mouser. Des informations supplémentaires peuvent être trouvées sur la page du produit et le communiqué de presse.

Merci à TLS pour le conseil.
