Le matériel open-source STM32H7 STM37 prend en charge jusqu’à 6 pilotes de stepper

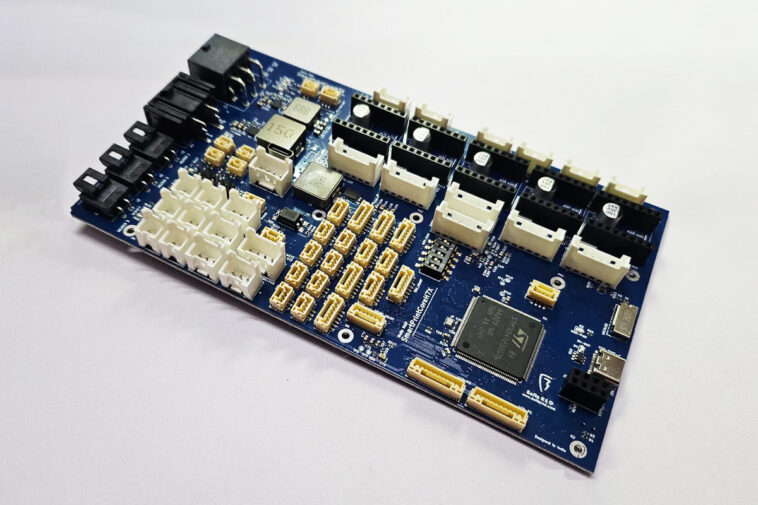

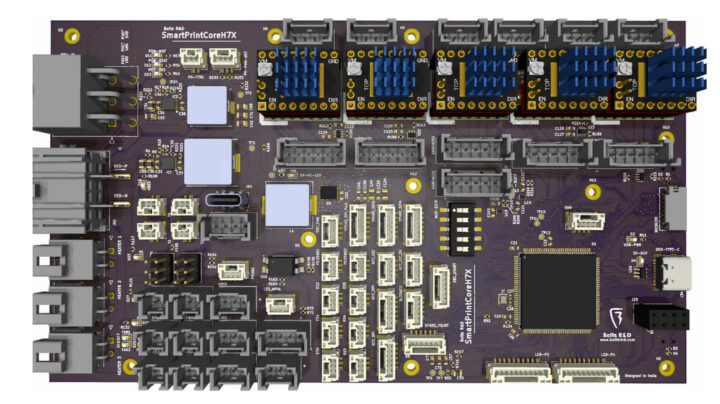

Conçu par Boltz R&D, le tableau principal de l’imprimante 3D SmartPrintCoreH7X est un tableau principal open source construit autour d’un microcontrôleur STM32H7 et conçu pour fonctionner avec des imprimantes 3D de Creality, ANET et Voron. Il prend en charge jusqu’à 6 pilotes de stepper (5 pilotes standard plus 1 pilote dédié) et peut être élargi à l’aide du module «Smartprintcore Extravaganza» pour des pilotes pas à pas supplémentaires.

Les principales caractéristiques de cette carte mère comprennent une configuration sans sauteur, une commutation automatique de source d’alimentation et une prise en charge des alimentations 12V et 24 V. Il utilise des convertisseurs Ti Buck à haute efficacité pour fournir une alimentation à plusieurs ventilateurs et ports de servomotes, et il existe une alimentation électrique dédiée pour les périphériques, les SBC et les modules Wi-Fi. La carte est équipée d’une variété de connecteurs, notamment Molex, Ultra-ats, Mini-Lock et JST-GH pour la puissance, les moteurs et les périphériques.

Spécifications SmartPrintCoreH7X:

• MCU – STMICRO STM32H723 ARM CORTEX-M7 32 bits Core @ 550 MHz avec 1 Mo Flash, 564 KB RAM, FPU, DSP, Ethernet, USB OTG HS / FS, Can Fd
• Stockage – Micro SD Carte
• Ports pas à pas
  • PORTS DU CONDUCTEUR DE STANT – 5 + 1 (Extensible en multiples de 5 via «Smartprintcore Extravaganza»)
  • Ports pas à pas en boucle fermée – 5x ports dédiés
  • Signaux tamponnés – pour le moteur SPI et UART
• Radiateurs
  • Rabagisseurs 3X ​​(15A MAX par port, connecteurs de verrouillage)
  • Port de lit chauffé 1x (15A max, connecteur de verrouillage)
• Ventilateur
  • Ports contrôlés par PWM 4x
  • 2x ports toujours sur
  • Tensions configurables (12v, 5v ou power_in)
  • 2a par port, 4A au total pour tous les fans
• Autres ports
  • 4x ports de servo (2a chacun, 4A au total dans tous les ports)
  • Ports de capteur de température 4x
  • Ports finaux 6x
  • Ports de capteur de filament 2x
  • Port de connecteur LCD
  • Port bltouch
• USB – USB-C avec commutation d’alimentation automatique
• Série – 2x ports UART
• Extension – 3x SPI, 2x I2C, 1x can Bus
• Mission
  • Accéléromètre 3x
  • Port LED RVB Neopixel (1A opération, 2A max)
  • Fusible à bord lent avec fusibles en ligne externes en option
  • Port UART ESP-01
  • Pt100 SPI Port
  • Homingless sans capteur (DIP Switch Config)
  • Micro-pas préconfiguré
  • Signaux tamponnés pour le moteur SPI et UART
• Pouvoir
  • Tension d’entrée – 12V à 24V (Sélection de la source d’alimentation automatique: USB / alimentation principale)
  • Entrée d’alimentation – Connecteur 6-en-1 Molex Megafit (auto-verrouillage)
  • Puissance
    • 5V @ 10A (alimentation SBC avec connecteur de verrouillage et USB Type-C)
    • 5V @ 5A (fans et périphériques)
    • 12V @ 5A (fans et périphériques)
    • 3.3 V @ 1A (modules Wi-Fi et petits appareils)
    • Approvisionnement de radiateur 15A (avec connecteur de verrouillage)
• Dimensions – 297 x 210 mm

Le SmartPrintCoreh7x prend en charge le firmware populaire de Marlin et Klipper open source, ce qui le rend compatible avec une large gamme d’imprimantes 3D. Le PCB est optimisé pour une gestion efficace de la chaleur et dispose d’une disposition de trace d’alimentation stable. Le tableau est conçu pour fonctionner avec BeaglePlay et Beaglebone SBCS pour des performances et une flexibilité améliorées.

La société mentionne également que la configuration de Marlin est toujours en cours de développement et que vous devez les contacter sur Discord pour la hiérarchiser si nécessaire. De plus, les bibliothèques de composants ne sont pas incluses en raison des restrictions de licence, mais vous pouvez rejoindre leur organisation en tant que «contributeur» pour l’accès. Un boîtier imprimé 3D personnalisé est en cours de développement et attendu d’ici mai 2024. Les fichiers de configuration de Klipper sont minimes et nécessiteront des ajustements en fonction de votre cas d’utilisation. Pour toutes les requêtes ou les demandes de fonctionnalités, n’hésitez pas à contacter Discord. Plus d’informations, y compris les schémas KICAD et la disposition des PCB, peuvent être trouvées sur le repo Boltzrnd GitHub.

Les panneaux de contrôleur d’imprimante 3D de matériel open source peuvent devenir plus populaires avec le récent drame autour de Bambu Lab qui a décidé de verrouiller le micrologiciel de leurs imprimantes 3D. Auparavant, nous avions également écrit sur la carte de contrôle d’imprimante 3D Recor A8 Allwinner A64 avec des pilotes de stepper TMC2209, certaines cartes de contrôle d’imprimante 3D basées sur ESP32 telles que le PHI Mainboard 5LC et Pandazhu offrant des options à faible coût pour votre imprimante 3D.

Bien que vous puissiez faire vous-même le tableau principal de l’imprimante 3D open source, le SmartPrintCoreH7X peut également être acheté pour 134,99 $ sur le magasin Tindie ou Boltz R&D.
