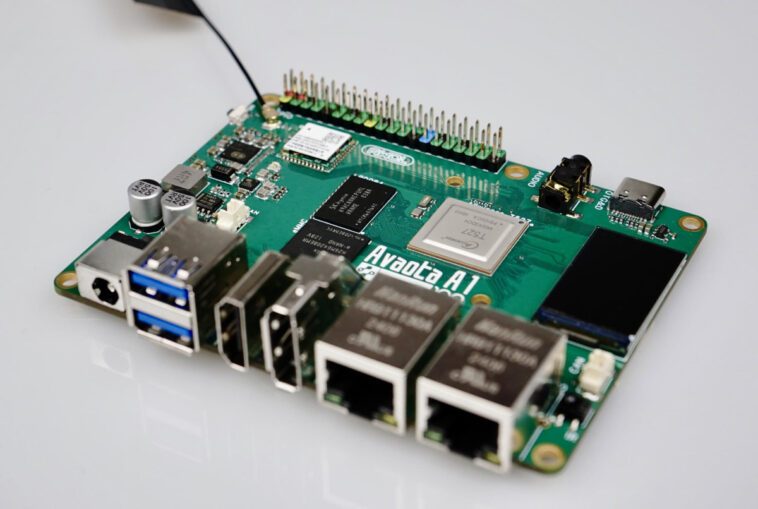

Le matériel open source SBC Avaota A1 est alimenté par le SoC octa-core Cortex-A55 Allwinner T527

Nous avons récemment couvert la carte de développement industriel MYiR Tech MYD-LT527 basée sur le SoC AI octa-core Cortex-A55 Allwinner T527 et avons noté qu’Orange Pi travaille sur une carte qui devrait même bénéficier du support principal de Linux. L’Avaoto A1 propose une autre option matérielle Allwinner T527 avec une conception SBC entièrement open source.

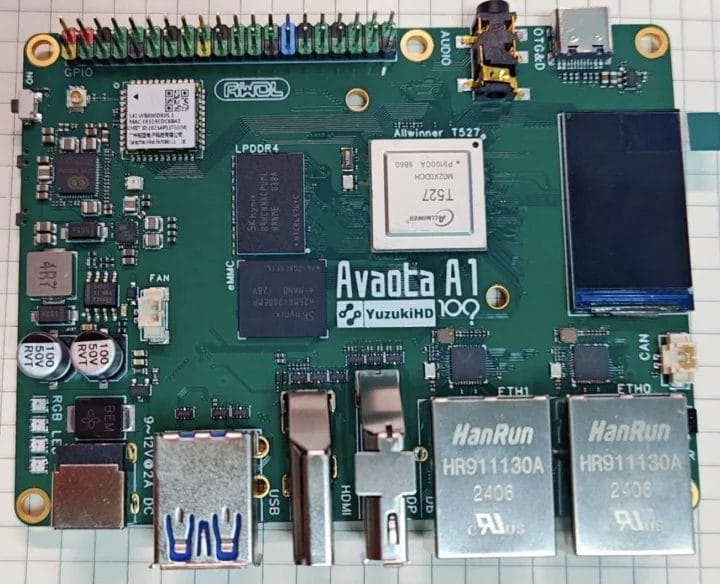

La carte est équipée de jusqu’à 4 Go de RAM, d’un flash eMMC de 128 Go, de sorties vidéo HDMI et DisplayPort, de deux ports Gigabit Ethernet, d’un module WiFi 6 et Bluetooth 5.4, de quelques ports USB, d’une prise audio 3,5 mm et de l’habituel GPIO à 40 broches. en-tête pour l’expansion.

Spécifications de l’Avaota A1 :

SoC – Allwinner T527 (ou Allwinner A527 avec carte Avaota A1C, je ne sais pas quelles sont les différences entre les deux)
- CPU
  - Processeur Arm Cortex-A55 octa-core avec quatre cœurs à 1,80 GHz et quatre cœurs à 1,42 GHz
  - Cœur XuanTie E906 RISC-V jusqu’à 200 MHz
- GPU – GPU Arm Mali-G57 MC1 avec prise en charge d’OpenGL ES 3.2/2.0/1.1, Vulkan 1.1/1.2/1.3, OpenCL 2.2
- DSP – DSP audio HIFI4 600 MHz
- Accélérateur d’IA – Jusqu’à 2 TOPS NPU
Mémoire système – 1 Go, 2 Go ou 4 Go LPDDR4/4X
Stockage
- Flash eMMC 5.1 de 16 Go, 32 Go, 64 Go ou 128 Go
- Flash SPI 128 Mbit pour le chargeur de démarrage
- Emplacement pour carte MicroSD pouvant également servir d’interface JTAG
Interfaces d’affichage
- Port HDMI 2.0
- Interface DisplayPort
- Connecteur multifonction avec interfaces RVB, MIPI DSI, LVDS et MIPI DBI
Caméra – Interface MIPI CSI 4 voies pour module caméra OV13850, FAI 13MP
Audio – Prise audio 3,5 mm (sortie stéréo et microphone)
La mise en réseau
USB – 1x port USB 3.0, 1x port USB 2.0, 1x port USB OTG Type-C
Interface série – Bus CAN
Débogage
- Port de débogage série (USB-C)
- JTAG via prise carte microSD ou multi-usage
Expansion
- En-tête GPIO 40 broches
- Connecteur multifonction avec diverses interfaces d’affichage, I2C, UART, I2S, SPI, etc…
Divers
- Boutons d’alimentation FEL et RST
- 4x LED RVB
Alimentation – 9 à 12 V CC / 2 A via prise CC
Dimensions – à déterminer

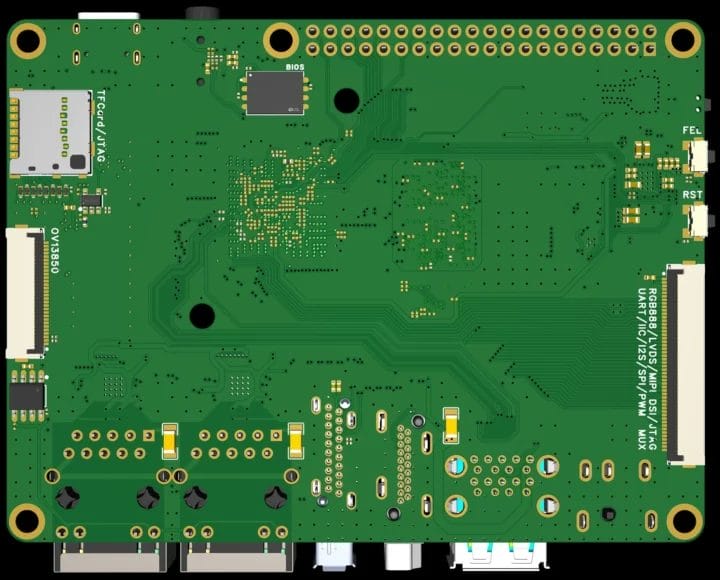

Fond de carte Avaota A1 — Face inférieure (rendu)

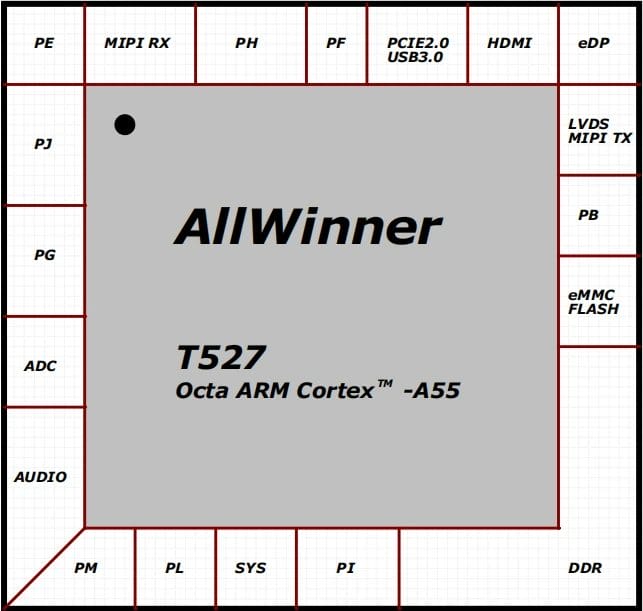

Schéma fonctionnel du Allwinner T527 SBC — Schéma fonctionnel Avaota A1

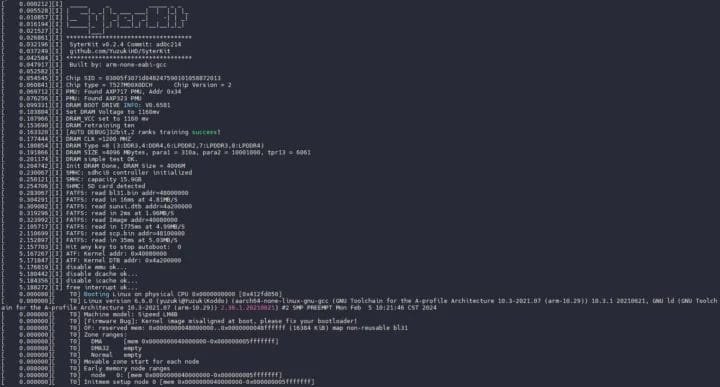

YuzukiHD fournit les fichiers de conception matérielle tels que les schémas et la disposition des PCB (PDF/Altium), les fichiers Gerber et la nomenclature (BoM) sur GitHub sous une licence CERN-OHL-S (fortement réciproque). Il n’y a rien sur le support logiciel pour le moment, mais une capture d’écran exécutant Linux 6.6 sur le prochain système sur module Sipeed LM4B (Allwinner T527) a été partagée par Compte Twitter de GLGH_ où nous avons également eu des nouvelles de la carte Avaota A1. Comme mentionné dans l’introduction, Allwinner a également fait une présentation sur la prise en charge principale de Linux pour Allwinner T527.

Une documentation limitée est également disponible sur le site Web de YuzukiHD, mais elle semble être un travail en cours puisque de nombreux liens pointent vers la carte TinyVision non liée de la société. L’une des raisons pour lesquelles les informations sont limitées ou incomplètes à l’heure actuelle est que la carte n’est pas encore à vendre, bien que tous les fichiers de conception matérielle aient déjà été publiés. Les cartes YuzukiHD sont généralement proposées sur 100Ask en Chine, puis se retrouvent sur la boutique Aliexpress de DongshanPi.
