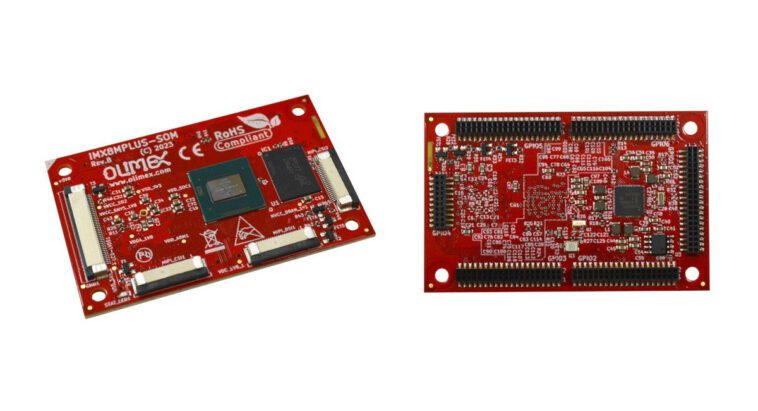

Le matériel open source Olimex NXP i.MX 8M Plus SoM de qualité industrielle exécute Linux principal

Olimex vient d’annoncer le système sur module matériel open source de qualité industrielle iMX8MP-SOM-4GB-IND basé sur le SoC NXP i.MX 8M Plus Arm AI et 4 Go LPDDR4 qui exécute Linux principal et fonctionne dans les -20° Plage de température de C à +85°C.

Le module CPU dispose également d’une large gamme d’interfaces exposées via des connecteurs femelles, notamment HDMI 2.0, MIPI-DSI, LVDS, double MIPI CSI, double Gigabit Ethernet, CAN FS et bien plus encore. Olimex a également conçu la carte d’évaluation iMX8MP-SOM-EVB pour une évaluation facile.

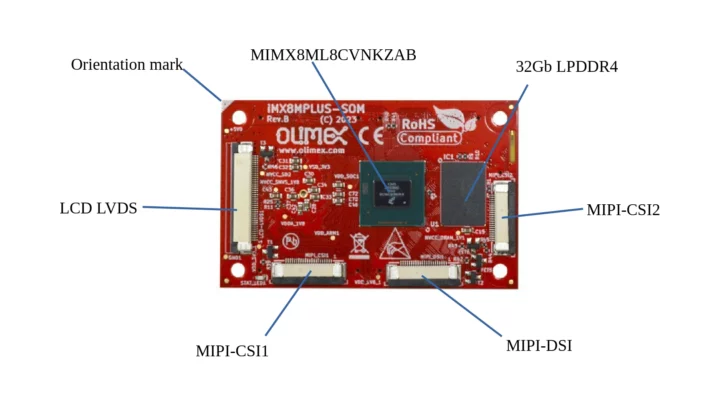

Système sur module Olimex iMX8MP-SOM-4GB-IND

Caractéristiques:

SoC – NXP i.MX 8M Plus (MIMX8ML8CVNKZAB)
- CPU
  - Processeur quadricœur Arm Cortex-A53 jusqu’à 1,6 GHz
  - Noyau temps réel Arm Cortex-M7 à 800 MHz
- Cache – 512 Ko
- GPU – GPU 3D Vivante GC7000UL, GPU Vivante GC520L 2D
- VPU – Décodeur et encodeur vidéo 1080p H.265/H.264
- DSP HiFi 4 DSP
- Accélérateur d’IA – 2.3 TOPS Unité de traitement neuronal (NPU)
Mémoire système – 4 Go LPDDR4
Stockage – EEPROM pour configuration Linux
Connecteurs d’écran et de caméra
- 1x connecteur MIPI-DSI
- Connecteur LVDS 4/8 voies
- 2x connecteurs de caméra MIPI-CSI
5 connecteurs à 40 broches plus 1 connecteur à 20 broches (220 broches au total) avec
- Stockage – 3x SDIO eMMC 5.1
- Interface d’affichage – HDMI 2.0
- Audio – ASRC, SAI/I2S, HDMI-eARC
- Caméra – 1x caméra FAI
- Réseau 2 x Gigabit Ethernet (1 x TSN)
- USB – USB 3.0 avec OTG
- PCIe – 1x PCIe 3.0
- Autres E/S
  - 2x CAN FD
  - 3x SPI, 5x I2C
  - 4x UART jusqu’à 5 Mbps
  - 4x MLI
Gestion de l’alimentation – PMIC PCA9450 intégré
Dimensions – 70 x 43 mm
Plage de température – -20°C à +85°C

Les sociétés de systèmes sur module fournissent généralement des fichiers de conception pour la carte de support uniquement, mais Olimex a également publié les fichiers KiCad pour l’iMX8MP-SOM-4GB-IND sous une licence matérielle ouverte du CERN version 2 – Fortement réciproque sur GitHub.

Les processeurs NXP i.MX 8M sont soit pris en charge par le BSP Linux de NXP avec des services professionnels en option pour la maintenance et les mises à jour de sécurité, soit par Linux principal où les utilisateurs obtiennent la dernière version du code mais devront peut-être faire un peu plus de travail pour le maintenir eux-mêmes. . Olimex prétend exécuter Linux principal sur son module CPU iMX8MP-SOM-4GB-IND, mais pour le moment, je trouve des détails limités sur le logiciel bien qu’ils aient publié ce qui ressemble à une image buildroot minimale et qu’il existe de la documentation sur GitHub mais non mise à jour pour Processeurs NXP i.MX, du moins pour le moment.

Carte d’évaluation iMX8MP-SOM-EVB

Olimex EVS pour l’iMX8MP-SOM offre les interfaces suivantes

Connecteurs pour système sur module iMX8MP-SOM décrit ci-dessus
Stockage
- Prise SSD M.2 2280 NVMe
- Connecteur du module eMMC/Flash
- Prise pour carte MicroSD
Sortie vidéo – connecteur HDMI 2.0
Audio – Prise Line OUT 3,5 mm, prise Line IN 3,5 mm
Réseau – Deux connecteurs Gigabit Ethernet (LAN1 avec prise en charge TSN)
USB – 2x ports hôtes USB 3.0
Série – 2x pilotes et connecteurs CAN
Extension – connecteur UEXT, 2x en-têtes GPIO
Divers – Boutons de réinitialisation et d’alimentation
Dimensions – 155×102 mm

Comme le SoM, l’i.MX 8M Plus EVB est un matériel open source avec les fichiers de conception KiCad publiés sur GitHub ainsi qu’un manuel d’utilisation.

Prix et disponibilité

Les deux sont disponibles dès maintenant avec le prix du système sur module iMX8MP-SOM-4GB-IND commençant à 70 euros et diminuant à 64,40 euros pour plus de 1 000 commandes, et la carte d’évaluation iMX8MP-SOM-EVB se vend à 50 euros.
