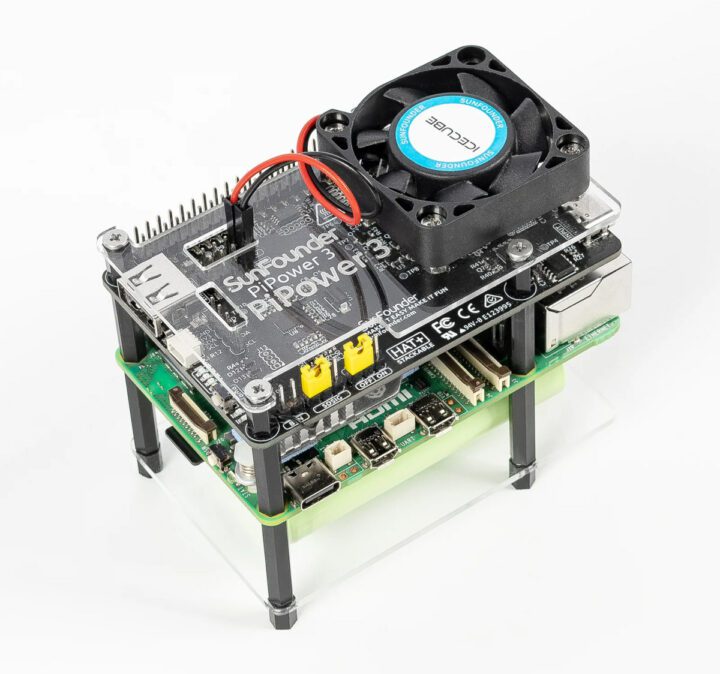

Le kit SunFounder PiPower 3 est une solution UPS pour le Raspberry Pi 5 SBC

Le kit SunFounder PiPower 3 est une solution UPS conçue pour fonctionner avec le Raspberry Pi 5, d’autres SBC Arm ou même des cartes MCU comme Arduino UNO et Raspberry Pi Pico. La carte fournit une sortie stable de 5 V/5 A et un microcontrôleur RISC-V 32 bits prend en charge la gestion de l’alimentation et les rapports sur le niveau de la batterie pour garantir que le Raspberry Pi 5 continue de fonctionner en cas de panne de courant et s’arrête correctement lorsque le niveau de la batterie est faible.

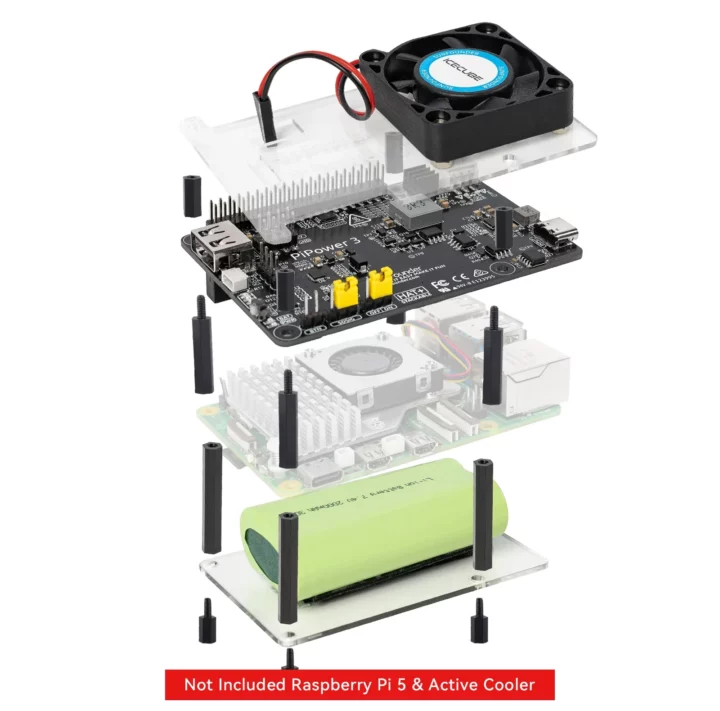

Le kit est livré avec deux batteries 18650 de 2 000 mAh qui se connectent via un connecteur à 2 broches, ainsi que tous les accessoires – entretoises, boîtier en acrylique et ventilateur – pour l’assemblage avec le Raspberry Pi 5 ou d’autres cartes compatibles comme le Pi 4, le Banana Pi BPI-M5, le Radxa Rock Pi E, l’Orange Pi 3B et d’autres.

Spécifications du kit PiPower 3 :

• Microcontrôleur RISC-V 32 bits sans nom prenant en charge la communication I2C
• Entrée – 5 V/5 A via USB Type-C avec prise en charge PD
• Sortie – 5 V/5 A via un port USB Type-A, un connecteur GPIO Raspberry Pi ou un connecteur 2 × 4 broches au pas de 2,54 mm
• Connecteur GPIO 40 broches pour Raspberry Pi 5
• Sécurité – Protection contre les surcharges, les décharges excessives et les surchauffes.
• Charge – 7,4 V/1 A
• Batterie – Batteries lithium-ion 18650 7,4 V à 2 cellules (2 x 3,7 V/2 000 mAh) via un connecteur à 3 broches au pas de 2,54 mm ; bonne pour environ 90 minutes (sous charge avec le RPi 5 ?)
• Expansion
  • Connecteur Qwiic/STEMMA QT I2C
  • Connecteur I2C à 4 broches (pas de 2,54 mm)
• Divers
  • Bouton d’alimentation
  • Défaut sur le capuchon du cavalier
  • En-tête d’extension de bouton externe
  • Cavalier de signal d’arrêt à 3 broches
  • Indicateurs intégrés pour le niveau de la batterie, la source d’entrée, l’état de l’alimentation, l’inversion de polarité et la puissance de sortie
  • Ventilateur 5V 40 x 40 x 10 mm

Lorsque j’ai testé le kit d’onduleur PiPower avec un Raspberry Pi 4 l’année dernière, j’étais satisfait du matériel, mais déçu du logiciel, car les utilisateurs devaient écrire leurs propres scripts pour utiliser la fonction de surveillance de la batterie. SunFounder a amélioré cela, car la société fournit désormais des scripts et des exemples de code utilisant Python pour Raspberry Pi ou d’autres SBC compatibles Linux, MicroPython pour Raspberry Pi Pico ou module ESP32, et Arduino pour d’autres cartes MCU.

Utilisation de l’utilitaire pipower3 sous Linux :

</p> <p>utilisation : pipower3-service [-h] [-sp [SHUTDOWN_PERCENTAGE]] [-pp [POWER_OFF_PERCENTAGE]] [-so SHUTDOWN_OVERRIDE] [-iv] [-ov] [-bv] [-bp] [-bs] [-ii] [-ib] [-ic] [-ao] [-sr] [-bi]<br /> [-psv] [-a]<br /> [command]</p> <p>Arguments positionnels de PiPower 3 : commande Options de commande : -h, –help affiche ce message d’aide et quitte -sp [SHUTDOWN_PERCENTAGE]–pourcentage d’arrêt [SHUTDOWN_PERCENTAGE]<br /> Définir le pourcentage d’arrêt, laisser vide pour lire -iv, –input-voltage Lire la tension d’entrée -ov, –output-voltage Lire la tension de sortie -bv, –battery-voltage Lire la tension de la batterie -bp, –battery-percentage Lire le pourcentage de batterie -bs, –battery-source Lire la source de la batterie -ii, –is-input-plugged_in Lire si l’entrée est branchée -ic, –is-charging Lire si le chargement est en cours -do, –default-on Lire la valeur par défaut activée -sr, –shutdown-request Lire la demande d’arrêt -a, –all Tous

Le reste de la documentation – disponible en anglais, allemand et japonais – fournit plus de détails sur le matériel, les instructions de montage, etc. Les cartes Raspberry Pi Pico, ESP32 et Arduino sont prises en charge via le port USB Type-A ou l’en-tête à 8 broches pour l’alimentation et deux connecteurs I2C pour la surveillance de la batterie. Si je comprends bien, l’utilisateur pourrait potentiellement connecter jusqu’à cinq cartes de microcontrôleur basse consommation à la carte UPS tant que la consommation électrique combinée reste inférieure à 25 W, ce qui ne devrait pas être un problème pour ces types de cartes.

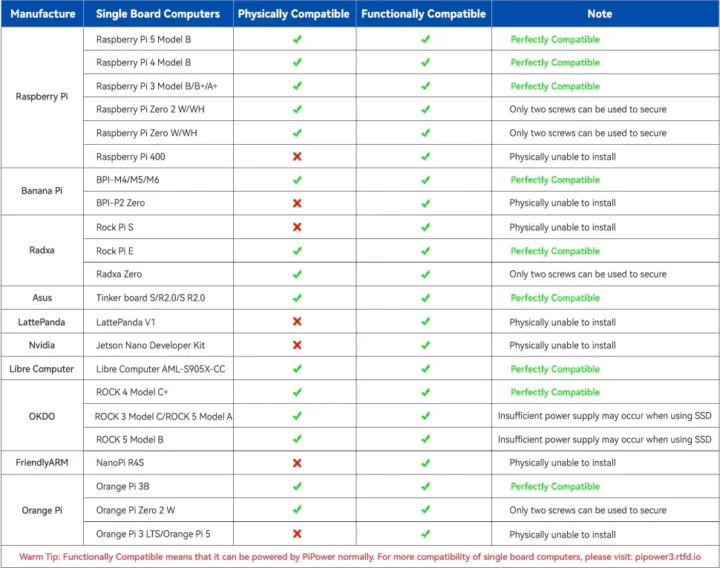

Le kit PiPower 3 fonctionnera avec pratiquement tous les SBC du marché, sauf lorsque la consommation électrique peut dépasser 25 watts (par exemple Radxa Rock 5 Model B avec SSD) et le montage peut être un problème sur certains modèles en raison de positions de trous de montage différentes, par exemple avec le kit de développement NVIDIA Jetson Nano. Le tableau ci-dessous vous aidera à trouver les cartes parfaitement compatibles avec le dernier kit UPS de SunFounder.

L’alimentation électrique SunFounder Raspberry Pi 5 UPS peut être précommandée au prix de 35,99 $ et sa livraison est prévue à partir du 7 juillet. La société indique également que les membres de son groupe Facebook peuvent bénéficier d’un code de réduction de 30 %. Le voici : « Pipower3-30%off » pour les personnes qui n’utilisent pas Facebook.
