Le kit sans fil vers série Wiser facilite le débogage et la programmation des appareils embarqués (financement participatif)

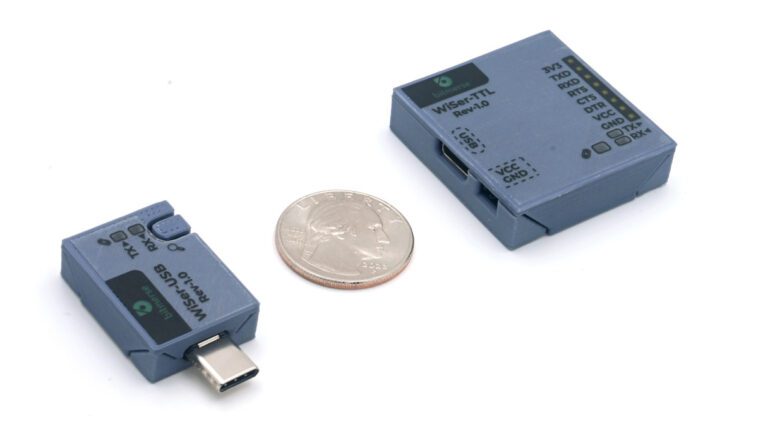

WiSer est un kit de communication sans fil vers série composé d’un dongle USB (WiSer-USB) et d’une carte de débogage USB TTL (WiSer-TTL) – tous deux construits autour d’un microcontrôleur ESP32-S2 – qui permet aux utilisateurs d’établir une connexion sans fil P2P. entre un ordinateur hôte et une carte de développement ou un capteur.

Elle fonctionne comme une carte de débogage USB vers TTL typique, sauf qu’elle fonctionne via WiFi, et elle est particulièrement utile pour déboguer le code, mettre à jour le micrologiciel, enregistrer des données ou transférer des fichiers sans câble USB ni même routeur Wi-Fi depuis la connexion au peer- à pair. Cela semble particulièrement utile lorsque l’hôte et le DUT sont trop éloignés l’un de l’autre, et mes échantillons d’évaluation se trouvent souvent sur une autre table à environ 1,5 m du port USB le plus proche de mon ordinateur portable, afin que je puisse en voir moi-même l’utilité…

Spécifications WiSer :

SoC sans fil – Microcontrôleur Wi-Fi (et Bluetooth) ESP32-S2
USB – 1x port USB Type-C fournissant un port série virtuel sur l’hôte et pour l’alimentation
Connectivité
- Communication sans fil peer-to-peer via WiFi 2,4 GHz avec cryptage AES-CCMP (oui, cela repose sur ESP-NOW)
- En série
  - Débits en bauds pris en charge : tous les débits standard et personnalisés jusqu’à 921 600 bauds
  - Bits de données pris en charge : 6 bits, 7 bits, 8 bits
  - Types de parité pris en charge : NONE, ODD, EVEN, MARK et SPACE
  - Bits d’arrêt pris en charge : 1 bit, 1,5 bit, 2 bits
  - Contrôle de flux pris en charge : logiciel (XON/SF), matériel (RTS/CTS) et Aucun
  - Equipé d’une broche de commande DTR
Divers
- LED d’indication RX, TX et CONN
- Bouton « FIND PAIR » sur WiSer-USB pour localiser l’appareil couplé (utile lors du déploiement de plusieurs appareils WiSer-TTL)
- Bouton « BOOT » pour mettre à jour le firmware ESP32-S2
Source de courant
- WiSer-USB – 5 V via port USB-C
- WiSer-TLL – 5 V via des broches d’en-tête, ou des broches crénelées, ou un port USB-C
Dimensions
- WiSer-USB – 37,8 x 20,4 x 8,2 mm (35,8 x 14,4 x 4,7 mm sans boîtier)
- WiSer-TTL – 36,5 x 38,4 x 9,8 mm (28 x 29 x 4,3 mm sans boîtier ni broches d’embase)

Bitmerse Wiser-USB Wiser-TTL — Cartes Wiser-USB (en haut) et Wiser-TTL en bas

Bitmerse indique que la solution est compatible avec Windows, Linux, Mac et Android sans pilotes, mais d’autres systèmes d’exploitation peuvent également être pris en charge puisque WiSer s’affiche simplement comme un périphérique série USB sur l’hôte. Il est également possible d’utiliser deux dongles Wiser-USB pour la communication P2P entre deux hôtes.

Un guide de démarrage rapide fournit une documentation de base pour démarrer et un manuel du produit s’appuie sur celle-ci pour des cas d’utilisation plus avancés. WiSer est également un projet matériel open source, et vous trouverez les fichiers de conception matérielle KiCAD (schémas et disposition du PCB) et le code source du micrologiciel sur GitHub publiés respectivement sous les licences CERN-OHL-P-2.0 et MIT.

Connexion de console série sans fil — Connexion typique entre l’hôte et le périphérique intégré à l’aide de WiSer

Bitmerse a lancé le kit Wiser sur Crowd Supply avec un objectif de financement de 4 800 $. Les récompenses coûtent entre 60 $ et 65 $ avec trois options pour un kit hôte à client, un kit hôte à hôte ou un « kit montable sur carte » avec une carte Wiser-TTL sans boîtier et un dongle WiSer-USB. Les trois kits sont livrés avec un câble USB Type-C et des câbles de démarrage. Les frais d’expédition ajoutent 8 $ aux États-Unis et 18 $ dans le reste du monde, et les livraisons devraient commencer d’ici la fin août 2024.
