Le kit sans fil de capteur musculaire MyoWare 2.0 cible les applications d’électromyographie (EMG)

Le kit de capteur musculaire sans fil MyoWare 2.0 est un kit de capteur d’électromyographie (EMG) compatible Arduino capable de détecter et de mesurer les signaux électriques générés par les fibres musculaires du corps. Le kit MyoWare 2.0 est un produit collaboratif de SparkFun et Advancer Technologies.

L’écosystème MyoWare 2.0 apporte plusieurs améliorations par rapport à la génération précédente, notamment une conception compacte, des connecteurs à encliquetage sans soudure et un chipset mis à niveau pour une fiabilité et des performances améliorées. Il comprend des blindages conçus pour s’interfacer de manière transparente avec le capteur musculaire MyoWare 2.0, un capteur EMG portable compatible Arduino.

La conception portable du capteur musculaire permet de fixer directement des capteurs biomédicaux et des protections complémentaires à la carte. Il fonctionne sur une tension d’alimentation unique comprise entre +3,3 V et +5 V et prend en charge trois modes de sortie distincts. Il analyse l’activité filtrée et rectifiée du mouvement musculaire et génère un signal de 0 à la tension de la source d’alimentation (VIN) qui représente l’intensité de la flexion.

Le nouveau kit de capteur musculaire sans fil MyoWare 2.0 comprend les composants suivants :

• SparkFun ThingPlus basé sur des modules ESP32-WROOM-32E avec
  • Tensilica LX6 double cœur à 240 MHz,
  • 520 Ko de SRAM, 128 Mo de flash interne, 16 Mo de flash externe et
  • Connectivité Wi-Fi, Bluetooth et BLE
  • Port USB-C
• Shield sans fil MyoWare 2.0 conçu pour prendre les mesures du capteur musculaire et les transmettre à une carte de développement compatible Arduino
  • Module ESP32-WROOM-32E avec antenne PCB
  • Empilable avec le Muscle Sensor, grâce aux connecteurs à pression intégrés et aux broches pogo
  • Divers
    • Interrupteurs : source d’alimentation (Qwiic, VBAT), marche/arrêt
    • 2x boutons, 4x LED, 6x cavaliers
  • Batterie LiPo intégrée
  • Dimensions : 63,5 mm x 38 000 mm
  • Poids : 16,7 g

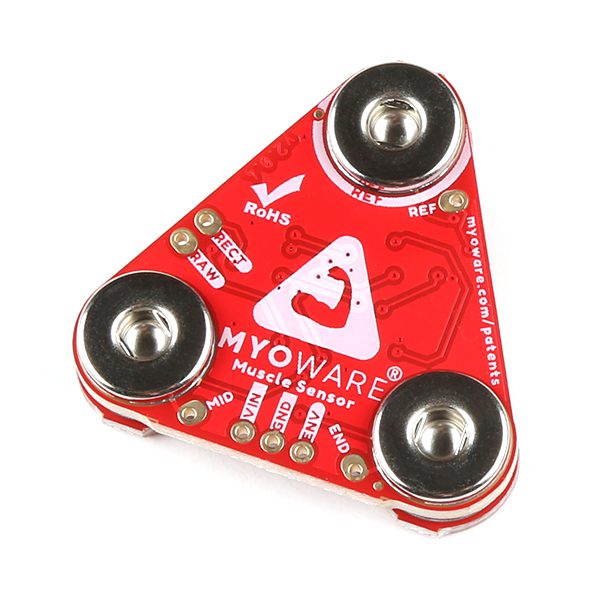

• Capteur musculaire MyoWare 2.0 avec conception portable et extensibilité transparente
  • Protection contre l’inversion de polarité
  • Gain réglable
  • Connecteurs : 3 broches femelles (électrodes d’entrée), 3 broches mâles (sortie d’alimentation et d’enveloppe EMG)
  • Modes de sortie : brut, rectifié et enveloppe
  • Dimensions : 37,57 mm x 35,90 mm
• Blindage de câble MyoWare 2.0 pour les cas d’utilisation où les coussinets du capteur ne peuvent pas être montés directement sur le capteur musculaire
  • 1x connecteur TRS 3,5 mm
  • 3x broches à pression mâles (électrodes d’entrée)
  • Dimensions : 37,57 mm x 35,90 mm
• 1x Mini tournevis SparkFun
• 1 câble USB A vers C réversible de 2 m
• 2x électrodes de surface jetables EMG/ECG/EKG – 24 mm (paquet de 10)
• 1x Câble de capteur – Électrodes (3 connecteurs)

Advancer Technologies fournit une bibliothèque Arduino MyoWare hébergée sur GitHub qui fournit une interface pour interagir avec l’écosystème MyoWare 2.0 à l’aide d’Arduino. Un isolateur USB est recommandé si la carte de développement est connectée à un ordinateur alimenté par le secteur. La page produit contient des informations détaillées sur les composants et la manière dont ils peuvent être utilisés. Le site Web MyoWare propose également plusieurs tutoriels et guides pour vous aider à démarrer avec l’écosystème MyoWare 2.0. La vidéo ci-dessous montre le capteur musculaire MyoWare 2.0 en action avec une autre carte ESP32 (pas la SparkFun ThingPlus)

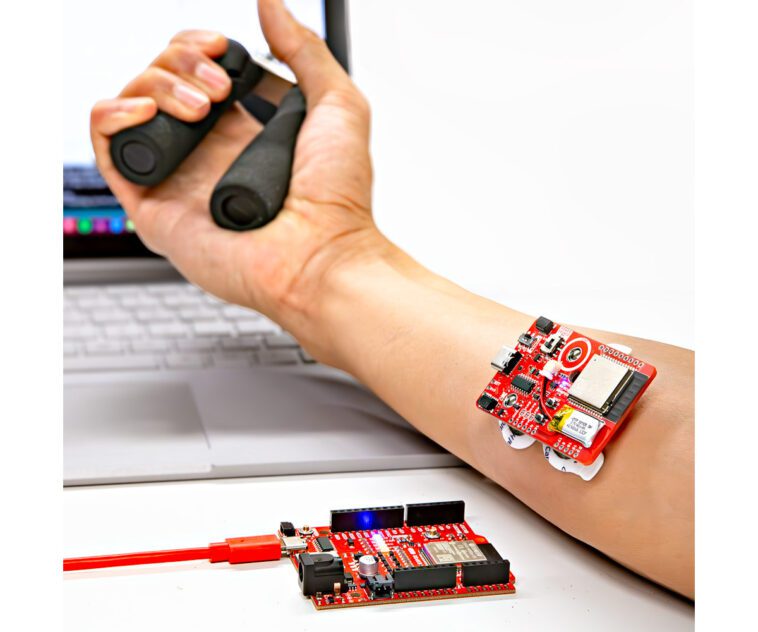

Le kit sans fil MyoWare est adapté aux applications portables qui permettent aux utilisateurs de contrôler les appareils avec leurs muscles plutôt qu’avec des boutons, des leviers ou des joysticks. Il s’agit notamment de la robotique, des jeux vidéo, des prothèses et d’autres projets innovants. Son prix est de 120 $ sur SparkFun, avec des remises sur quantité disponibles.
