Le kit NAS FriendlyELEC CM3588 est livré avec quatre sockets M.2 Key-M 2280 PCIe Gen 3 x1

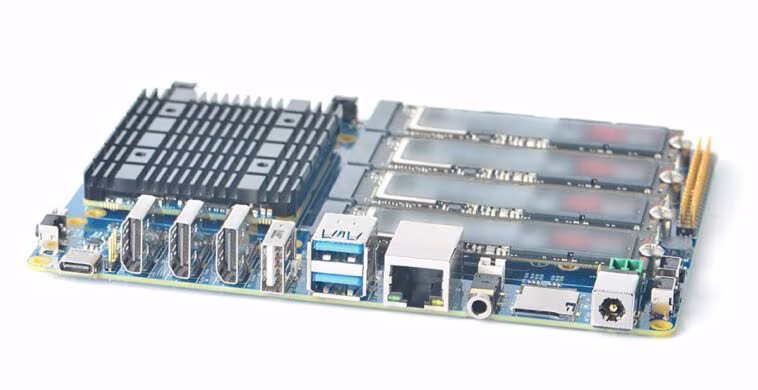

Le kit NAS FriendlyELEC CM3588 est une nouvelle carte Rockchip RK3588 avec quatre sockets M.2 Key-M chacun avec une interface PCIe Gen 3 x1 et conçue pour accepter 2280 SSD NVMe ou d’autres modules M.2 PCIe.

Équipée du système sur module CM3588 Core, la carte SDK NAS CM3588 riche en fonctionnalités est également livrée avec un connecteur RJ45 2,5 GbE, deux sorties vidéo HDMI 2.1, une entrée vidéo HDMI 2.0, des connecteurs MIPI DSI et CSI, plusieurs ports USB 3.0/ Ports 3.1 et un en-tête GPIO à 40 broches pour l’extension.

Spécifications du kit NAS FriendlyELEC CM3588 :

• Système sur module – Carte centrale CM3588
  • SoC – Rockchip RK3588
    • Processeur – 4 cœurs Cortex‑A76 jusqu’à 2,4 GHz, 4 cœurs Cortex‑A55 à 1,8 GHz
    • GPU – GPU Arm Mali-G610 MP4 « Odin »
    • Décodeur vidéo – 8Kp60 H.265, VP9, ​​AVS2, 8Kp30 H.264 AVC/MVC, 4Kp60 AV1, 1080p60 MPEG-2/-1, VC-1, VP8
    • Encodeur vidéo – Encodeur vidéo 8Kp30 H.265/H.264
    • Accélérateur d’IA – 6 TOPS NPU
  • Mémoire système – 4 Go, 8 Go ou 16 Go LPDDR4x à 2 133 MHz
  • Stockage – Flash eMMC de 64 Go en option
  • Audio – Codec audio Realtek ALC5616
  • Mise en réseau – Contrôleur Realtek RTL8125BG 2,5GbE
  • 4x connecteurs carte à carte haute densité 100 broches avec USB 3.0/2.0, PCIe Gen 3 x4, 2.5GbE, HDMI Tx/Rx, GPIO, etc…
  • PMIC – Circuit intégré de gestion de l’alimentation Rockchip RK806-1
  • Dimensions – 65 x 55 mm (PCB 8 couches)
  • Poids – Environ 21 grammes
• Carte support – SDK NAS CM3588
  • Stockage
    • Jusqu’à 4 disques SSD M.2 2280 NVMe (voir la section Extension pour plus de détails)
    • Emplacement pour carte MicroSD
    • Empreinte pour le flash SPI
  • Sortie vidéo
    • 2x ports HDMI 2.1, un jusqu’à 8Kp60, l’autre jusqu’à 4Kp60
    • 1x DisplayPort via USB-C jusqu’à 4Kp60
    • Connecteur MIPI DSI à 4 voies
  • Entrée vidéo
    • 1x port d’entrée HDMI 2.0 jusqu’à 4Kp60
    • Connecteur MIPI CSI 4 voies
  • Audio – Prise de sortie audio 3,5 mm, connecteur microphone à 2 broches, buzzer PWM intégré
  • Mise en réseau – port RJ45 2,5 GbE
  • USB
    • 2 ports USB 3.0 Type-A
    • 1 port USB 3.0 USB-C DRP (double rôle) avec prise en charge DisplayPort jusqu’à 4Kp60
    • 1x port hôte USB 2.0
  • Expansion
    • 4x sockets M.2 2280 PCIe chacun avec PCIe 3.0 x1
    • En-tête GPIO à 40 broches avec jusqu’à 2 x SPI, 6x UART, 1x I2C, 8x PWM, 2x I2S, 28x GPIO
  • Divers
    • Connecteur de batterie RTC à 2 broches
    • Récepteur IR
    • Connecteur de ventilateur
    • Bouton MASQUE pour la mise à jour du flash eMMC, bouton de réinitialisation, bouton d’alimentation, bouton du mode de récupération et bouton utilisateur
    • 4x LED pour SSD
    • En-tête UART de débogage à 3 broches
  • Alimentation – 12 V CC via une prise d’alimentation ou un bornier à 2 pôles
  • Dimensions – 160 x 116 mm (PCB 4 couches)
  • Plage de température – 0 à 70°C

Ce n’est pas exactement la première plate-forme matérielle Rockchip RK3588(S) de la société avec des produits précédents, notamment le routeur NanoPi R6S et le NanoPC-T6 SBC, donc la carte CM3588 Core, et par extension, le kit NAS CM3588, bénéficient du travail logiciel effectué. sur les appareils précédents, et FriendlyELEC fournit des images Debian 11, Ubuntu 22.04, Android 12 TV, FriendlyWrt 21.02/23.05 (OpenWrt forks) et OpenMediaVault, tous basés sur un noyau Linux 6.1 LTS assez récent. Vous trouverez toutes ces images et diverses instructions pour démarrer sur le wiki de la carte CM3588 Core. Il existe également un wiki distinct pour la carte support SDK NAS CM3588 qui répertorie principalement les spécifications et fournit des liens vers les schémas, la disposition du PCB et les fichiers mécaniques.

Le prix du module Core CM3588 avec dissipateur thermique commence à 95 $ avec 4 Go de RAM et sans flash, tandis que le kit NAS CM3588 avec le module Core avec dissipateur thermique et la carte support SDK NAS CM3588 commence à 130 $. Vous aurez toujours besoin d’une alimentation 12 V/2 A et d’une carte microSD pour démarrer le système d’exploitation, donc certaines personnes peuvent envisager un kit avec un module Core de 8 Go + 64 Go, la carte de support et une alimentation 12 V/2 A à la place pour 154,89 $ plus expédition. La variante avec 16 Go de RAM ajoute 15 $ supplémentaires.
