Modos Paper Dev Kit : moniteurs E-Ink 75 Hz avec FPGA Xilinx Spartan-6 dès 199 $

L’univers des affichages E-Ink franchit une étape technologique majeure avec le Modos Paper Dev Kit. Selon cnx-software, cette solution open hardware exploite un FPGA Xilinx Spartan-6 pour atteindre un taux de rafraîchissement de 75 Hz avec faible latence, révolutionnant les performances traditionnelles des écrans électrophorétiques. Compatible avec des affichages 4 à 42 pouces en niveaux de gris ou couleur, le système propose connectivité HDMI et USB-C pour fonctionner sous Linux, macOS et Windows, ciblant les développeurs souhaitant créer des moniteurs E-Ink haute performance.

Xilinx Spartan-6 LX16 et gateware Caster : architecture FPGA contre latence E-Ink

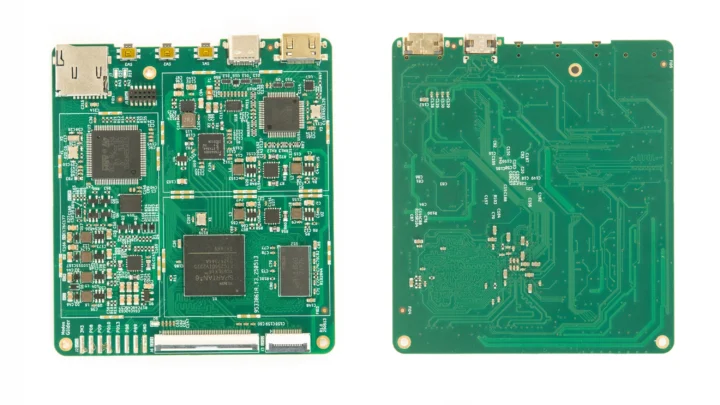

Le cœur du système Modos Paper repose sur un FPGA AMD/Xilinx Spartan-6 LX16 exécutant le gateware Caster open-source, spécialement conçu pour minimiser la latence des affichages électrophorétiques. Cette approche FPGA permet d’atteindre un délai de traitement inférieur à 20 µs, performance impossible avec les contrôleurs traditionnels ARM ou x86.

L’architecture intègre un microcontrôleur STM32H750 ARM Cortex-M7 gérant communication USB, mises à jour firmware et applications autonomes. Le traitement atteint 133 MP/s avec tramage par diffusion d’erreur activé et 200 MP/s désactivé. Une mémoire DDR3-800 dédiée sert de framebuffer pour les opérations haute fréquence.

Le gateware Caster supporte les panneaux électrophorétiques à interfaces parallèles (E Ink, OED et DES) avec compatibilité écrans monochrome et couleurs à filtre. Les modes de sortie incluent binaire, 4 niveaux et 16 niveaux avec optimisations latence spécifiques. La segmentation écran permet mises à jour régionales contrôlables depuis le logiciel hôte.

Les algorithmes de tramage matériel comprennent Bayer, Blue-Noise et diffusion d’erreur sans latence additionnelle. Cette approche hardware contraste avec les implémentations software des solutions concurrentes, expliquant les gains de performance substantiels observés.

L’entrée vidéo dual comprend USB Type-C DisplayPort avec décodeur PTN3460 embarqué et connecteur MicroHDMI pour entrée DVI via décodeur ADV7611. L’alimentation papier électronique fournit jusqu’à 1A de courant crête sur rail ±15V avec support mesure tension VCOM de retour.

199 $ contre Waveshare E-Paper HAT : 75 Hz face aux solutions traditionnelles

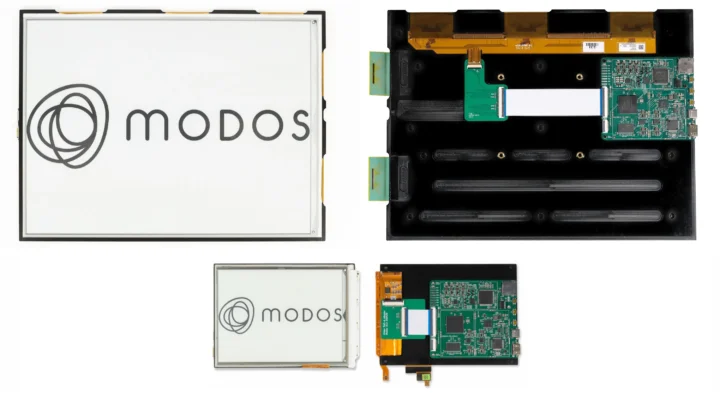

Les deux configurations proposées par Modos Tech comprennent un modèle 6 pouces (résolution 1448×1072) et un modèle 13,3 pouces (1600×1200), tous deux atteignant le taux de 75 Hz via interfaces HDMI et USB-C. Les modes programmables exploitent des API disponibles en Rust, Python et C pour personnalisation applicative.

Le tableau comparatif révèle les avantages performance du Modos Paper face aux solutions établies. Contre le Waveshare E-Paper HAT, PaperBack 6 et EPDIY, la solution FPGA atteint des taux de rafraîchissement significativement supérieurs au prix d’une consommation énergétique accrue. Cette équation performance/consommation cible les applications où la réactivité prime sur l’autonomie.

La campagne Crowd Supply vise un objectif de financement de 110 000 $ avec deux niveaux de contribution : 199 $ pour le kit 6 pouces et 599 $ pour le modèle 13,3 pouces. Ces tarifs incluent expédition mondiale mais nécessitent patience, les livraisons étant programmées fin janvier 2026.

Chaque kit arrive pré-assemblé avec écran, carte principale, adaptateur, câble ruban et câble USB-C. L’approche open-source facilite personnalisations via ressources GitHub incluant hardware KiCad, firmware STM32H750, documentation extensive pour Glider, et gateware Caster pour FPGA.

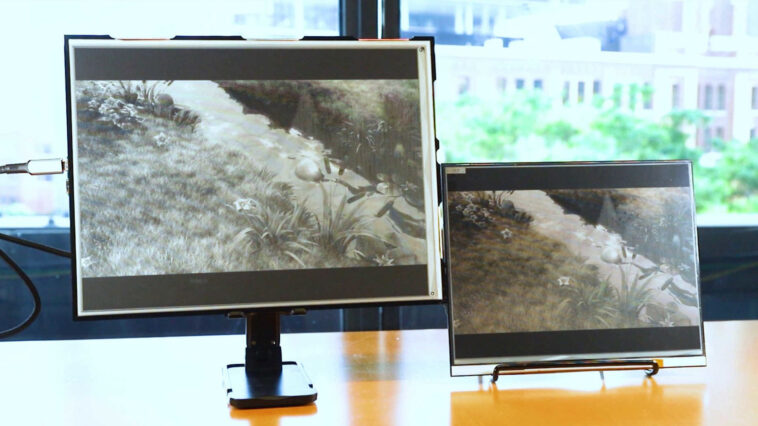

Cette initiative Modos Tech illustre l’évolution des affichages E-Ink vers des applications interactives haute performance, dépassant les limitations traditionnelles de rafraîchissement lent. L’architecture FPGA ouvre des perspectives pour moniteurs secondaires, signalisation dynamique et interfaces utilisateur réactives exploitant les avantages énergétiques E-Ink sans sacrifier l’expérience utilisateur.
