Le kit de récupération d’énergie intérieure DFM8001 exploite l’énergie solaire (et l’énergie mécanique, thermique et RF avec du matériel supplémentaire)

Le kit de récupération d’énergie ambiante intérieure DFRobot DFM8001 peut alimenter les appareils IoT en exploitant l’énergie solaire, et la société affirme qu’il peut également capturer l’énergie mécanique, thermique et RF de l’environnement local, mais il n’y a aucun moyen de le faire avec ce kit sans matériel supplémentaire.

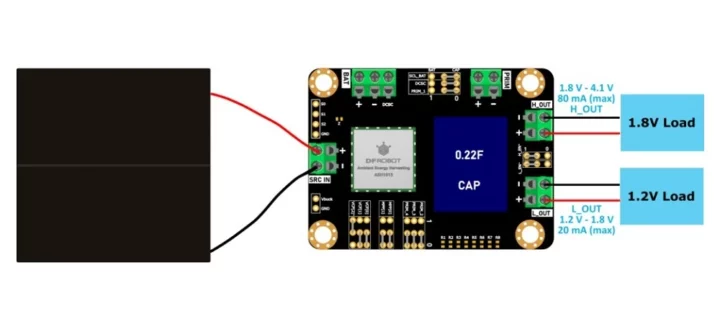

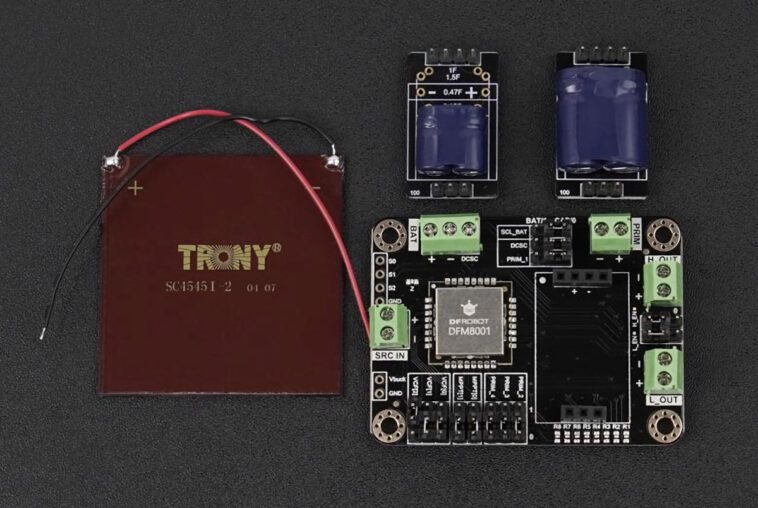

Le kit DFRobot comprend une carte d’évaluation avec le module de récupération d’énergie DFM8001 de la société, deux supercondensateurs enfichables et un panneau solaire utilisé comme entrée d’alimentation. Vous pouvez également utiliser d’autres sources émettant au moins 150 mV collectant de l’énergie à partir de sources RF, thermiques ou mécaniques. La carte comporte deux sorties, une borne basse tension (1,2-1,8 V) jusqu’à 20 mA et une borne haute tension (1,8 V-4,1 V) jusqu’à 80 mA, ainsi que deux connecteurs de batterie et quelques cavaliers pour la configuration.

Spécifications du kit de récupération d’énergie DFM8001 :

• Tension de fonctionnement – ​​3,3 V à 5,5 V CC
• Condition de démarrage à froid – Entrée > 400 mV 15uW
• Tension de maintien après démarrage à froid – 150 mV.
• Plage de tension d’entrée – 150 mV – 5 V via le bornier SRC IN à 2 broches
• Rapport MPPT – 70 %, 75 %, 85 %, 90 % (réglable)
• Fréquence de détection automatique MPPT – 5 fois par seconde
• Sortie de régulation de tension double LDO
  • Borne basse tension à 2 broches – 1,2 à 1,8 V jusqu’à 20 mA (activé/désactivé avec un cavalier), par exemple pour une carte MCU basse consommation
  • Borne haute tension à 2 broches – 1,8 à 4,1 V jusqu’à 80 mA (activé/désactivé avec un cavalier), par exemple pour un récepteur RF de faible puissance
• Gestion du stockage d’énergie
  • Modules de stockage d’énergie à supercondensateur 1,5F et 0,22F (connectés via des connecteurs à 4 broches + 3 broches)
  • Bornier PRIM 2 broches pour batterie primaire
  • Bornier BAT à 3 broches pour dispositif de stockage d’énergie externe avec +, – et DCSC.
  • Protection contre les surcharges réglable – 2,7 V – 4,5 V
  • Protection réglable contre les décharges excessives – 2,2 V – 3,6 V
  • Avertissement de batterie faible
  • Indication de sortie LDO disponible
  • Passer à la batterie de secours après 600 ms
• Prend en charge la batterie de secours jetable
• Panneau solaire
  • Point de puissance maximale – 70 %
  • Puissance maximale – 90uW à 200Lux
• Dimensions
  • Modules – 15 x 15 x 3,5 mm
  • Carte d’évaluation – 57 x 42 mm
  • Panneau solaire en silicium amorphe – 45 x 45 mm
• Plage de température (pour le module DFM8001 uniquement) – Fonctionnement : -40°C à +125°C ; stockage : -40°C à +150°C

La documentation du kit d’évaluation pourrait être meilleure, mais je suppose que c’est suffisant pour commencer. Vous trouverez également un autre wiki pour le module DFM8001 spécifiquement. La société affirme qu’en plus du panneau solaire de base en silicium amorphe fourni dans le kit, les utilisateurs peuvent utiliser des panneaux photovoltaïques à plus haut rendement tels que des panneaux solaires organiques ou sensibilisés aux colorants.

Les applications incluent généralement la récupération d’énergie lumineuse intérieure, les nœuds Internet des objets (IoT) auto-alimentés, les systèmes Smart Home, la surveillance industrielle, la gestion des actifs et l’IoT ambiant. DFRobot vend le kit de récupération d’énergie ambiante intérieure DFM8001 pour 16,90 $. Vous pouvez également acheter le module DFM8001 seul pour 4,90 $.
