Le kit de développement SparkFun DiGi X-on Lorawan combine la passerelle Digi HX15 avec nœud IoT RP2350 et module de capteurs environnementaux

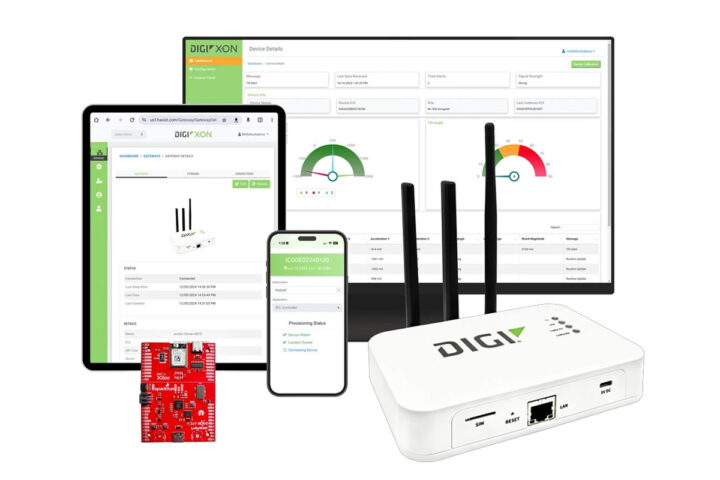

SparkFun a récemment publié le kit de développement Digi X-On Lorawan un kit de développement IoT tout-en-un conçu pour simplifier la configuration et le déploiement des systèmes IoT basés sur LORA. Il comprend la passerelle DIGI HX15, le nœud IoT SparkFun pour Lorawan et le capteur environnemental ENS160 / BME280, permettant un prototypage rapide et une connectivité à l’aide de la plate-forme cloud Digi X-on.

Le nœud SparkFun IoT est construit autour du microcontrôleur Raspberry Pi RP2350, qui dispose d’un flash 16 Mo, de 8 Mo de PSRAM, de plusieurs GPIO, de support de batterie Lipo, de stockage microSD et de connectivité USB-C. Il intègre également le module Digi Xbee LR pour la communication Lorawan à longue portée avec une connectivité cloud pré-activée. Avec un connecteur QWIIC intégré et un support Arduino, ce kit de développement est idéal pour des applications telles que la surveillance industrielle, la détection environnementale, l’agriculture intelligente, la collecte de données à distance, etc.

Spécifications de la passerelle Digi HX15

• Microprocesseur – MPU STMICRO STM32MP157C avec cortex A7 à double cœur @ 650 MHz, cortex-M4 @ 209 MHz avec FPU / MPU, GPU 3D, botte sécurisée, Crypto Engine
• Mémoire – 512 Mo de RAM
• Stockage – 8 Go EMMC Flash
• Connectivité
  • Ethernet – Port Gigabit Ethernet RJ45
  • Lorawan
    • Bandes régionales
      • Modèle américain – US915
      • Modèle de l’UE – EU868
    • MAX TX POWER – +27 dbm
    • Sensibilité Rx – −138 dBm
    • Canaux – 8 Rx / 1 TX
    • Antenne Lora – type SMA, omnidirectionnel, 50 Ω, max. entrée 25 W
  • Connectivité cellulaire (modèles LTE en option)
    • Modèle américain – LTE Cat 1 (bandes B2, B4, B12); 3G (B2, B4, B5)
    • Modèle EU – LTE Cat 1 (bandes B1, B3, B7, B8, B20, B28A); 3G (B1, B8); Fallback 2G (B3, B8)
    • SIM – Micro Sim (3FF), carte SIM pré-activée incluse
    • Antennes cellulaires – type SMA, omnidirectionnel, 50 Ω
  • Sécurité – cryptage AES 256 bits
• Alimentation – 5V DC via USB-C
• Dimensions – 14,61 x 14,61 x 3,17 cm
• Poids – 2,2 kg
• Température de fonctionnement: -25 ° C à 55 ° C, sans condensation
• Émissions / immunité – CE, rouge, FCC Partie 15 Sous-partie B, Can ICES-003
• Sécurité – CEI 62368-1, CB, EN 62311

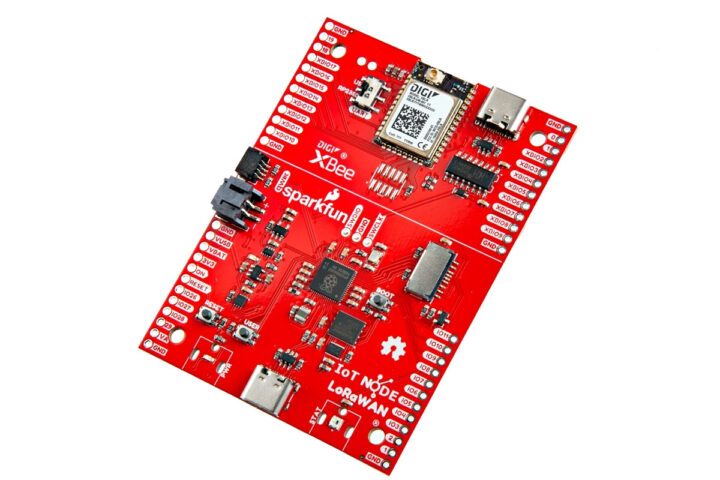

Node IoT SparkFun pour les spécifications de Lorawan

• Soc – Raspberry PI RP2350A MCU
  • Processeur
    • Dual-core ARM Cortex-M33 @ 150 MHz avec ARM Trustzone
    • Hazard 32 bits double-core3 RISC-V @ 150 MHz
    • Jusqu’à deux cœurs peuvent être utilisés en même temps
  • Mémoire – 520 Ko SRAM
  • Stockage OTP de 8KB
  • Sécurité – Boot sécurisé
• Mémoire – 8 Mo de psram
• Stockage – carte microSD et Flash QSPI 16 Mo
• Connectivité – Module Lorawan DiGi Xbee LR
  • Plage de fréquences – 902-928 MHz (États-Unis), 868-870 MHz (UE)
  • Certifié FCC et IC
• Connecteur USB – Type-C pour l’alimentation et la programmation
• Expansion
  • 15 broches GPIO multifonction
  • Jusqu’à 8x PWM à 2 canaux
  • Jusqu’à 2x uarts, bus 2x i2c, bus SPI 2x
• Mission
  • Réinitialiser, démarrer et boutons utilisateur
  • PWR (rouge) – indicateur de puissance de 3,3 V
  • CHG (jaune) – indicateur de charge de batterie
• Pouvoir
  • Connecteur JST à 2 broches pour la batterie Lipo (non inclus)
  • USB-C (5V)
  • Charger Lipo (MCP73831, taux de charge de 500mA)
  • Gauge de carburant (MAX17048)
• Dimension – 83 mm x 59 mm

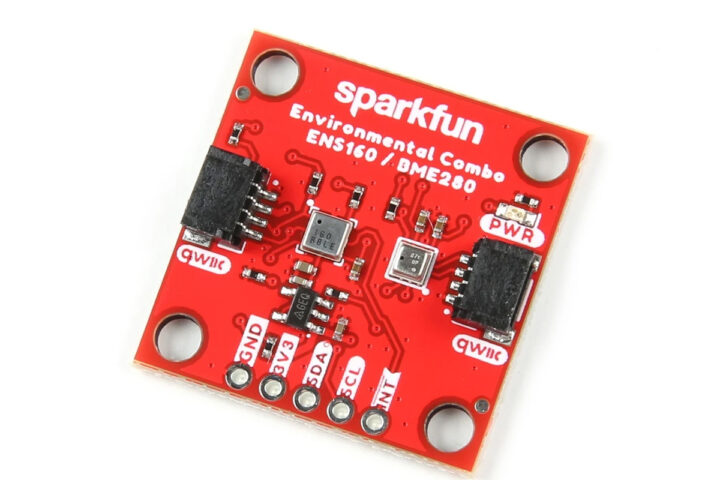

SPARKFUN ENS160 / BME280 Spécifications combinées environnementales

• ENS160 (capteur de qualité de l’air)
  • Index de la qualité de l’air (AQI) – UMWELTBUNDESAMT (UBA) Standard
    • Gamme – 1 à 5
    • Résolution – 1
  • CO2 équivalent (ECO2)
    • Gamme – 400 à 65 000 ppm
    • Résolution – 1 ppm
  • Composé organique volatil total (TVOC)
    • Plage – 0 à 65 000 ppb
    • Résolution – 1 ppb
  • Humidité et compensation d’ozone
  • Contrôle de chauffage de capteur indépendant
  • Adresse i²c – 0x53 (par défaut) ou 0x52
• BME280 (température, humidité, capteur de pression)
  • Température
    • Plage – -40 ° C à 85 ° C
    • Précision – ± 0,5 ° C (0 ° C à 65 ° C)
    • Résolution – 0,01 ° C
  • Humidité
    • Plage – 0% à 100% Rh
    • Précision – ± 3% (20% à 80% RH)
    • Résolution – 0,008% Rh
  • Pression
    • Gamme – 30 000 PA à 110 000 PA
    • Précision absolue – ± 100 PA
    • Précision relative – ± 12 PA
    • Résolution – 0,18 PA
  • Estimation d’altitude
    • Plage – 0 pieds à 30 000 pieds (9,2 km)
    • Précision relative – ± 1 m au niveau de la mer, ± 2 m à 30 000 pieds
  • Adresse I²C – 0x77 (par défaut) ou 0x76
• Connectivité
  • 2x connecteurs QWIIC (interface I²C)
  • Broches d’en-tête de 0,1 pouce pour une connexion alternative
• Mission
  • Power LED
  • Résistances de traction I²C (2,2kΩ)
  • Adresses I²C sélectionnables via des cavaliers
• Alimentation électrique
  • Tension d’entrée – 3,3 V via le câble QWIIC
  • Tension de fonctionnement ENS160 – 1,71 V à 1,98 V
  • Tension de fonctionnement BME280 – 1,71 V à 3,6 V
  • Regulseur de tension à bord 1.8 V AP2127K pour ENS160
• Dimensions – 1,0 x 1,0 pouces (25,4 x 25,4 mm)
• Poids – 2,50 g

Sparkfun propose deux versions du kit de développement Digi X-on Lorawan pour la compatibilité régionale: un pour l’Amérique du Nord et un pour l’Europe. La principale différence entre les deux est les fréquences radio (Lorawan et Cellular), qui sont conçues pour se conformer aux réglementations régionales dans chaque zone. Toutes les autres fonctionnalités matérielles et logicielles sont essentiellement les mêmes sur les deux kits.

Le kit de développement Lorawan SparkFundigi X-ON prend en charge une variété de logiciels et d’outils pour le développement, la configuration et la gestion à distance. Le cloud Digi X-On permet l’approvisionnement en périphérique sécurisé, la visualisation des données en temps réel et les mises à jour du micrologiciel OTA, tandis que Digi Remote Manager (DRM) fournit des diagnostics de passerelle et une gestion des politiques de sécurité. La passerelle HX15 exécute Digi Embedded Yocto Linux sur le MPU STM32MP157C.

Le nœud SparkFun IoT pour Lorawan peut être programmé avec le SDK Arduino, Micropython et le SDK Raspberry Pi Pico (C / C ++), qui comprend des bibliothèques pour Lorawan. Digi XCTU simplifie la configuration du module et les choses pile (TTS) propose un autre serveur réseau open-source. Les développeurs peuvent également enregistrer et visualiser les données des capteurs à l’aide de bibliothèques Python QWIIC, de Grafana ou de Node-Red, tandis que la sécurité est gérée via les API MBED TLS, MQTT et HTTP.

Les modèles Digi X-On North America et Europe sont tous deux disponibles en pré-commande pour 395 $ sur le magasin Sparkfun. Pour plus de détails sur le produit, vous pouvez visiter les pages de produits individuelles et la documentation de la passerelle Digi HX15, du nœud SparkFun IoT pour Lorawan et du capteur environnemental ENS160 / BME280.
