Le kit de développement Seeed Studio Wio Tracker 1110 prend en charge Meshtastic pour la communication hors réseau

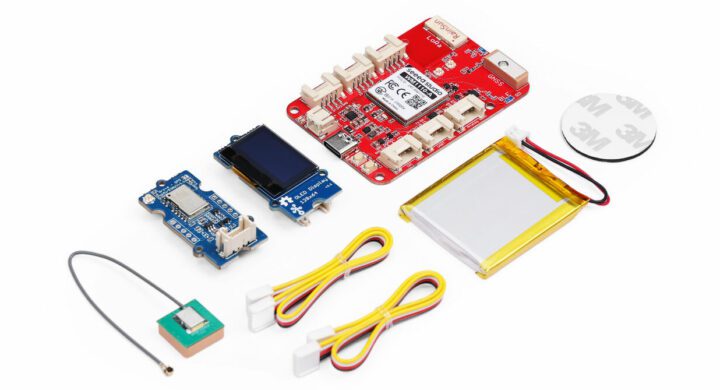

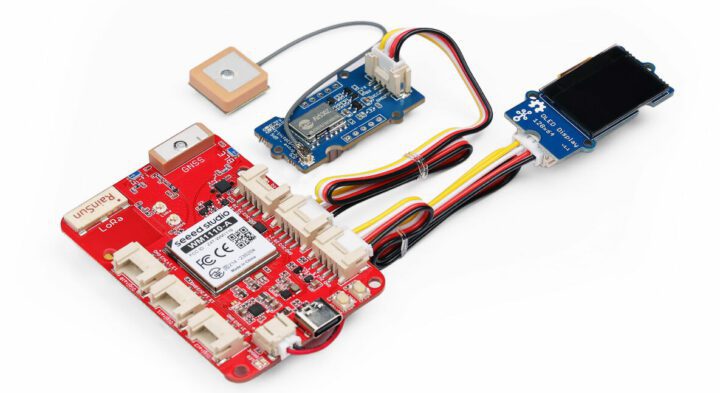

Le Seeed Studio Wio Tracker 1110 est un kit de développement conçu pour fonctionner avec le réseau Meshtastic. La carte est construite autour d’un SoC Bluetooth 5.4 multiprotocole Nordic nRF52840 et utilise l’émetteur-récepteur LoRa Semtech LR1110 pour la communication. Seeed Studio vend la carte de développement Wio Tracker 1110 dans un pack avec un écran OLED et un récepteur GNSS, fournissant tout le nécessaire pour démarrer l’expérimentation du réseau maillé LoRa peer-to-peer.

Meshtastic est un réseau maillé décentralisé, gratuit et open source qui utilise des radios LoRa pour établir un système de communication hors réseau à faible consommation et à longue portée dans des zones dépourvues d’infrastructures fiables. Entièrement piloté par la communauté, Meshtastic permet une communication décentralisée et cryptée sans avoir besoin d’un routeur ou d’un téléphone dédié.

Nous avons déjà écrit plusieurs versions du Wio Tracker, notamment le Wio GPS et le Wio LTE GPS Tracker. Les projets Meshtastic devenant de plus en plus populaires parmi les développeurs et les passionnés, nous verrons probablement de nombreux autres kits de développement prenant en charge Meshtastic.

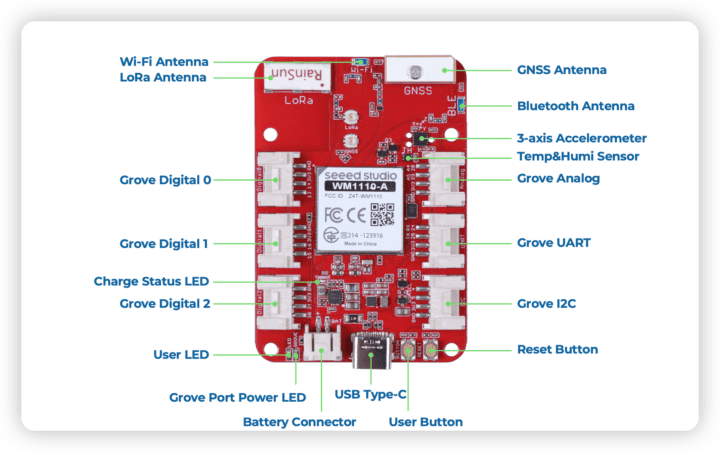

Spécifications du Seeed Studio Wio Tracker 1110

• SoC – Semiconducteur nordique nRF52840
  • • Processeur – Cœur Cortex-M4 32 bits avec FPU fonctionnant à 64 MHz
    • Flash – 1 Mo
    • Mémoire vive – 256 Ko de mémoire vive
    • Sous-système de sécurité Arm TrustZone Cryptocell 310
• Connectivité
  • Via Nordic Semi RF52840
    • Bluetooth 5, Bluetooth Mesh
    • Radio IEEE 802.15.4 pour Zigbee et Thread
    • ANT, propriétaire 2,4 GHz
    • Étiquette NFC-A sur puce
    • Antenne – Antenne à puce 2,4 GHz intégrée ou connecteur u.FL pour antenne externe
    • Zigbee 3.0, (mise à jour de Thread/Matter en développement)
  • Par Semtech LR1110
    • Émetteur-récepteur RF semi-duplex LoRa/(G)FSK fonctionnant dans la bande 1863~928 (antenne à puce ou connecteur u.FL pour antenne externe)
    • Compatible avec la norme LoRaWAN 1.0.4
    • Balayage GNSS (GPS/Beidou) à faible consommation (antenne à puce ou connecteur u.FL pour antenne externe)
    • Balayage passif à très faible consommation Wi-Fi 802.11b/g/n avec antenne à puce intégrée
    • Portée – 2 à 10 km (selon l’antenne et l’environnement)
• Capteurs embarqués
  • Capteur TH (SHT41)
    • Température : -40~85°C, ±0,2°C
    • Humidité – 0~100% HR, ±1,8% HR
  • Accéléromètre à 3 axes (non utilisé)
    • Portée – ±2g, 4g, 8g, 16g
    • Bande passante – 0,5 Hz ~ 625 Hz
    • Sensibilité (LSB/g) – 1000 (±2g) à 83 (±16g)
  • Grove GPS Air530 (capteur externe)
    • Tension d’alimentation – 3,3 V/5 V
    • Courant de fonctionnement – ​​jusqu’à 60 mA
    • Température
      • Fonctionnement : -35°C à 85°C
      • Stockage : -55°C à 100°C
• Écran – Écran OLED Grove de 0,96 pouce
  • Tension d’alimentation – 3,3 / 5V
  • Circuit intégré de pilote – SSD1308Z
  • Affichage – Blanc, matrice de points 128×64
  • Taille du panneau – 26,7 × 19,26 mm, zone active – 21,74 × 11,175 mm
  • Température de fonctionnement : -20~70
• USB – USB-C pour l’alimentation et la programmation
• Interface Grove
  • Interface numérique 3x
  • 1x ADC
  • 1x I2C
  • 1x UART
• Divers
  • Connecteur de batterie pour batterie 3,7 V
  • Bouton de réinitialisation
  • Bouton utilisateur
  • LED utilisateur
  • Voyant d’alimentation
  • Indicateur d’état de charge à LED
• Tension d’alimentation – 5 V avec connecteur USB-C
• Dimensions – Non spécifiées

La carte est entièrement open source, donc la société fournit toute la documentation nécessaire, y compris la fiche technique, le fichier Eagle CAD et la fiche technique des modules sur la page produits de Seeed Studio. Le firmware Meshtastic, quant à lui, est disponible sur le référentiel GitHub de la société. Pour ceux d’entre vous qui possèdent déjà un Wio Tracker 1110, vous aurez besoin du récepteur GPS Air530 et de l’OLED, et suivrez les instructions pour mettre à jour le firmware.

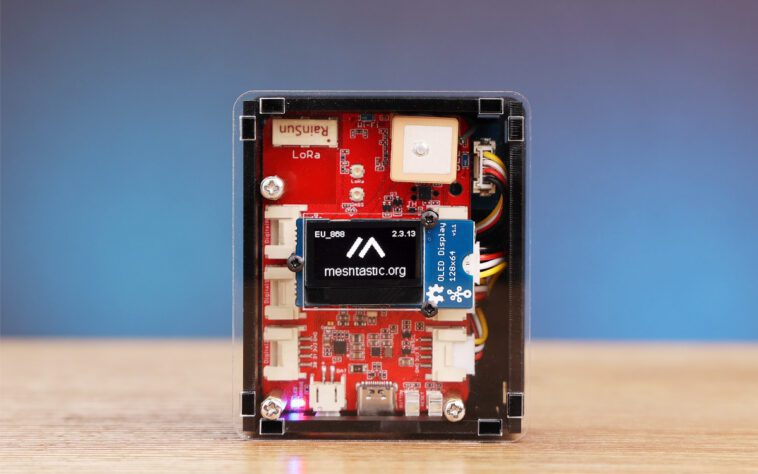

L’entreprise fournit également des fichiers de conception pour un boîtier en acrylique et un boîtier imprimé en 3D qui, selon Seeed Studio, seront disponibles à l’achat une fois que l’entreprise aura reçu suffisamment de commentaires de la part des utilisateurs.

Le kit de développement Wio Tracker 1110 pour Meshtastic est disponible sur SeeedStudio pour 39,90 $, et vous trouverez également la carte Wio Tracker 1110 uniquement sur Aliexpress pour 35,73 $.
