Le kit de développement Iridium Certus 9704 Satellite IoT prend en charge la programmation Arduino et s’intègre à Blynk IoT Cloud

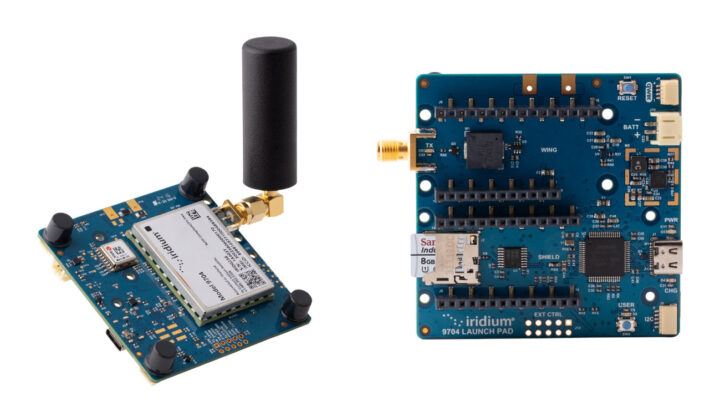

Le kit de développement Iridium Certus 7904 Satellite IoT est un kit de développement compact programmable par Arduino avec connectivité satellite, une carte microSD pour le stockage de données, prise en charge de l’alimentation par batterie USB et LiPo et diverses options d’extension conçues pour les applications IoT et M2M.

Doté d’un module Iridium Certus 9704 pré-approvisionné, le kit de développement prend également en charge les embases d’extension et les connecteurs pour les modules Adafruit FeatherWing, les Arduino Shields, les modules Qwiic/STEMMA QT et les cartes d’extension Arduino I2C (ESLOV). Nous avons écrit sur plusieurs solutions satellite Iridium pendant de nombreuses années, mais je pense que c’est la première fois que nous rencontrons un kit de développement Satellite IoT facile à utiliser, programmable avec l’IDE Arduino et avec l’intégration Blynk IoT Cloud.

Spécifications du kit de développement Iridium Certus 9704 Satellite IoT :

• Module Iridium Certus9704
  • Taille maximale du message – 100 Ko, images et extraits sonores compris via le service IMT (Iridium Messaging Transport)
  • Interface de commande – Protocole série basé sur JSON pour REST (JSPR)
  • Interfaces – Données série ; IPS ; GPIO ; Passage GNSS ; antenne (broche RF); interface numérique
  • Dimensions – 42 x 31,5 x 3,8 mm
  • Poids – 12 grammes
  • Plage de température – -40°C à +85°C
  • Certifications – FCC, UE/Royaume-Uni (CE), Canada (ISED) ; tout est en cours…
• Carte de développement du Launch Pad
  • MCU – Microcontrôleur Microchip ATSAMD21J18A Cortex-M0+ à 48 MHz avec 256 Ko de flash, 32 Ko de SRAM
  • Stockage – Emplacement pour carte MicroSD
  • GNSS – Ublox MAX-M10S
  • Antenne – Antenne hélicoïdale Iridium et adaptateur SMA à angle droit
  • USB – Port USB Type-C pleine vitesse pour l’alimentation et la programmation
  • E/S MCU
    • 3x UART pour module Iridium 9704, module GNSS et extension
    • 2x SPI pour carte microSD et extension
    • 1x I2C
    • 22x broches d’E/S numériques
    • 12x broches PWM
    • 8x entrées analogiques, 1x entrée analogique
    • Courant CC par broche IO – 7 mA
  • En-têtes d’extension utilisant les E/S d’extension MCU
    • En-têtes Adafruit FeatherWing
    • Embases Arduino Shield
    • Connecteur Qwiic/STEMMA QT
    • Connecteur Arduino I2C (ESLOV)
    • Connecteur 10 broches pour contrôle externe
  • Débogage – connecteurs SWD
  • Divers
    • Boutons-poussoirs Reset et User
    • LED d’alimentation, LED de charge, LED Tx, LED utilisateur
    • Buzzer piézo
  • Gestion de l’alimentation
    • 5V via port USB-C
    • Connecteur de batterie à 2 broches
    • Circuit intégré de chargeur Texas Instruments BQ24195L
  • Dimensions – 77 x 67 mm (y compris le connecteur d’antenne)
  • Poids – 43 grammes
• Batterie – Batterie lithium-ion de 2 500 à 3 000 mAh
• Accessoires – câble USB-C, carte microSD

Je n’ai pas été impressionné la première fois que j’ai accédé à la documentation, car elle ressemblait à une seule page avec peu de choses à voir. Mais j’étais juste confus avec la navigation du site Web, et vous y trouverez de la documentation sur le matériel et les logiciels, un guide de démarrage et du code source.

Le kit de développement Iridium Certus 9704 Satellite IoT possède sa propre URL de carte (https://iridium.gitlab.io/9704_launch_pad/documentation/packages/package_iridium_index.json) et une bibliothèque « Iridium 9704 Launch Pad » avec des dépendances incluant Arduino Json, Aduino Log , Arduino BQ24195 et SdFat.

Les instructions expliquent également comment intégrer le devkit au cloud Blynk IoT et charger un croquis Arduino pour commencer. Avec le micrologiciel par défaut, la rampe de lancement Iridium 9704 génère des bips sonores chaque fois qu’elle communique avec un satellite, et vous pouvez également surveiller les barres de signal, la tension de la batterie et les données du récepteur GNSS dans le tableau de bord Blynk.

Les applications pour le module Iridium Certus 9704 et le kit de développement IoT incluent la maintenance prédictive, les diagnostics, la surveillance télémétrique, le suivi des actifs à distance, ainsi que la commande et le contrôle des avions, véhicules et navires sans équipage. La société affirme également que les messages de données de plus grande taille du module conviennent aux applications de télédétection telles que la surveillance de la faune, la détection des incendies de forêt et des inondations, etc.

L’inconvénient de la communication Satellite IoT est souvent le prix, et c’est toujours le cas ici puisque le kit de développement Iridium Certus 9704 Satellite IoT coûte 499 $. Il semble également que vous deviez demander l’autorisation avant de passer une commande, mais c’est peut-être à cause de la disponibilité limitée au lancement, et cela deviendra plus accessible au fil du temps. Plus de détails peuvent être trouvés sur la page produit et dans le communiqué de presse.

Merci à TLS pour le conseil.
