Le kit de développement IoT basse consommation Conexio Stratus Pro nRF9151 prend en charge LTE-M/NB-IoT, DECT NR+, GPS, etc.

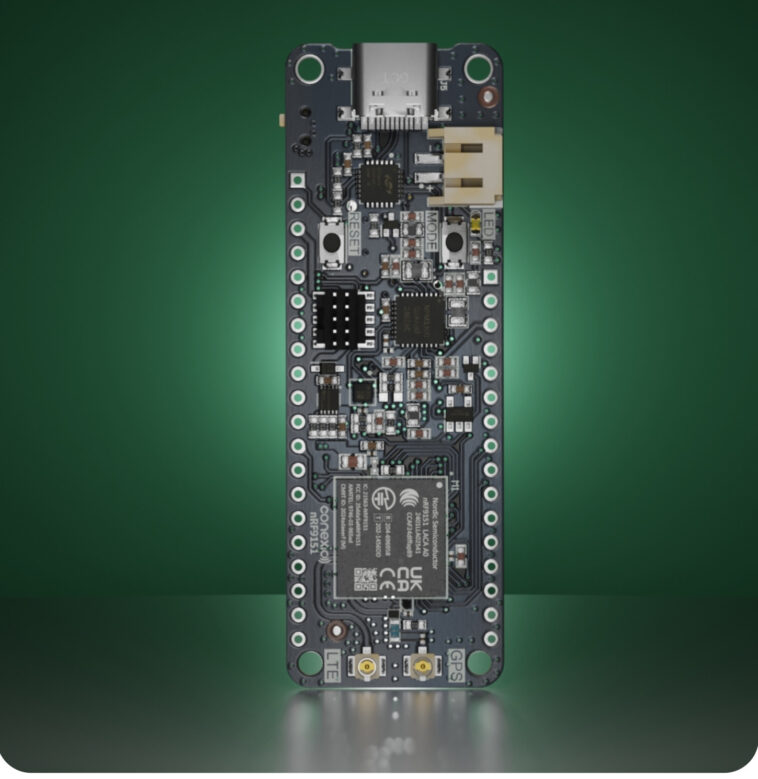

Conexio Stratus Pro nRF9151 est un kit de développement IoT basé sur le système dans l’emballage (SiP) Nordic Semi nRF9151 avec connectivité LTE-M/NB-IoT, DECT NR+ et GNSS conçu pour les produits connectés au cellulaire alimentés par batterie tels que les trackers d’actifs. , moniteurs environnementaux, compteurs intelligents et dispositifs d’automatisation industrielle.

Il est proposé avec le « Stratus Pro Expansion Dock » permettant aux utilisateurs d’ajouter le WiFi 6 via une carte d’extension nRF7002 et divers autres modules via les connecteurs ou prises Grove, Qwiic, MikroBus et Seeed Studio XIAO. Il s’agit d’une mise à jour du Conexio Stratus Pro original basé sur le nRF9161 introduit en juin dernier avec un ensemble de fonctionnalités très similaires. Examinons de plus près les différences potentielles entre les deux versions du devkit.

Spécifications du Conexio Stratus Pro nRF9151 (avec les modifications mises en évidence en gras ou barré) :

• Système en package – Nordic Semi nRF9151 SiP
  • MCU – Arm Cortex-M33 cadencé à 64 MHz avec 1 Mo de chargeur de démarrage MCUBoot préprogrammé Flash, 256 Ko de RAM
  • Modem
    • Émetteur-récepteur et bande de base
    • Prise en charge de 3GPP LTE version 14 LTE-M/NB-IoT
    • Prêt pour DECT NR+. Le réseau maillé DECT NR+ est conçu pour les applications longue portée à faible consommation fonctionnant à 1,9 GHz et prenant en charge jusqu’à un million de nœuds.
    • Récepteur GPS/GNSS
    • Émetteur-récepteur RF pour une couverture mondiale prenant en charge les bandes : B1, B2, B3, B4, B5, B8, B12, B13, B17, B18, B19, B20, B25, B26, B28, B65 (nouveau), B66 et B85 (nouveau)
• Stockage – Mémoire EEPROM I2C 16 Ko (24CW160T)
• Prise en charge SIM – 4FF Nano SIM, eSIM en option ou SIM logicielle
• Antennes
  • 1x connecteur U.FL pour antenne LTE-M/NB-IoT
  • 1x connecteur U.FL pour antenne GPS passive
• Données cellulaires
  • 500 Mo de données cellulaires
  • 250 SMS
  • Valable 10 ans, peut être rechargé ou déplacé vers un nouveau forfait
  • Service disponible dans plus de 100 pays (LTE + NB-IoT)
• USB – 1x port USB Type-C pour USB vers série, DFU, programmation et débogage du micrologiciel d’application, chargement de la batterie
• Capteurs
  • Accéléromètre 3 axes STMicro LIS2DH
  • Jauge de carburant de batterie (activée par nPM1300 PMIC)
  • Capteur de température (sur puce nRF9151)
• Expansion
  • En-tête compatible Feather avec 28 broches GPIO programmables
  • Connecteur QWIIC pour périphériques externes tels qu’une petite caméra pour les applications ML
• Débogage
  • Prend en charge les programmeurs basés sur J-Link et CMSIS-DAP
  • Connecteur à broches mini SWD/JTAG à 10 broches (pas de 1,27 mm)
• Divers
  • 2x boutons poussoirs (1x réinitialisation, 1x programmable)
  • LED programmable
• Gestion de l’alimentation
  • Plage de tension – 1,8 à 5,5 V
  • Connecteur JST 2 broches pour batterie LiPo
  • Tensions de sortie (via les connecteurs) – 1,8 V, 3,3 V, 5 V (VUSB), VBAT
  • Interrupteur à glissière SPDT pour allumer ou éteindre Stratus Pro
  • Courant de repos de toute la carte < 9 μA
  • PMIC – Nordique nPM1300
    • Chargeur de batterie 800 mA
    • Double régulateur DC/DC abaisseur de 200 mA
  • CI de charge – Texas Instruments BQ25185
    • Entrées de charge : 3 V à 18 V
    • Prend en charge les compositions chimiques des batteries Li-ion, Li-Poly et LiFePO4
  • CI de récupération d’énergie
    • Chargeur de batterie embarqué avec récupérateur d’énergie solaire
    • Courant de charge continu jusqu’à 1A
    • Tension d’alimentation d’entrée – 4,4-6 V
    • Prend en charge les types de batteries Li-ion, Li-Poly et LiFePO4
    • Ajustement automatique du courant de charge en fonction de la capacité de sortie de l’alimentation d’entrée
• Dimensions – 66,04 x 25,40 mm

Il ne semble y avoir aucune différence entre les deux kits de développement, mis à part que le module nRF9151 est plus petit que le nRF9161, et potentiellement un capteur de température sur le nRF9151 et un circuit intégré de charge différent. J’ai donc demandé à Conexio, et ils m’ont répondu que les deux devkits étaient essentiellement les mêmes, mais que le devkit nRF9151 est moins cher :

En termes de module et de fonctionnalités, il n’y a aucune différence sauf comme vous l’avez mentionné, le nRF9151 a un encombrement plus petit que le nRF9161.

Le Stratus Pro nRF9151 est également proposé à un meilleur prix que le précédent.

Le reste est exactement le même.

Pour cette raison, la société m’a également dit qu’elle passait du Conexio Stratus Pro nRF9161 au nRF9151 en tant que dispositif de support à long terme. Cela signifie également que le support logiciel est le même, vous pouvez utiliser la même documentation et le même firmware. Ce dernier a été amélioré au cours des derniers mois avec un exemple Datacake mis à niveau poussant les données du SHT4x, de la batterie et de l’accéléromètre vers le cloud, la prise en charge des capteurs DPS310, BME280 et SHT3XD, le chargement de la batterie via USB avec le PMIC nPM1300, la numérisation Wi-Fi. capacités utilisant le nRF7002EB et surveillance à distance de la batterie via un modem cellulaire.

Alors que la Conexio Stratus Pro nRF9151 peut être utilisée comme carte autonome grâce au cœur de processeur ouvert permettant aux utilisateurs d’exécuter leur propre application sur le nRF9151, la société fournit également la carte d’extension Stratus Pro avec les fonctionnalités suivantes :

• Compatible avec Stratus Pro nRF9161 et nRF9151
• Prise en charge facultative de Bluetooth 5, ZigBee, Thread, Matter et/ou Wi-Fi 6 avec
  • Prise pour module série Seeed Studio XIAO
  • Connecteur pour nRF7002 EB de Nordic Semiconductor
• Extension d’E/S
  • 2x connecteurs QWIIC
  • 2x prises Grove
  • Prise mikroBUS pour cartes MikroElektronika Click

Le kit de développement Stratus Pro nRF9151 peut être précommandé dès maintenant pour 69 $, et la station d’extension ajoute 25 $ supplémentaires avec une expédition prévue avant la fin de l’année. Ce sont des échantillons d’une petite série de production de 60 unités, et il ne reste que 9 pièces au moment de la rédaction. On ne sait pas quand la production de masse commencera, et le prix de 69 $ est une offre « super early bird » pour les précommandes uniquement. Quelques détails supplémentaires peuvent être trouvés sur la page du produit.
