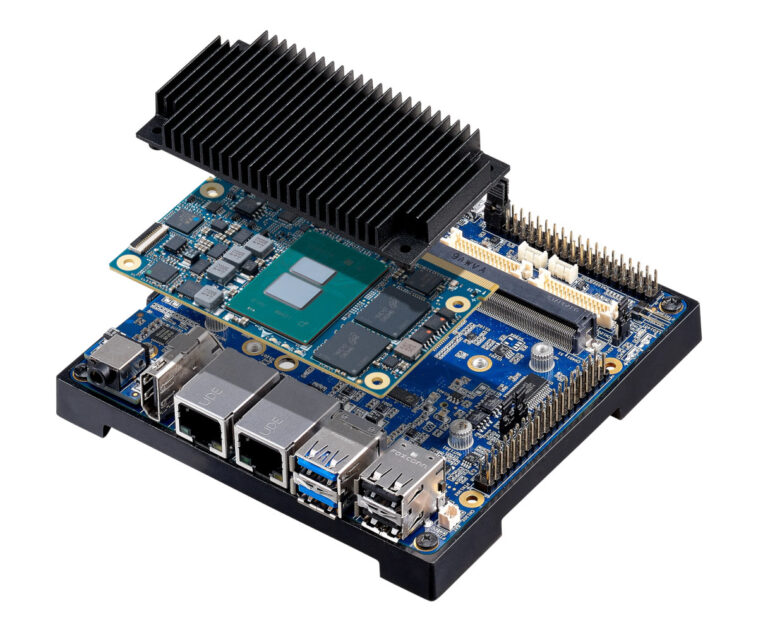

L’I-Pi SMARC Amston Lake d’ADLINK est un kit de développement sans ventilateur basé sur un système sur module compatible SMARC 2.1 avec un SoC quadricœur Intel Atom X7433RE, 8 Go de mémoire LPDRR5 et jusqu’à 256 Go de mémoire flash eMMC, plus une carte de support avec double 2,5 GbE avec TSN, deux en-têtes GPIO compatibles Raspberry Pi et une gamme d’autres interfaces.
Ceux-ci incluent des interfaces d’affichage MIPI DSI, HDMI, eDP et double canal LVDS à 4 voies, deux interfaces de caméra MIPI CSI, une prise audio 3,5 mm, quatre ports USB Type-A, trois prises PCIe M.2 pour le stockage, sans fil, et la connectivité cellulaire.
Spécifications du kit de développement I-Pi SMARC Amston Lake :
- Module LEC-ASL SMARC 2.1
- Amston Lake SoC – Processeur quadricœur Intel Atom x7433RE avec 6 Mo de cache, carte graphique Intel UHD 32EU ; 9W TDP
- Mémoire système – 8 Go LPDDR5
- Stockage – Flash eMMC de 32 Go à 256 Go
- Interface hôte – connecteur périphérique MXM 314 broches
- Stockage – 1x SATA III (6 Gbit/s)
- Affichage – LVDS double canal 18/24 bits
- Caméra – MIPI CSI 2 voies, MIPI CSI 4 voies
- Audio – Codec audio HDA sur porteuse
- Mise en réseau – 2x 2,5GbE (compatible TSN sur les SKU RE)
- USB
- 2x USB 3.2 génération 2
- 4x USB 2.0

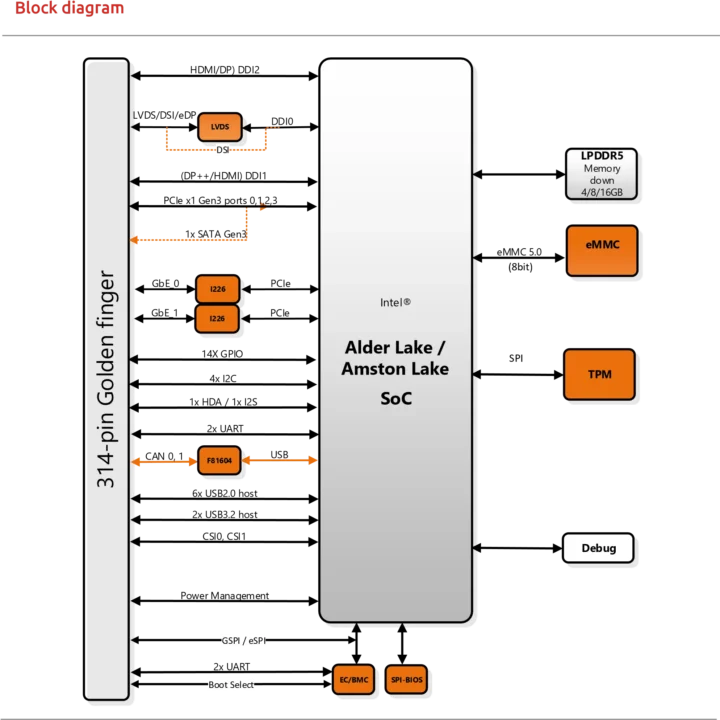

- PCIe – 4 voies PCIe x1 Gen3 (certaines configurations PCIe sont facultatives, voir le schéma fonctionnel ci-dessous)
- E/S basse vitesse – 4x UART, 2x CAN 2.0B, 2x SPI, 4x I2C, 14x GPIO avec interruption, 1x avec PWM
- Contrôleur de carte SEMA – Surveillance de tension/courant, séquencement d’alimentation, logistique, informations médico-légales, contrôle à écran plat, contrôle I2C, contrôle GPIO, flash utilisateur, BIOS de sécurité (double BIOS), minuterie de surveillance, contrôle des ventilateurs
- En-tête de débogage – connecteur de câble plat polyvalent à 30 broches à utiliser avec le module de débogage DB30 fournissant un accès JTAG et BMC ; UART, points de test de puissance ; LED de diagnostic, alimentation, réinitialisation, configuration de démarrage
- Sécurité – TPM 2.0 (basé sur SPI)
- Divers
- AMI Aptio V
- Bus de gestion – I2C, SMBus
- Super E/S – Pris en charge sur l’opérateur si nécessaire (prise en charge standard W83627DHG-P, autres Super E/S prises en charge par projet)
- Alimentation – 5 V CC
- Dimensions – 82 x 50 mm (module SMARC 2.1 de taille courte)
- Plage de température
- Norme : 0°C à 60°C
- Extrêmement robuste : -40°C à 85°C (SKUs intégrés uniquement)
- Humidité
- 5 à 90 % d’humidité relative en fonctionnement, sans condensation
- Stockage à une humidité relative de 5 à 95 % (et fonctionnement avec vernissage)
- Chocs et vibrations
- CEI 60068-2-64 et CEI-60068-2-27
- MIL-STD-202F, méthode 213B, tableau 213-I, condition A et méthode 214A, tableau 214-I, condition D (à confirmer)
- HALT – Contrainte thermique, contrainte vibratoire, choc thermique et test combiné
- Stockage
- Emplacement pour carte MicroSD
- Prise M.2 M-Key pour SSD
- Afficher I/F
- HDMI 1.4b/2.0b jusqu’à 4Kp60
- LVDS, MIPI DSI, eDP 1.3 (option BoM)
- Caméra I/F – MIPI CSI 2 voies, MIPI CSI 4 voies (non répertoriées dans les spécifications, mais présentées dans les photos et le schéma fonctionnel, et le wiki implique la prise en charge des caméras Innodisk EV2M-GOM1 et EVDM-OOM1 MIPI)
- Audio
- Prise audio 3,5 mm
- Connecteur de codec audio interchangeable avec signaux I2S et HDA
- Réseautage
- 2 ports RJ45 2,5 GbE via les contrôleurs Intel i226-V
- WiFi/Bluetooth en option via prise M.2 (voir section Extension)
- Module cellulaire 4G LTE/5G en option via prise M.2 et emplacement pour carte SIM (voir section Extension)
- USB
- 2x ports USB 3.0
- 2x ports USB 2.0
- 1x connecteur USB 2.0 OTG
- Expansion
- Prise M.2 B-key (PCIe) et emplacement pour carte Nano SIM pour une connectivité cellulaire 4G LTE/5G
- Prise M.2 E-key (PCIe) pour module WiFi/Bluetooth
- Prise M.2 M-key (PCIe) pour le stockage
- 2 connecteurs GPIO compatibles Raspberry Pi à 40 broches avec SPI, I2C, 2 bus CAN, 4 UART (3 x Tx/Rx + 1 x Tx/Rx/CTS/RTS), PWM et broches GPIO avec interruption
- Sécurité – TPM 2.0 (en option), Intel AES-NI, Secure Key, Execute Disable Bit, Intel OS Guard, Intel Boot Guard
- Divers
- Boutons de réinitialisation et d’alimentation
- Minuterie de surveillance
- Connecteur de ventilateur de châssis (mode PWM+DC)
- En-tête du panneau système
- Intrusion dans le châssis
- Connecteur d’alimentation SATA
- En-tête SMBus
- Alimentation – 19 V CC via connecteur cylindrique
- Dimensions – 110 x 110 mm
- Plage de température – Standard : -0 ~ 60 °C ; robuste : -40 ~ 85°C (en option)
- Humidité relative
- Fonctionnement : 5 % à 90 %, sans condensation
- Stockage : 5 % à 95 %, sans condensation (et fonctionnant avec un vernissage)
- Chocs et vibrations
- CEI 60068-2-64 et CEI-60068-2-27, MIL-STD-202 F,
- Méthode 213B, Tableau 213-I, Condition A et Méthode 214A,
- Tableau 214-I, condition D
- HALT – Contrainte thermique, contrainte vibratoire, choc thermique et test combiné
Par défaut, le kit de développement est préinstallé avec le logiciel canonique Ubuntu 22.04 (pour les plates-formes Intel IoT) et Intel Edge Insights for Vision, mais la société prend également en charge Windows 10, Windows 11 et Yocto Linux pour les utilisateurs ayant besoin d’autres options. Des détails techniques supplémentaires sur le matériel, tels que le brochage de tous les connecteurs et embases, ainsi que des guides de démarrage pour l’installation et la configuration du système d’exploitation, sont disponibles sur le wiki.
ADLINK promet une qualité de qualité industrielle et une disponibilité de 10 ans pour son kit de développement I-Pi SMARC Amston Lake. La société vend le devkit via sa boutique en ligne au prix de 399 $ avec 8 Go de LPDDR5 et 64 Go de flash eMMC. Ce serait le sixième kit de développement I-PI SMARC de la société. Nous avons précédemment examiné le I-PI SMARC Genio 1200 basé sur Arm, et d’autres modules sont basés sur Intel Elkhart Lake, NXP i.MX 8M Plus, Rockchip PX30 et Qualcomm RB5.
