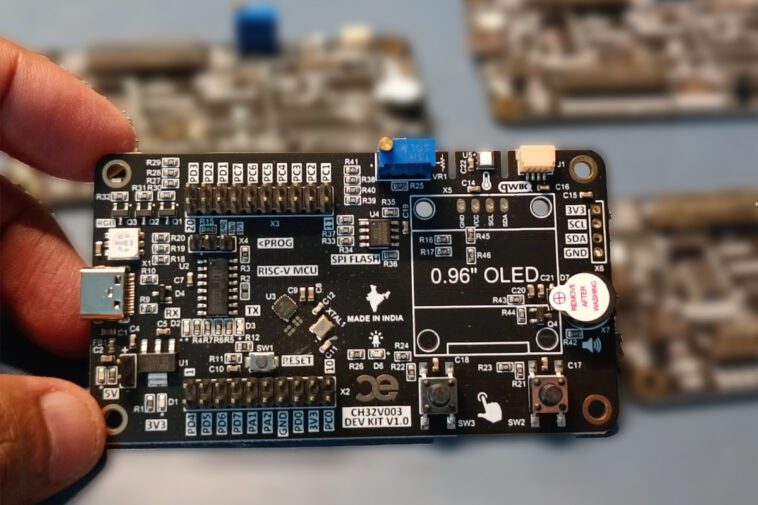

Le kit de développement CAPUF Embedded CH32V003 RISC-V comprend USB-C, surveillance de la température/humidité, OLED et plus encore

Le kit de développement CAPUF Embedded CH32V003 est une carte de développement tout-en-un avec une interface USB-C, des capteurs intégrés (température/humidité), un écran OLED, un flash SPI NOR et de nombreuses options d’E/S. De plus, il dispose d’un connecteur Qwicc, d’une LED RVB et d’un connecteur à 3 broches pour connecter le programmateur WCH-link, offrant ainsi une flexibilité supplémentaire pour vos projets.

Après la sortie initiale de ce microcontrôleur CH32V003 RISC-V « 10 cents », nous avons vu des cartes de développement à 1,5 $ et une chaîne d’outils GGC open source, ainsi que la prise en charge Arduino pour les microcontrôleurs WCH RISC-V. Très récemment, CNLohr a même réussi à transmettre des paquets LoRa avec ce MCU.

Spécifications du kit de développement intégré CH32V003 CAPUF :

• MCU – WCH CH32V003F4U6 Microcontrôleur RISC-V2A 32 bits jusqu’à 48 MHz avec 2 Ko de SRAM, 16 Ko de flash (boîtier QFN20)
• USB – 1x port USB-C pour l’alimentation (5 V) et l’interface série avec convertisseur USB vers UART intégré
• E/S – E/S MCU 20 broches avec USART, I2C, SPI, ADC
• Programme et débogage – En-tête 3 broches pour programmeur WCH-LinkE
• Périphériques embarqués
  • Périphériques I2C
    • Capteur d’humidité de la température
    • Connecteur Qwiik pour connecter des cartes de capteurs externes
    • Module d’affichage OLED 0,96″ 128 × 64 pixels (inclus)
    • Un connecteur à 4 broches est fourni pour connecter d’autres cartes via des câbles de démarrage
  • SPI – Flash NOR 8 Mbits connecté via SPI
  • Indicateurs – Indications LED pour 5 V/3,3 V/UART RX, TX
  • Divers
    • Option de connexion d’un oscillateur externe de 24 MHz
    • LED d’alimentation, LED RVB
    • boutons de réinitialisation
    • potentiomètre et buzzer
• Dimensions de la carte – Non spécifié

À l’intérieur de la boîte, vous trouverez une carte de développement de kit de développement CH32V003, un câble USB-A vers USB-C et un programmateur WCHLinkE. De plus, la société fournira des ressources telles qu’un schéma PDF et un modèle 3D Dev Kit, qui ne sont actuellement pas disponibles au moment de la rédaction. La société propose également un guide de démarrage avec des exemples concrets sur son site Web et des exemples de code sont disponibles sur son référentiel GitHub.

Le produit n’est pas encore disponible à l’achat. Cependant, la page produit indique qu’il sortira prochainement. En décembre 2023, CAPUF Embedded a déclaré à Raspberryme Software que la carte serait bientôt disponible pour environ 35 à 45 USD avec une livraison gratuite dans le monde entier.
