Le FPGA économique GOWIN GW5AT-15 fournit des interfaces vidéo haute vitesse jusqu’à 4K à 120 FPS

GOWIN Semiconductor vient d’annoncer le FPGA « Arora V » GW5AT-15 conçu pour les interfaces vidéo haut débit jusqu’à 4K à 120 FPS dans les applications grand public et automobiles limitées en espace. Fabriqué avec le processus LP 22 nm de TSMC, le nouveau FPGA offre des interfaces SerDes, PCIe 3.0, MIPI CPHY et DPHY 12,5 Gbit/s hautes performances.

Le FPGA GW5AT-15 fournit également 15 000 LUT de logique programmable, 118 Kbits de SRAM fantôme, 630 Kbits de SRAM en bloc (BSRAM), 64 Mbits ou 128 Mbits de pseudo-SRAM (PSRAM) en option et 8 Mbits de Flash NOR en option dans un minuscule boîtier de 4,9 mm x Boîtier WLCSP de 5,3 mm. Les applications cibles incluent les casques AR/VR, les tablettes de jeu 4K et les systèmes d’infodivertissement automobile.

Spécifications du FPGA GOWIN GW5AT-15 :

• Tissu FPGA
  • 15120 éléments logiques (LUT4)
  • 118 kbits de SRAM fantôme
  • 630 kbits de bloc SRAM (BSRAM) disposé en 35 x 18 kbits
  • 28x tranches DSP, 12x tranches DSP Lite
• PSRAM
  • GW5ART-15 : 64 Mbits (dans le boîtier MG132P) ou 128 Mbits (dans le boîtier CM90P) de pseudo SRAM (PSRAM)
  • GW5ANRT-15 : PSRAM 64 Mbits
• DDR – Jusqu’à 1 333 Mbps DDR3 (sauf GW5AT-15 sans prise en charge DDR)
• Stockage – GW5ANT-15 et GW5ANRT-15 : 8 Mbits de Flash NOR
• Encodeur/décodeur JPEG
• Interfaces d’entrée/sortie vidéo
  • 1,25 Gbit/s LVDS
  • MIPI D-PHY à 4 voies fonctionnant jusqu’à 2,5 Gbit/s/voie
  • MIPI C-PHY à 3 voies fonctionnant jusqu’à 5,75 Gbit/s/voie
• Autres interfaces
  • 4x émetteurs-récepteurs entre 270 Mbps et 12,5 Gbps
  • Hard PCIe 3.0 à 4 voies
  • PHY USB 3.x et USB 2.x sur puce
  • CDA
  • 4x banques GPIO pour jusqu’à 53 GPIO
• Horloges
  • 2x PLL sur puce
  • 16x horloges mondiales
  • 2x horloges à grande vitesse
• Tension de base – 0,9 V
• Paquets
  • GW5AT-15 – MG132 MBGA 8×8 mm avec 53 E/S utilisateur
  • GW5ART-15
    • CM90P CM 5,3 x 4,9 mm avec 23 E/S utilisateur, PSRAM 128 Mo, pas de MIPI C-PHY
    • MG132P MBGA – 8 x 8 mm avec 38 E/S utilisateur, SPRAM 64 Mbits
  • GW5ANT-15 – MG132 MBGA 8×8 mm avec 47 E/S utilisateur, flash NOR 8 Mbits
  • GW5ANRT-15 – MG132 MBGA 8×8 mm avec 32 E/S utilisateur, PSRAM 64 Mbits, flash NOR 8 Mbits
• Processus de fabrication – TSMC 22 nm LP

GOWIN Semiconductor fournit également des notes confuses sur les vitesses des émetteurs-récepteurs (puisqu’il n’existe aucun package PBGA ou FCPBGA) qui entrent en conflit avec les spécifications ci-dessus :

• Les émetteurs-récepteurs des packages PBGA prennent en charge des débits de données allant jusqu’à 8 Gbit/s.
• Les émetteurs-récepteurs des packages FCPBGA prennent en charge des débits de données allant jusqu’à 12,5 Gbit/s.
• Les émetteurs-récepteurs du package MBGA peuvent atteindre des vitesses allant jusqu’à 10,3125 Gbit/s, et lorsque le débit dépasse 8 Gbit/s, seules les interconnexions intégrées sont prises en charge, pas les applications de fond de panier.

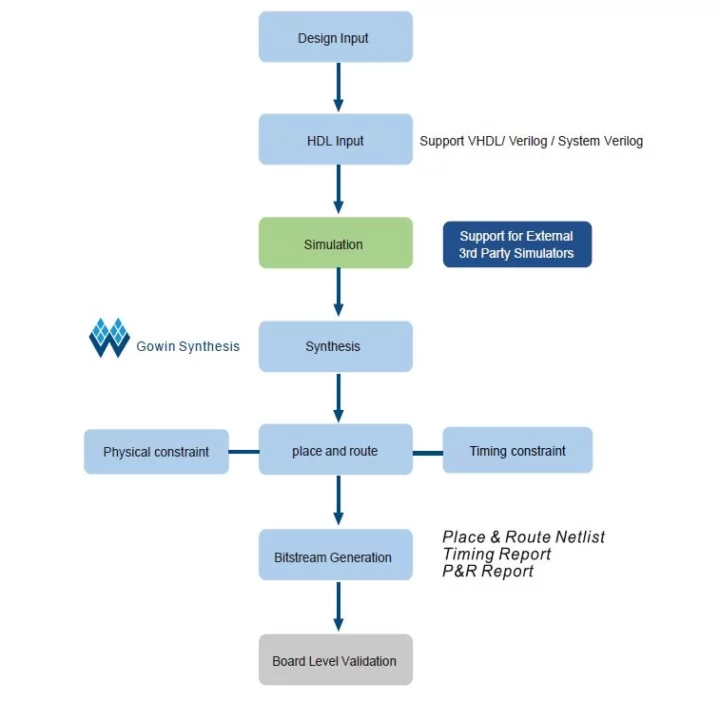

Comme les autres FPGA Arova V, la nouvelle famille de FPGA GW5AT-15 est prise en charge par l’environnement de conception FPGA GOWIN EDA avec des cœurs IP, des conceptions de référence et un outil de conception FPGA prenant en charge les langages de programmation SystemVerilog, Verilog et VHDL. La société affirme que GOWIN EDA peut être téléchargé gratuitement (inscription par e-mail requise) sans licence requise, bien que je puisse voir une section « Appliquer une licence » sur le site Web…

Jason Zhu, PDG de GOWIN, explique que le FPGA GW5AT-15 comble le fossé entre les FPGA coûteux qui étaient traditionnellement utilisés pour les interfaces d’affichage et de caméra à haute vitesse, et les FPGA moins chers qui ne peuvent pas fournir les performances SerDes requises :

Le marché des interfaces d’affichage et de caméra haute vitesse se retrouve confronté à un choix de FPGA haut de gamme, volumineux, coûteux et gourmands en énergie, ou de FPGA bas de gamme dotés de performances SerDes inadéquates. Notre dernier dispositif Arora-V comble parfaitement cette lacune, offrant une capacité unique MIPI C-PHY et D-PHY dans un FPGA petit et très abordable.

Le GW5AT-15 est disponible dès maintenant pour échantillonnage auprès de GOWIN ou de tout distributeur agréé. Plus de détails peuvent être trouvés sur la page produit et dans le communiqué de presse, et la société présente actuellement les produits Arora-V et l’environnement de développement GOWIN EDA au Sensors Converge Expo à Santa Clara, Californie, États-Unis, qui aura lieu le 25 juin. 26, 2024. Sipeed a fabriqué quelques cartes FPGA basées sur le FPGA GOWIN, comme la Tang Nano 20K, alors peut-être verrons-nous bientôt une nouvelle carte Sipeed GW5AT-15 en temps voulu.
