Le dongle USB ESP32-S3 intègre un écran LCD TFT de 1,47 pouces

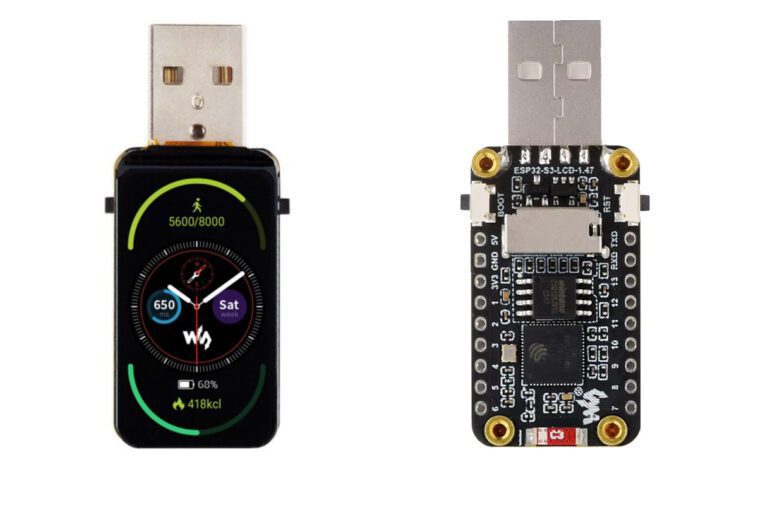

Waveshare ESP32-S3-LCD-1.47 est un dongle USB ESP32-S3 avec Wi-Fi, Bluetooth, Flash et PSRAM haute capacité, et un écran LCD de 1,47 pouces. De plus, il dispose d’un emplacement pour carte microSD intégré utilisé pour le stockage et de quelques LED RVB pour un retour visuel. Toutes ces fonctionnalités rendent ce petit appareil adapté aux applications telles que les écrans interactifs, les appareils IoT, les tests de pénétration de matériel, etc.

Nous avons déjà écrit sur le LILYGO T-HMI, une carte de développement similaire basée sur ESP32-S3 conçue pour les applications HMI, ainsi que sur l’ESP32-S3-Touch-LCD-4.3B et la carte de pilote LCD Waveshare ESP32-S3, mais ce doit être la première fois que nous rencontrons une carte ESP32-S3 de type dongle USB avec un écran intégré.

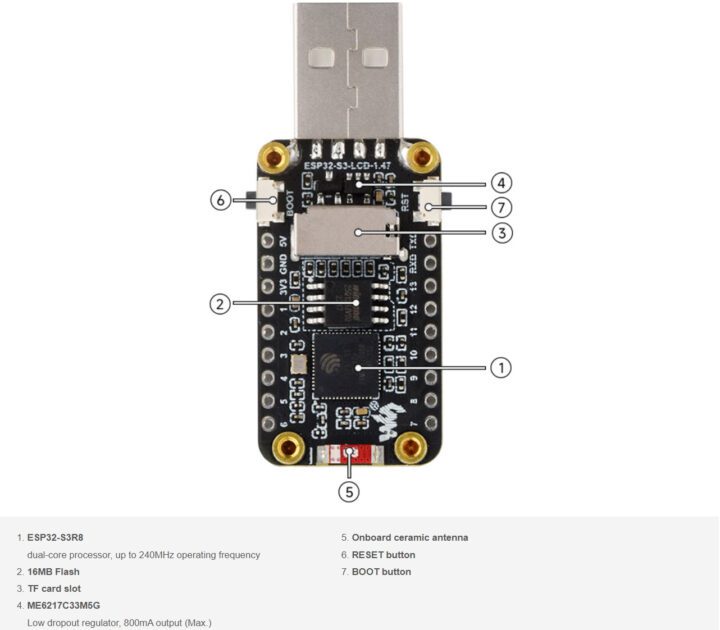

Spécifications ESP32-S3-LCD-1.47 :

• Microcontrôleur sans fil – Espressif Systems ESP32-S3R8
  • CPU – Tensilica LX7 double cœur jusqu’à 240 MHz avec instructions vectorielles pour l’accélération de l’IA.
  • Mémoire – 512 Ko de RAM, 8 Mo de PSRAM
  • Stockage – 384 Ko de ROM
  • Connectivité – WiFi 4 2,4 GHz et Bluetooth 5.0 LE avec prise en charge d’un réseau maillé longue portée, jusqu’à 2 Mbps de débit de données.
• Stockage
  • Mémoire flash de 16 Mo
  • Emplacement pour carte MicroSD
• Afficher
  • Écran LCD TFT de 1,47 pouces
  • Résolution – 320×172 pixels
  • 262K couleurs
  • Contrôleur d’affichage – Contrôleur d’affichage ST7789

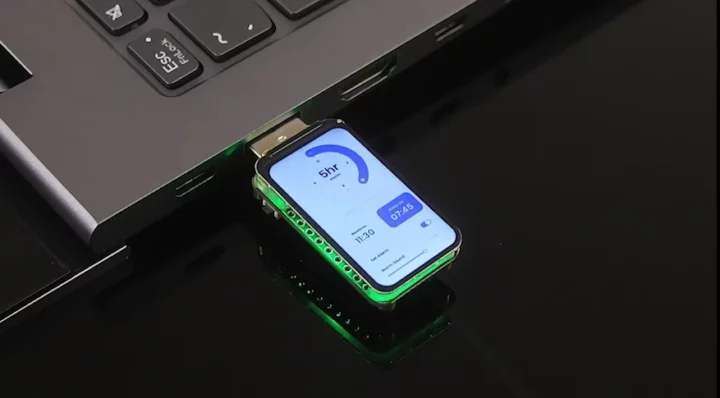

• USB – Port USB Type-A mâle intégré (se connecte directement à un ordinateur portable ou de bureau)

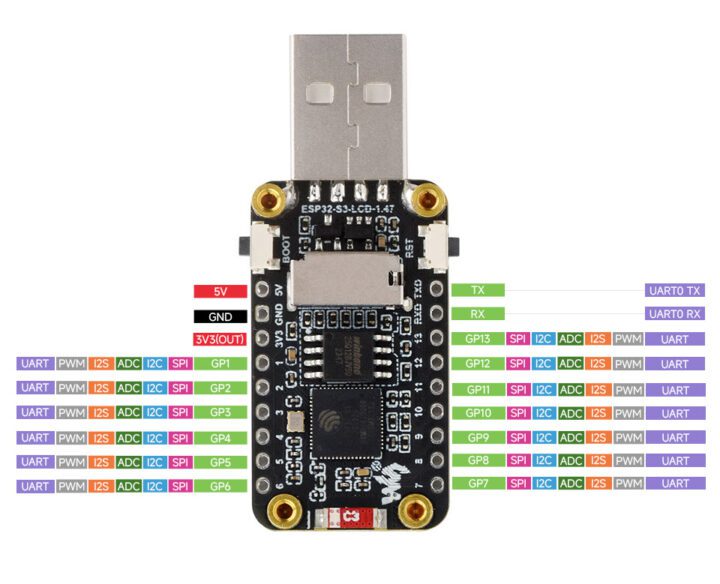

• Extension – 2x embases à 9 broches avec 13x GPIO, UART, 5V, 3,3V, GND
• Divers
  • LED RVB intégrée avec panneau acrylique transparent
  • Boutons de réinitialisation et de démarrage
  • Antenne céramique embarquée
• Alimentation – 5 V via le port USB Type-A mâle régulé par ME6217C33M5G LDO (les broches 3,3 V et 5 V intégrées peuvent également être utilisées pour l’alimentation)
• Dimensions – 36,37 x 20,32 mm (sans le port USB)

La société mentionne également que cette carte prend en charge divers modes basse consommation avec une gestion flexible de l’horloge pour les opérations à faible consommation. Il s’agit donc d’une manière astucieuse de dire que vous devez utiliser le mode veille légère, le mode veille profonde et le système de gestion flexible de l’horloge de l’ESP32-S3 pour activer les modes de mise hors tension. La carte peut être programmée avec le framework ESP-IDF en utilisant VSCode et Arduino ainsi que la bibliothèque open source LVGL pour le développement d’interface graphique. Vous trouverez plus d’informations et un guide de configuration du logiciel sur la page Wiki de Waveshare.

La carte de développement/dongle USB ESP32-S3-LCD-1.47 peut être achetée sur AliExpress pour 16,99 $ plus les frais de port, et elle devrait bientôt apparaître sur Amazon avec d’autres cartes Waveshare ESP32-S3 avec écran. Enfin, la carte est également disponible sur la boutique officielle de Waveshare pour 12,99 $ plus les frais de port.
