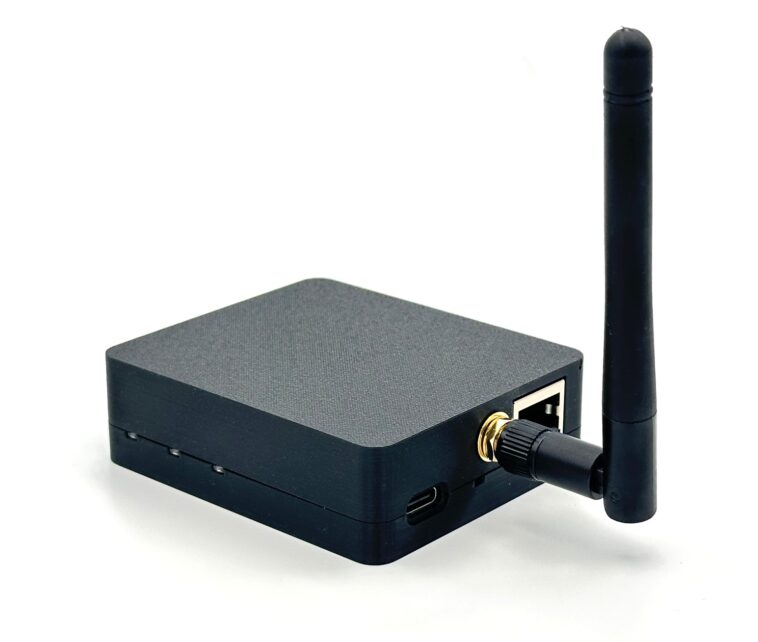

Le cod.m Zigbee Coordination 1.0 (CZC 1.0) est un coordinateur ZigBee hybride qui peut être utilisé pour connecter des appareils sur un réseau (Ethernet/Wi-Fi) et USB.

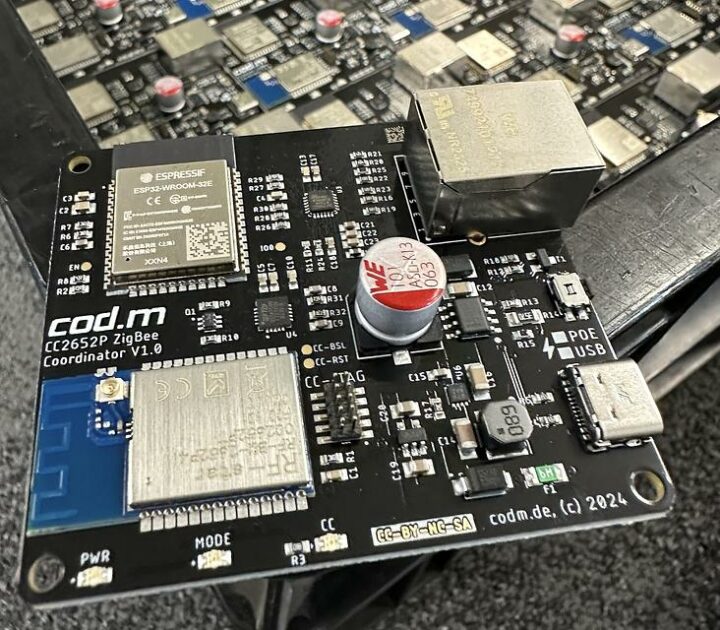

La version 1.0 du coordinateur ZigBee est une mise à niveau de la version 0.2 publiée en 2022. Le CZC 1.0 remplace la puce Texas Instruments CC2652P2 par la puce CC2652P7 beaucoup plus puissante, utilise un module ESP32-WROOM-32E au lieu de la puce USR-K6 et ajoute compatibilité avec Home Assistant (intégration ZHA).
Il peut créer un réseau Zigbee et associer des appareils Zigbee via Ethernet, WiFi ou série (USB). Il est doté de la même puce Texas Instruments CC2652P7 que la gamme SMLIGHT de coordinateurs Ethernet/WiFi/USB Zigbee et de dongles USB. Il existe deux modèles du CZC 1.0 : un modèle Power over Ethernet et un modèle qui ne peut être alimenté que via USB-C.
Spécifications du coordinateur Zigbee cod.m :
- Zigbee SoC – Texas Instruments CC2652P7 Microcontrôleur Arm Cortex-M4F à 48 MHz avec 704 Ko de flash, 256 Ko de ROM pour les fonctions de protocole et de bibliothèque, 8 Ko de SRAM, amplificateur de puissance intégré +20 dB, Bluetooth 5.2 Low Energy, Matter, Thread, Zigbee 3.0
- Module principal – ESP32-WROOM-32E, microprocesseur Xtensa LX6 32 bits double cœur, prend en charge le Wi-Fi 2,4 GHz, le Bluetooth et le Bluetooth LE, flash intégré jusqu’à 16 Mo, 26 GPIO et antenne PCB intégrée, avec prise en charge d’un connecteur d’antenne externe
- Connectivité
- Port Ethernet RJ45 avec prise en charge PoE
- Wi-Fi 2,4 GHz
- Zigbee 3.0
- Port USB-C
- Divers – 3x LED d’état, antenne SMA externe, boîtier imprimé en 3D (CC-BY-NC-SA)
- Pouvoir
- Alimentation – PoE ou USB-C
- Consommation – <1W
- Compatible avec Home Assistant (ZHA), Zigbee2MQTT (Z2M) et ioBroker.
- Certifications CE, RoHS, DEEE
Le micrologiciel du module ESP32 est dérivé du référentiel de la passerelle ZigStar UZG-01 Zigbee. Le microcontrôleur CC2652P7 de Texas Instruments exécute le micrologiciel open source Z-stack pour les appareils Texas Instruments Zigbee. Le micrologiciel Zigbee peut être mis à jour via le réseau et le nouveau micrologiciel ESP32 peut être flashé via l’interface Web ou USB-C (Auto-BSL), éliminant ainsi le besoin d’un programmateur externe. Les schémas et les fichiers de conception pour CZC v0.2 sont disponibles en téléchargement mais n’ont pas été publiés pour le nouveau modèle. Les fichiers STL du boîtier de l’appareil peuvent être téléchargés à partir de Printables. La documentation de l’appareil, avec des instructions d’installation et de configuration détaillées, est hébergée dans la base de connaissances cod.m.
Les modèles cod.m Zigbee Coordinator PoE et non-PoE sont respectivement au prix de 53 $ et 63 $ et peuvent être achetés auprès de Lectronz et sur le site Web de la société.
