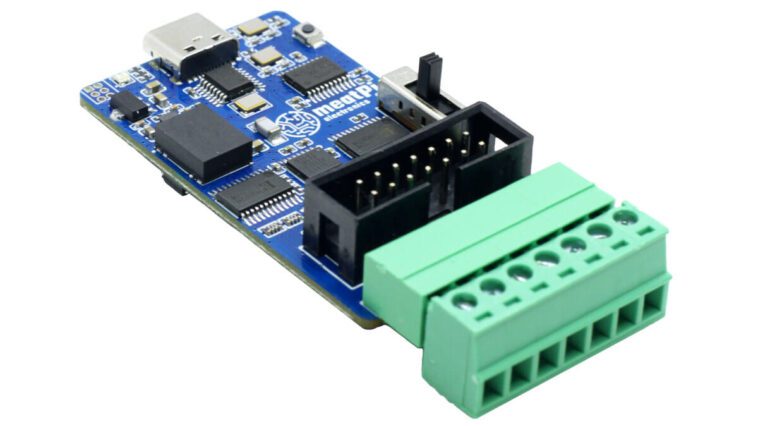

Le convertisseur Ollie v2 USB vers UART/CAN/RS485/RS232 obtient un port USB-C, un boîtier en plastique et plus encore (financement participatif)

Ollie v2 est une version améliorée du convertisseur Ollie USB vers UART isolé, CAN Bus, RS232 et RS485 qui gagne un port USB-C, un boîtier en plastique, la possibilité de régler la tension de la carte cible et diverses autres améliorations mineures .

Comme la première version, l’Ollie v2 est un outil portable conçu pour les pirates informatiques et les ingénieurs de terrain qui leur permet de travailler avec un seul appareil au lieu d’un ensemble de convertisseurs USB, chacun gérant un seul protocole, et l’isolation garantit que l’hôte, tel que un ordinateur portable, est protégé des hautes tensions.

Spécifications du Ollie V2 :

• Puce série – Puce à quatre ports série WCH CH344 (au lieu de XR21V1414 dans la première conception)
• Interface hôte – port USB Type-C
• Interfaces isolées (toutes avec protection ESD)
  • 2 ports UART jusqu’à 6 Mbps avec 1,8/3,3/5 V ou niveaux de tension cibles (réglés par interrupteur coulissant)
  • Bus CAN 2.0A/B jusqu’à 1 Mbps utilisant le microcontrôleur CH32V305 RISC-V avec micrologiciel personnalisé compatible avec SocketCAN, surveillance du bus CAN avec BUSmaster, API pour LabView, C#, VB.Net, Delphi et Python
  • USB en aval – connecteur USB Type-A jusqu’à 12 Mbps ; courant limité avec redémarrage automatique, protection contre les courants inverses (supprimé d’Ollie v2)

  • RS485 avec commutateurs de polarisation et de résistances de terminaison, jusqu’à 500 kbps
  • RS232 jusqu’à 235 kbps (typ.)
  • Connecteur enfichable CAN/RS232/RS485 DB9 en option avec mode sélectionnable par interrupteur (remarque : conception incompatible avec Ollie v1)

Bien que les fonctionnalités soient similaires, les principaux composants ont changé pour offrir une chaîne d’approvisionnement plus résiliente pour la production de masse. Ainsi, certaines fonctionnalités se sont améliorées tandis que d’autres ont régressé. Par exemple, la vitesse UART du nouveau modèle est limitée à 6 Mbps au lieu de 12 Mbps et ne dispose pas d’un port USB Full Speed ​​pour les cibles en aval, mais comme l’a noté MeatPi Electronics, ce port n’était pas très utile puisque « la plupart des débogueurs modernes tels que STLINK-V3 ne prend en charge que l’USB haute vitesse ». Une autre amélioration mineure est l’ajout de LED d’activité RVB pour les ports COM.

Le tableau ci-dessous montre comment le nouvel Ollie v2 se compare à la version originale et aux autres convertisseurs USB du marché tels que l’adaptateur μArt.

Les logiciels et les micrologiciels ont également changé, et les pilotes personnalisés pour Windows et les scripts pour Linux aident à identifier les ports COM dont les noms commencent désormais par « MeatPi USB » (Windows) et « MEATPI » (Linux). WCH fournit des pilotes pour MacOS, mais CAN Bus n’est pas pris en charge, ce n’est donc pas le système d’exploitation idéal pour Ollie v2… Vous trouverez ces pilotes, des instructions pour démarrer avec CAN Bus, une documentation API avec des exemples de programmation et le schéma PDF sur GitHub. Le micrologiciel du bus CAN pour le MCU RISC-V sera publié ultérieurement.

MeatPi a lancé l’Ollie v2 sur Crowd Supply avec un objectif symbolique de 1 $ et a collecté plus de 10 000 $ jusqu’à présent à 9 jours de la fin. Une contribution de 60 $ est demandée pour l’Ollie v2 avec son boîtier et 10 $ supplémentaires pour l’adaptateur DB9 v2. Les frais d’expédition ajoutent 8 $ aux États-Unis et 18 $ dans le reste du monde, les livraisons devant commencer d’ici la mi-décembre 2023.
