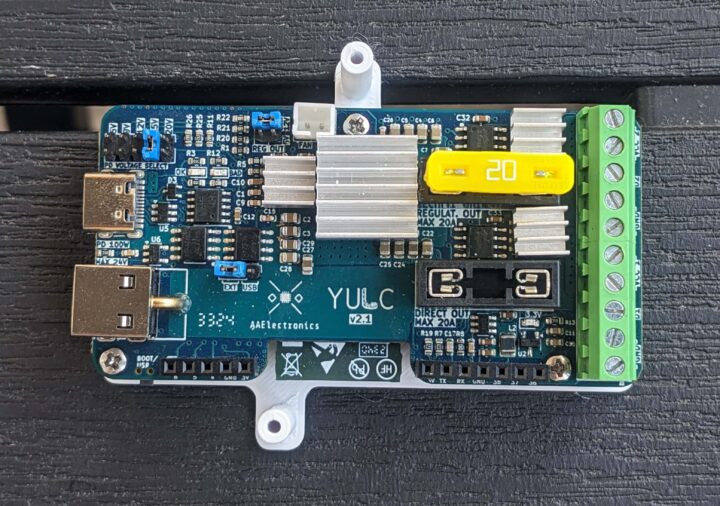

La carte YULC (Oui, un contrôleur LED USB-C) est un contrôleur LED compact alimenté par ESP32-S3 avec des entrées d’alimentation USB-C et prise DC. Il s’agit d’une carte entièrement équipée qui peut facilement remplacer un nid de fils et économiser de l’espace et du temps.

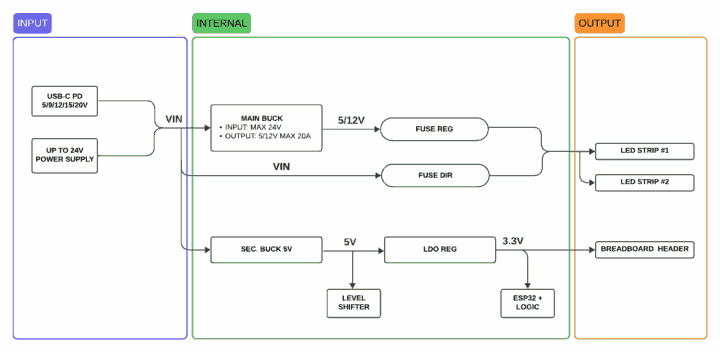

Ce contrôleur LED ESP32 est doté d’un régulateur abaisseur intégré qui convertit la puissance d’entrée du port USB-C ou de la prise cylindrique en la tension nécessaire aux bandes LED. Le YULC fournit deux canaux LED séparés avec chacun un décaleur de niveau pour garantir une sortie de données propre et puissante, éliminant ainsi le besoin d’un pixel sacrificiel ou d’un décaleur de niveau externe. Chaque canal dispose également d’un MOSFET de puissance qui peut éteindre les canaux individuellement et atténuer de simples bandes LED via PWM.
AAElectronics, le fabricant, a déjà publié une télécommande infrarouge, la télécommande ESP 360 compatible Home Assistant, dont nous avions parlé à l’époque. Les produits similaires incluent le SMLIGHT A1-SLWF-03, le EDGE102-DMX512 de DFRobot et le PixelBlaze v3.
Spécifications YULC :
- SoC – MCU Xtensa LX7 double cœur ESP32-S3 à 240 MHz avec Wi-Fi 2,4 GHz et BLE 5
- Contrôle LED
- 2x canaux LED, chacun avec un levier de niveau
- 1x MOSFET canal N haute puissance par canal
- 10x bornes de sortie, 5 pour chaque canal (2x borne positive, 2x borne GND, 1x borne de données)
- USB – USB Type-C pour l’alimentation et la programmation
- Extension – connecteur 12 broches avec 8x GPIO, broches d’alimentation 3 V et GND
- Divers – Protection contre les transitoires et ESD, porte-fusibles à lame automobile, 1 bouton de démarrage, 3 cavaliers
- Entrée d’alimentation
- USB Type-C avec protocole PD 3.0 jusqu’à 100 W
- 24 V à 20 A via une prise cylindrique CC de 2,5 x 5,5 mm
- Régulateur haute efficacité intégré, jusqu’à 100 W à 5 V (USB-C) ou jusqu’à 240 W à 12 V (prise Barrel)
La carte YULC prend en charge les micrologiciels open source tels que WLED et ESPHome permettant l’intégration de Home Assistant. Le micrologiciel WLED pour YULC est une version compilée manuellement avec quatre mods utilisateur, dont un qui transforme la bande connectée en une minuterie visuelle. Le matériel est également open source, avec des schémas, des nomenclatures, des fichiers Gerber et des modèles 3D disponibles pour les développeurs qui souhaitent créer et améliorer le matériel. La page de documentation d’AAElectronics comprend également un guide de configuration complet pour les utilisateurs.

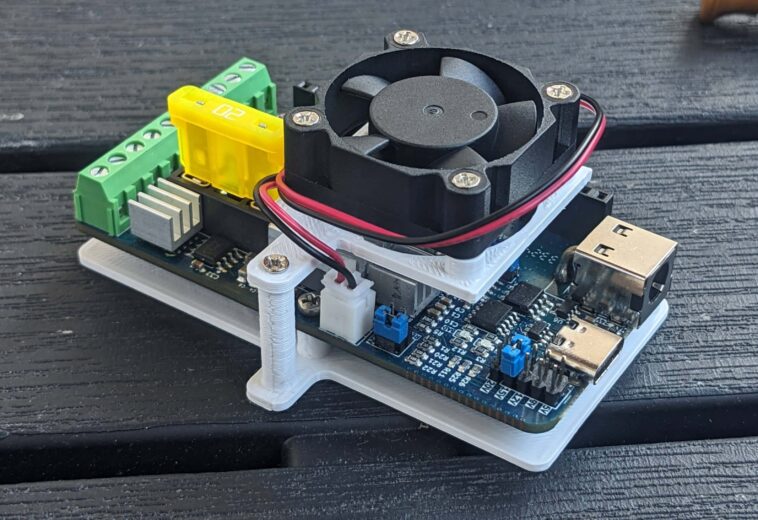

Une version antérieure du contrôleur LED USB-C a été présentée en avant-première sur Crowd Supply, mais le fabricant a opté pour une approche différente. Le kit de développement YULC est au prix de 35 $ sur Tindie et est vendu dans la boutique du fabricant au prix de 29,90 €. Le kit comprend une carte YULC, un fusible à lame 15 A, des dissipateurs thermiques, des vis M2 et un ventilateur 5 V. Les acheteurs devront imprimer eux-mêmes le boîtier. Plus d’informations peuvent être trouvées sur la page de documentation.
