Le contrôleur IoT LILYGO Mini E-Paper Core reçoit un microcontrôleur sans fil ESP32-S3

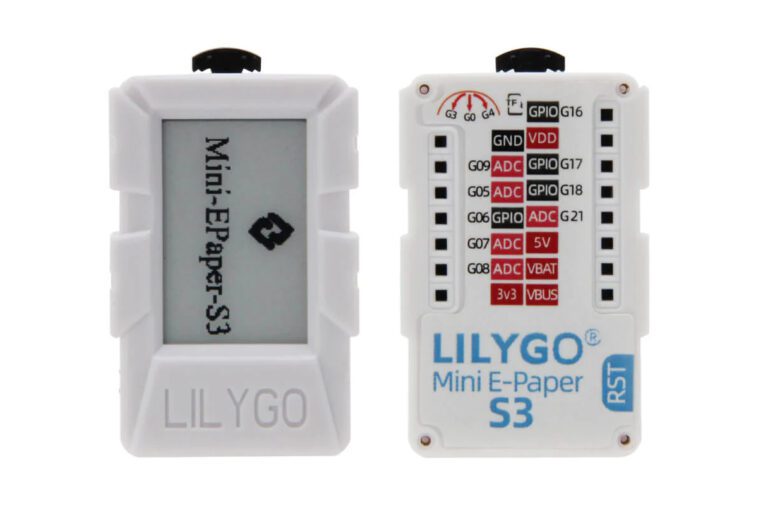

LILYGO Mini E-Paper Core a bénéficié d’une mise à niveau du microcontrôleur sans fil ESP32-S3. Le contrôleur IoT a été introduit pour la première fois en 2021 avec un système intégré ESP32-PICO-D4, un écran E-Paper de 1,02 pouces et quelques GPIO à l’arrière, et la société a conservé le même design pour l’ESP32-S3. modèle appelé « Mini E-Paper Core S3 ».

Le petit contrôleur IoT ESP32-S3 peut toujours être utilisé pour être intégré à votre propre projet, et la société fournit également plusieurs boucliers avec une connectivité sans fil nRF24L01 2,4 GHz ou 433/868 MHz « LoRa » pour transformer l’appareil en un appareil IoT à plus longue portée.

Spécifications du Mini E-Paper Core S3

• SoC sans fil – Espressif Systems ESP32-S3FN4R2
  • CPU – Tensilica LX7 double cœur jusqu’à 240 MHz avec instructions vectorielles pour l’accélération de l’IA
  • Mémoire – 512 Ko de RAM, 2 Mo de PSRAM
  • Stockage – 4 Mo de mémoire flash
  • Sans fil – WiFi 4 2,4 GHz et Bluetooth
• Stockage – Prise pour carte MicroSD
• Affichage – Écran e-paper de 1,02 pouces avec une résolution de 128 × 80
• USB – 1x USB Type-C pour l’alimentation et la programmation
• Expansion
  • Connecteur à 7 broches au pas de 2,54 mm avec 5x GPIO, 4x ADC, 2x DAC3,3 V et GND
  • Embase à 8 broches au pas de 2,54 mm avec 4x GPIO, SPI, 1x ADC, 5V, VBUS, VBat et GND
  • Remarque : La disposition est essentiellement la même, mais certaines broches GPIO ont changé (par exemple G16 au lieu de G37) et les 2x DAC ont été remplacés par 2x ADC.
• Divers – Bouton à bascule à trois voies connecté à G3, G0 et G4, bouton de réinitialisation
• Source de courant
  • 5 V via le port USB-Type-C
  • Prise en charge de la batterie externe via la broche Vbat et le circuit de charge
• Consommation d’énergie – Environ 10uA en mode veille
• Coque imprimée en 3D

Si je comprends bien, le nouveau modèle Mini E-Paper Core S3 ne nécessite pas le périphérique T-U2T USB vers TTL et utilise à la place le port USB comme port de téléchargement JTAG pour flasher le firmware. LILYGO prend en charge PlatformIO et Arduino avec des instructions, des schémas, des micrologiciels et des exemples disponibles dans un dépôt GitHub partagé pour les deux versions du Mini E-Paper Core. Il vous suffira de sélectionner la carte « ESP32S3 Dev Module », le mode de téléchargement « UART0 / Hardware CDC » et le mode USB « Hardware CDC et JTAG ».

L’appareil offre une alternative plus petite et moins coûteuse au kit de développement M5Stack Core2, basée sur un écran LCD couleur tactile de 2 pouces. Comme mentionné dans l’introduction, il est possible de connecter des blindages sans fil à l’arrière du contrôleur IoT pour ajouter des radios supplémentaires, par exemple un blindage 433/868 MHz basé sur Texas Instruments CC1101, comme indiqué ci-dessous, bien que la société l’appelle à tort un Bouclier LoRa puisque ce n’est (légalement) possible qu’avec les puces Semtech.

La variante ESP32-S3 du LILYGO Mini E-Paper Core peut être achetée pour 22,98 $, frais de port compris sur Aliexpress où vous trouverez également un bouclier nRF24L01 2,4 GHz pour 12,98 $ et le bouclier CC1101 433 ou 868 MHz pour 16,98 $.
