Le contrôleur industriel codésySySySySys Raspberry Pi CM4 prend en charge Ethercat, Modbus, jusqu’à 32 modules d’E / S

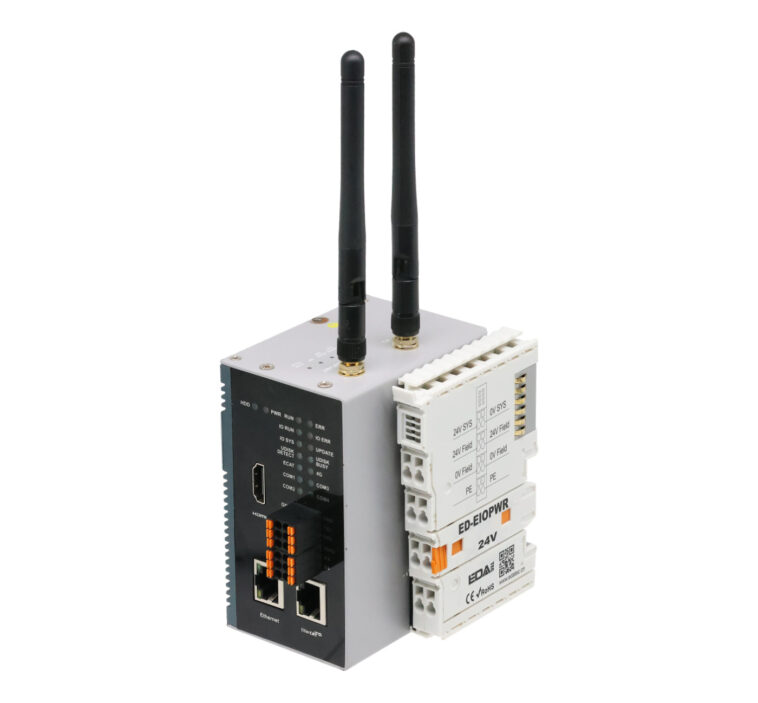

Edatec ED-PLC2010 est un contrôleur industriel propulsé par un Raspberry Pi CM4, en prenant en charge les interfaces Ethercat et Modbus, jusqu’à 32 modules d’E / S, et préchargé avec CODESYSys runtime pour le noyau en temps réel et les capacités de visualisation.

Les contrôleurs industriels de Raspberry PI CM4 à Din Rain sont pas exactement nouveaux, avec des produits tels que Modberry 500 CM4 et Edgebox-RPI4 annoncés peu de temps après le lancement du module Raspberry Pi Compute 4 en 2020. Plus récemment (2024), a vu le studio a introduit le REMPUTER R1113-10 IoT Gateway, et Sfera Labs a lancé le Strato Pi Max. TechBase a également mis à niveau le Modberry 500 avec un module CM5 plus puissant. Edatec ED-PL2010 se différencie principalement en expédiant avec une version agréée de CodeSys Runtime for Industrial Automation. Cela est également possible avec d’autres fournisseurs, mais la licence peut devoir être achetée séparément.

EDATEC ED-PLC2010 Spécifications:

• Som – Raspberry Pi CM4
  • Soc – Broadcom BCM2711
    • CPU – quad-core cortex-a72 soc à 1,5 GHz
    • GPU – VideoCore VI avec prise en charge de OpenGL ES 3.1 et Vulkan 1.0
    • VPU
      • Decode – H.265 / HEVC jusqu’à 4kp60, H.264 jusqu’à 1080p60
      • Encode – H.264 jusqu’à 1080p30
  • Mémoire – 1 Go, 2 Go, 4 Go ou 8 Go LPDDR4-3200
  • Stockage – 8 Go, 16 Go ou 32 Go EMMC Flash
  • Module sans fil en option avec WiFi 5 et Bluetooth 5.0
• Stockage
  • Emplacement pour carte microSD pour les données des utilisateurs
  • 4KB EEPROM
• Sortie vidéo – port HDMI 2.0 jusqu’à 4kp60
• Réseautage
  • Port Gigabit Ethernet RJ45
  • Port Ethercat RJ45
    • Support jusqu’à 8x axes
    • 1x Ethercat Master, jusqu’à 128x Esthercat Slaves
    • 1x Modbus TCP Master, jusqu’à 63x Modbus TCP esclaves
  • Wifi / Bluetooth en option (sur CM4)
  • Module Mini PCIE cellulaire 4G en option (EC20 ou EC25 avec des variantes spécifiques à la région)
  • Connecteurs SMA 2x pour l’antenne WiFi / Bluetooth et 4G
• USB
  • Ports 2x USB 3.0 de type A (5 Gbit / G
  • Port 1x USB 2.0 Type A
• En série
  • 2x RS485 via un bornier à 6 broches avec isolement
  • 2x RS232 via un borne à 6 broches avec isolement
• Extension E / OS – Jusqu’à 32 modules d’E / S «ED-EIO» avec type DI, DO, AI, AO, RTD, TC et compteur à grande vitesse
• Sécurité – puce d’authentification cryptographique
• Mission
  • 16x indicateurs LED pour l’alimentation, Ethercat, 4G, les ports en série, l’état du système, etc…
  • Boutons de réinitialisation, réinitialisation d’usine, réinitialisation d’adresse IP, UDisk RM (supprimer le lecteur USB en toute sécurité), IMP (Importer plc), stop / start (pour l’exécution)
  • RTC avec sauvegarde supercap 1F (option pour la batterie CR1220)
  • Ronfleur
• Alimentation électrique
  • Puissance du système – 24v DC-in via un terminal à 2 broches
  • Power de champ – 24v DC-IN via un bornier à 2 broches
  • Consommation d’énergie – jusqu’à 24 watts
• Dimensions – 103 x 71 x 81 mm à l’exclusion de l’antenne et du support de rail DIN
• Poids – environ 750 grammes
• Plage de températures – Fonctionnement: -10 à 55 ° C; Stockage: -20 à 60 ° C
• Humidité – 5 à 95% Rh

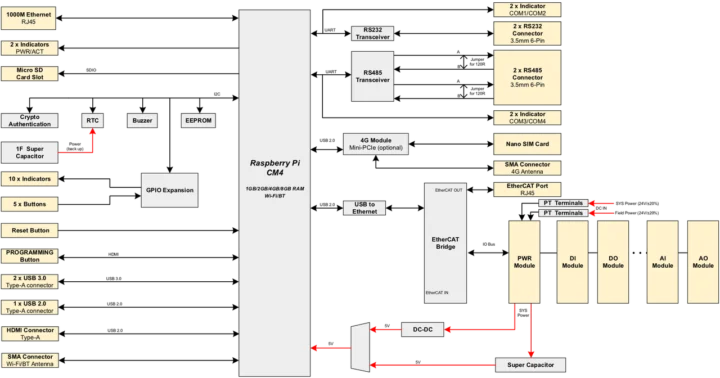

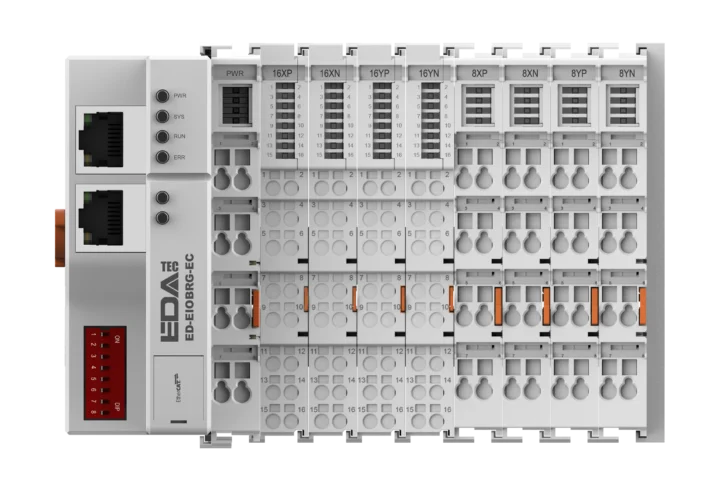

La société propose une longue liste de modules ED-EIO, y compris des modules d’entrée et de sortie numériques avec 8 à 16 canaux, des modules d’entrée analogiques avec 4 ou 8 canaux, des modules de sortie analogiques à 4 canaux et des modules spécialisés avec un coupleur éthercat, une entrée RTD, une entrée de thermocouple, un compteur à haut débit, une expansion de puissance ou un couvercle terminal éthercat. Vous trouverez la liste complète sur la page des modules d’E / S distante du site Web de l’entreprise.

Le contrôleur industriel à propulsion Raspberry Pi CM4 exécute Raspberry Pi OS (Lite) 64 bits et est préchargé avec une version sous licence du Codesys Runtime avec les fonctionnalités suivantes:

• Système d’exécution de contrôle de CodeSyS MulticoreSySy
• MODE DE PROGRAMMATION – CEI 61131-3 Langages de programmation, y compris ST, LD, FBD, SFC et CFC

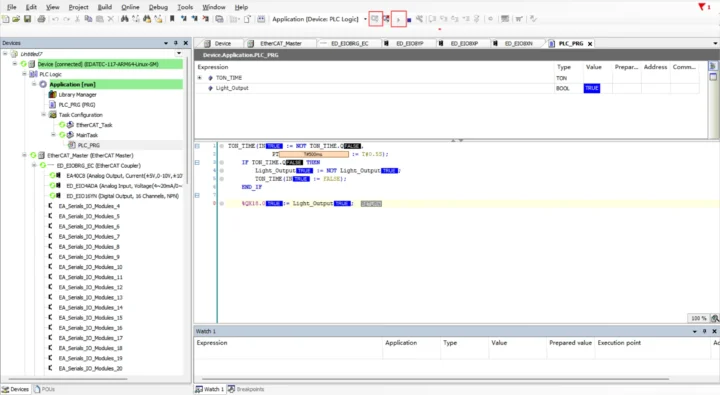

• Support IDE – CODESYS V3.5
• Fieldbus – CodeSys Ethercat Master et codesys modbus tcp maître
• Contrôle de mouvement – CodeSys facultatif SoftMotion et CNC + Robotics
• Visualisation – CODESYS CODESYS FACTIONNEL
• Prise en charge du serveur OPC UA

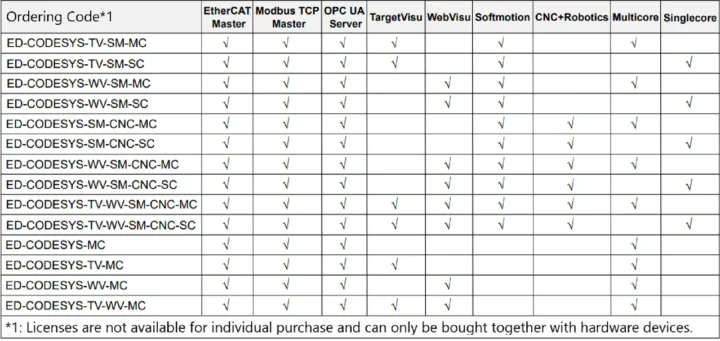

Différentes licences codesys sont disponibles lors de l’achat d’un contrôleur ED-PLC2010, selon les fonctionnalités nécessaires.

Certaines variantes EDATEC ED-PLC2010 et module ED-EIO sont répertoriées sur Digikey, mais toutes sont actuellement en rupture de stock. Consultez la page du produit pour plus d’informations et de documentation telles qu’une fiche technique et un manuel d’utilisation pour commencer.
