Le EDGE102-DMX512 de DFRobot est un contrôleur de programmation d’éclairage DMX512 basé sur un MCU sans fil ESP32-S3 conçu pour une gestion efficace de l’éclairage de scène, de théâtre et de salle. Avec le WiFi et le Bluetooth intégrés, le contrôleur prend en charge la programmation et le contrôle sans fil, simplifiant ainsi la configuration des systèmes d’éclairage avancés. Il propose des interfaces RS485 (modes maître/esclave), des broches I2C, UART et GPIO pour une compatibilité avec une large gamme de capteurs et de cartes.
Ce contrôleur permet l’automatisation grâce à l’intégration de capteurs, prenant en charge des dispositifs tels que des détecteurs infrarouges, des sonomètres et des capteurs laser. Ses huit entrées de commutateur industriel optiquement isolées garantissent une compatibilité transparente avec les capteurs PNP, permettant aux effets d’éclairage de répondre automatiquement aux entrées environnementales. En réduisant la dépendance aux consoles DMX manuelles, il est bien adapté à l’éclairage automatisé des théâtres, des scènes et des lieux commerciaux.
Spécifications EDGE102-DMX512 :
- SoC – Expressif ESP32-S3
- CPU – Tensilica LX7 double cœur jusqu’à 240 MHz avec instructions vectorielles pour l’accélération de l’IA
- Mémoire – 512 Ko de SRAM interne
- Stockage – Prise en charge Octal SPI Flash et PSRAM
- Connectivité
- Wi-Fi 4 2,4 GHz 802.11 b/g/n avec prise en charge de la bande passante de 40 MHz
- Connectivité Bluetooth Low Energy (BLE) 5.0 avec prise en charge longue portée, débit de données jusqu’à 2 Mbps.
- Entrées numériques – 8 entrées numériques optiquement isolées prennent en charge les capteurs de commutation PNP standard
- Contrôleur de lumière
- Puce de protocole DMX512 dédiée

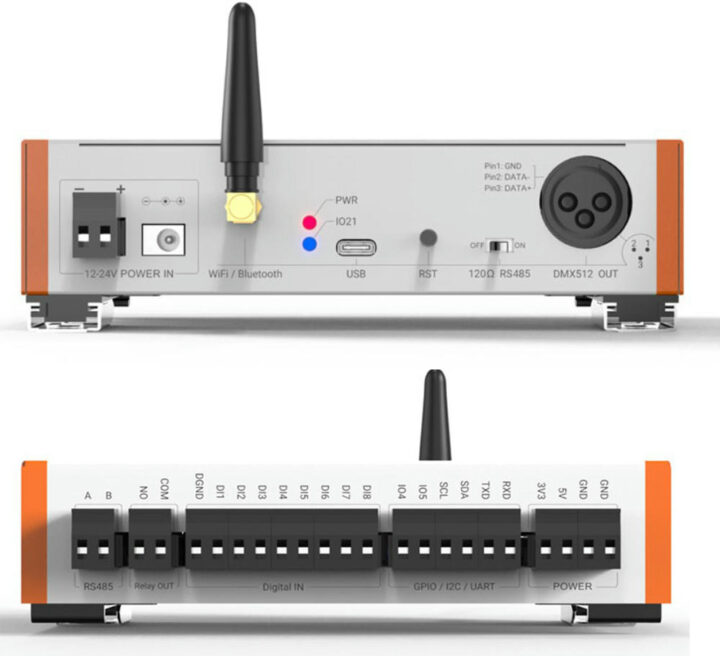

- Connecteur femelle XLR à trois broches pour sortie de signal DMX512
- Interfaces de communication
- Port RS485 (prend en charge les modes maître et esclave)
- Interface I2C
- Port UART
- 2x broches GPIO
- Sortie relais
- USB – Port USB Type-C agissant comme une « interface de programme de téléchargement »
- Divers
- Horloge en temps réel (RTC) – Fournit un contrôle d’éclairage basé sur le temps avec une précision de ± 3 secondes sur 30 jours ; comprend une alimentation de secours pour une conservation de l’horloge de 12 heures en cas de panne de courant.
- LED d’alimentation
- Lampe test connectée au port IO21 de l’ESP32-S3.
- Bouton de réinitialisation
- Commutateur RS485 120 Ω
- Antenne WiFi et Bluetooth (interface SMA femelle)
- Alimentation
- Entrée d’alimentation – Entrée 12 V à 24 V CC via bornier ou prise CC 2,1 mm
- Sortie de puissance – bornier à 4 broches pour +3,3 V, +5 V et GND
- Dimensions – 158 x 83 x 37 mm
- Poids – 400 grammes
Le contrôleur prend en charge les plates-formes open source comme Arduino et ESPHome. Des informations détaillées sur la configuration du logiciel, les connexions matérielles, les instructions du pilote DMX512 et un exemple de code sont disponibles sur la page wiki officielle.
Auparavant, nous avons couvert le contrôleur LED RVB WiFi H801 et les analyseurs logiques LA1016, LA2016 et LA5016 prenant en charge le protocole de communication DMX512. Nous avons également parlé du contrôleur de lumière ANAVI basé sur ESP8266 et de l’Anavi Light pHAT pour le contrôle de la lumière sans DMX512.
Le contrôleur de programmation d’éclairage EDGE102-DMX512 de DFRobot est construit avec un boîtier en acier allié avec support pour les installations sur rail et murales. Le paquet comprend le contrôleur programmable DMX512, une antenne WiFi/Bluetooth, deux clips pour rail DIN de 35 mm, deux supports de montage et un paquet de vis de montage. Il est disponible à l’achat sur la boutique DFRobot au prix de 59,00 $.
