Le contrôleur de tension AC basé sur ESP32-S3 est doté d’un bouton avec affichage intégré

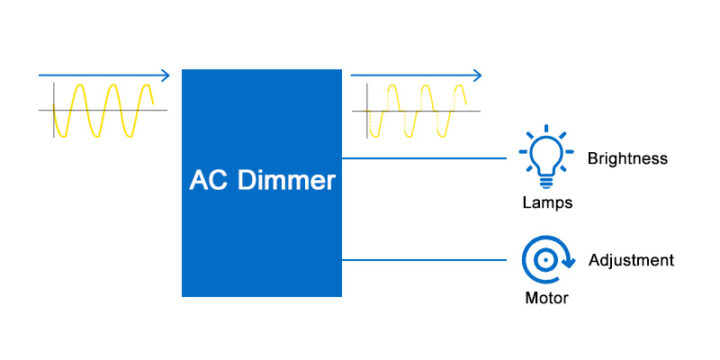

MakerFabs a récemment introduit MATOUCH TOOLSET TOOLSETSET_AC STRIMME UNEMPRIET DE TENSAGE Open ESP32 pour les lumières de rotation ou ajuster les vitesses de moteur à l’aide de la gradation de coupe de phase.

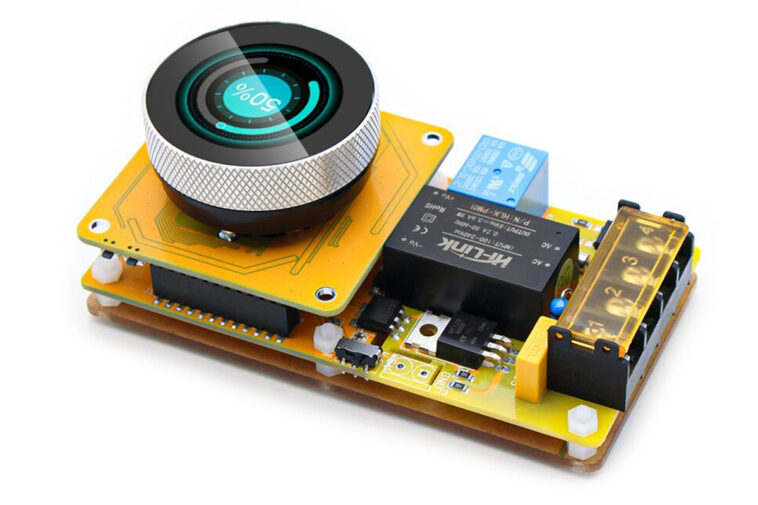

Construit autour d’un MCU sans fil ESP32-S3, il dispose d’un écran tactile capacitif de 1,28 ”(240 × 240) et d’une interface utilisateur conçue avec LVGL / Squareline et l’Arduino V2.3.4 IDE. L’appareil s’appuie sur un TRIAC BT139 et un circuit de détection Zero-Cross pour un contrôle de tension AC précis, ainsi qu’un relais embarqué pour activer un interrupteur ON / OFF complet. Avec un module AC-DC intégré fournissant 5 V @ 0,6A, il peut fonctionner dans une plage d’entrée d’AC 100-240V, 50Hz-60Hz, avec une charge maximale de 10A à 240VAC. Conçu pour les applications domestiques et industrielles, il peut contrôler les environnements d’éclairage et les appareils électriques tout en étant open-source pour la personnalisation et l’intégration dans divers projets d’automatisation.

Matouch 1,28 pouce Toolset_ac Spécifications de gradation:

• Soc – Systèmes EspressIF ESP32-S3
  • CPU – Microprocesseur LX7 à double cœur Xtensa® avec une vitesse d’horloge allant jusqu’à 240 MHz
  • Mémoire – 512KB SRAM, 8 Mo PSRAM
  • Stockage – ROM 384KB
  • Wireless – Wi-Fi 4 et Bluetooth 5.0 avec BLE
• Mémoire – 8 Mo de psram
• Stockage – Flash de 16 Mo
• Afficher
  • Écran tactile capacitif de 1,28 pouce 240 × 240
  • Intégré dans le bouton rotatif
• Atténuation
  • Tableau de phase à l’aide de BT139 Triac
  • Soutient la gradation de bord d’attaque avec une détection de croisement zéro
• USB – USB Type-C pour la puissance et la programmation
• Misc – Relais intégré pour la commutation complète de CA ON / OFF
• Pouvoir
  • Entrée – AC 100-240V, 50Hz-60Hz
  • Sortie – AC 100-240V, 0% -100% de gradin
  • Charge maximale – 10A @ 240V AC
  • Affichage des pouvoirs AC-DC à bord (5V @ 0.6A) et le MCU
• Température de fonctionnement – -20 ° C à + 70 ° C

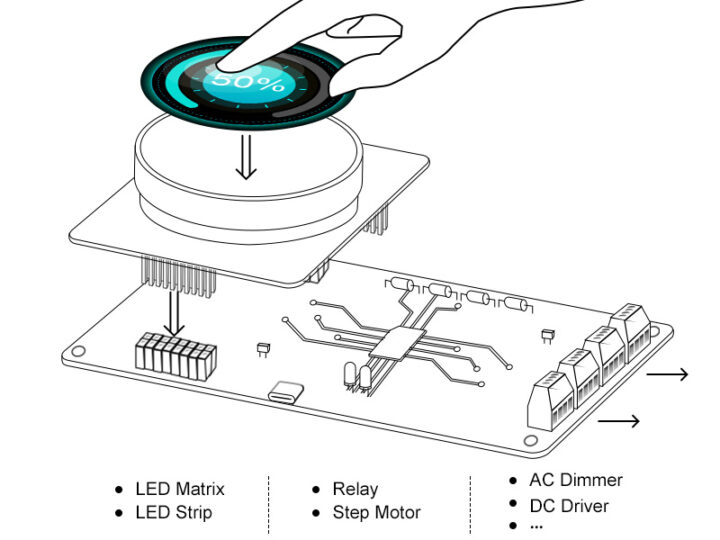

MakerFabs n’a pas seulement publié le gradateur Matouch 1,28 ″ AC, ils ont lancé la série Matouch 1,28 ″ pour outils avec le même bouton avec un encodeur rotatif et un écran tactile. Cela comprend un contrôleur de bande LED, un contrôleur de moteur pas à pas, un contrôleur de moteur à courant continu, un relais d’interrupteur de minuterie et un contrôleur de matrice LED RVB. Chaque carte suit la même conception à deux planches, avec une carte principale et une carte de contrôle. La carte de contrôle, qui abrite l’ESP32 et le bouton rotatif, se connecte à la carte principale par le biais d’un en-tête masculin-femestre.

Le contrôleur de tension AC basé sur ESP32 peut être programmé avec Arduino. Mais pour une raison quelconque, la société mentionne «Arduino v2.3.4 Code source compatible» et recommande d’utiliser cette version de l’IDE, ce qui semble un peu étrange. Pour l’interface utilisateur, l’entreprise mentionne qu’elle est conçue avec LVGL / Squareline.

Le logiciel et le matériel de cet appareil sont entièrement ouverts et peuvent être trouvés sur le référentiel GitHub de l’entreprise. Plus d’informations, y compris les instructions de configuration et de programmation, peuvent être trouvées sur leur wiki.

Auparavant, nous avons écrit sur le switm smart commutateur de Sonoff D1 qui est également un swimage AC qui vous permet de taire les lumières LED incandescentes et dimmables. Kumpee a également rédigé une critique détaillée de l’écran IPS Rotary Matouch ESP32-S3 qui pourrait être intéressé si vous voulez en savoir plus sur les différentes façons dont un encodeur rotatif avec affichage peut être utilisé.

MATOUCH 1,28 pouce Toolset_ac Dimmer est au prix de 23 $ sur MakerFabs, ou alternativement, vous le trouverez également sur Tindie pour 29,80 $.
