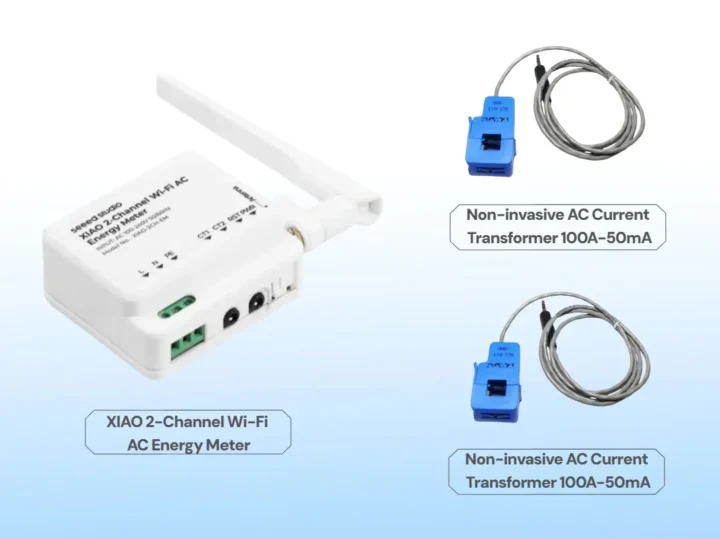

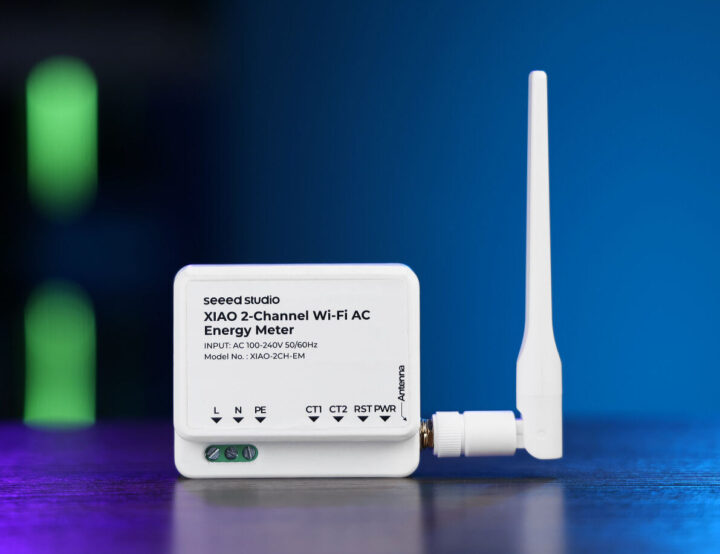

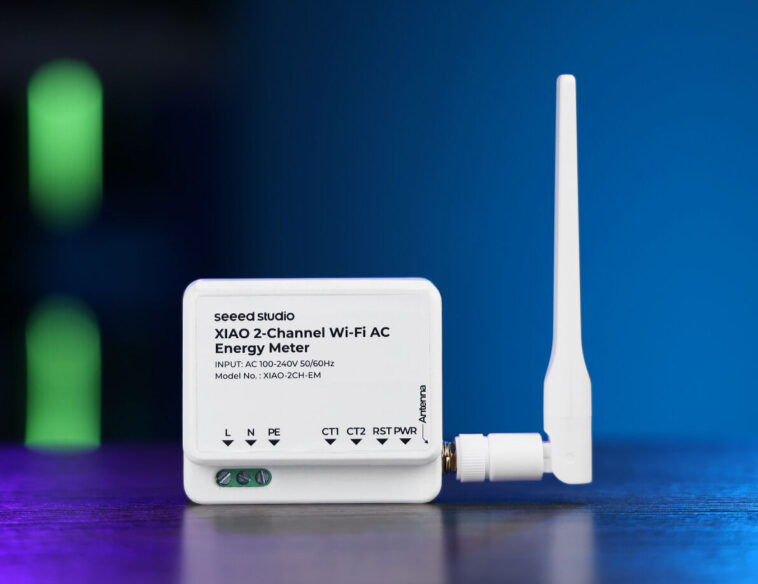

Voir le compteur d’énergie Wi-Fi AC du Studio 2 canaux du studio est un compteur de puissance alimenté ESP32-C6 (XIAO ESP32-C6) avec deux connecteurs CT CT indépendants (Current Transformateur Blamp) pour mesurer en toute sécurité la consommation d’énergie lorsqu’il est placé autour de l’un des fils d’un câble AC.
Nous avons passé en test le compteur de puissance de pince WiFi CT Ring Sonoff Pow Ring avec l’assistant à domicile et l’assistant à domicile, et avant cela, nous avons également couvert des modèles soutenant plusieurs pinces CT, jusqu’à 16 pinces avec l’Emporia Vue Gen 2 Energy Monitor. Le compteur d’énergie Wi-Fi AC Xiao 2 canaux offre un terrain d’entente avec un support pour deux pinces CT mesurant jusqu’à 35A chacune.
Spécifications du compteur d’énergie Wi-Fi AC Xiao 2 canaux: Spécifications:
- Module sans fil – Carte Xiao ESP32C6
- MCU sans fil – Systèmes ESPRESSIF ESP32-C6
- Processeur
- RISC-V monocore 32 bits a chronométré jusqu’à 160 MHz
- RISC-V Core à basse puissance jusqu’à 20 MHz
- Mémoire – 512KB SRAM, SRAM de basse puissance 16KB
- Stockage – ROM de 320 Ko et Flash 4 Mo
- Sans fil – 2,4 GHz WiFi 6; (Autres protocoles pris en charge par ESP32-C6, mais non mentionné dans les spécifications ici: Bluetooth 5.0 LE / Mesh, 802.15.4 Radio pour Zigbee 3.0 et Thread; Matter Compatible)
- Processeur
- Port USB – USB Type-C pour la programmation
- MCU sans fil – Systèmes ESPRESSIF ESP32-C6
- Antenne – Antenne à tige externe de 81 dbi 2,4 GHz
- Bornes d’entrée
- L (live), n (neutre), PE (mise à la terre protecteur)
- Évaluation CA – 100-240V ~ 50 / 60Hz
- Coup de calibre IC – BL0939
- 2x entrées et sondes de courant du transformateur
- Plage de détection: 0 à 100A (sonde)
- Précision: 1%
- Ratio de virages: 1: 2000
- Force diélectrique: AC 3,5 kV / 1 min 50Hz
- Plage de détection de courant – 10mA-35A @ 1mΩ (compteur d’énergie)
- Énergie électrique active – 1W à 7700W à 1mΩ
- Dimensions – 70 x 58 x 38 mm (enceinte imprimée 3D)

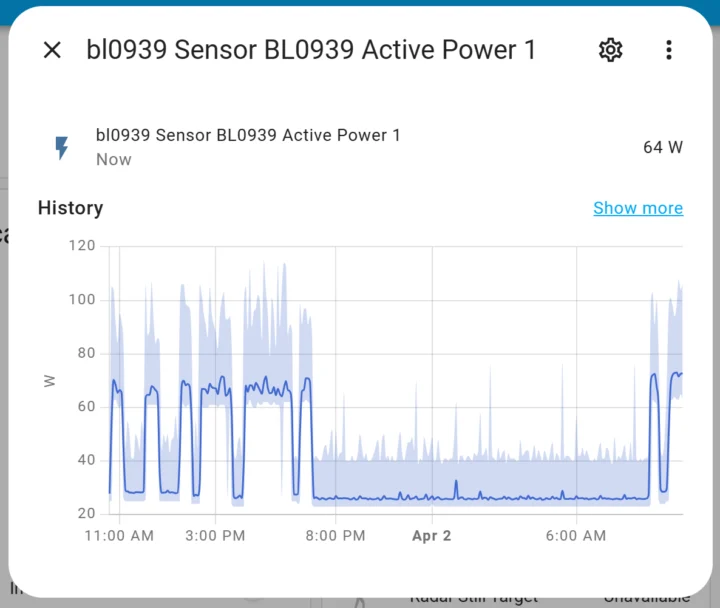

Le compteur d’énergie Wi-Fi à 2 canaux Xiao 2 canaux expédie des firmwares d’esphomes pour surveiller deux circuits AC indépendants via l’assistant à domicile. Il est particulièrement utile pour la surveillance de la production solaire et le suivi individuel des appareils, tant que vous pouvez facilement diviser le câble vivant et neutre, car la pince ne doit être placée que autour de l’un des fils, comme nous l’avons noté il y a des années lors du test d’un compteur de pince numérique «stupide».

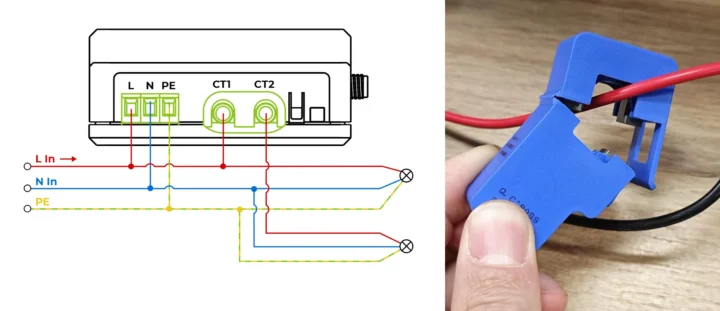

Seed Studio fournit des instructions pour câbler le compteur d’énergie et les pinces CT, et les étapes pour configurer la passerelle verte de l’assistant domestique pour travailler avec la solution.
Seed Studio vend le compteur d’énergie WiFi Xiao 2-CH pour 29,32 $ sur AliExpress ou 28,70 $ sur la boutique en ligne. La société nous a également dit que le compteur électrique sera disponible sur Amazon dans les prochaines semaines. À titre de comparaison, le ring à canal Sonoff Pow se vend 34,90 $, mais il est également livré avec un écran intégré, un relais intégré, et il prend en charge jusqu’à 100A, tandis que le modèle de studio Seed semble être limité à 35A basé sur les informations du wiki. Paisit a déjà examiné le Ring Pow l’année dernière, et il obtiendra bientôt un échantillon de révision du compteur d’énergie WiFi Xiao 2-CH, nous verrons donc comment les deux se comparent.
