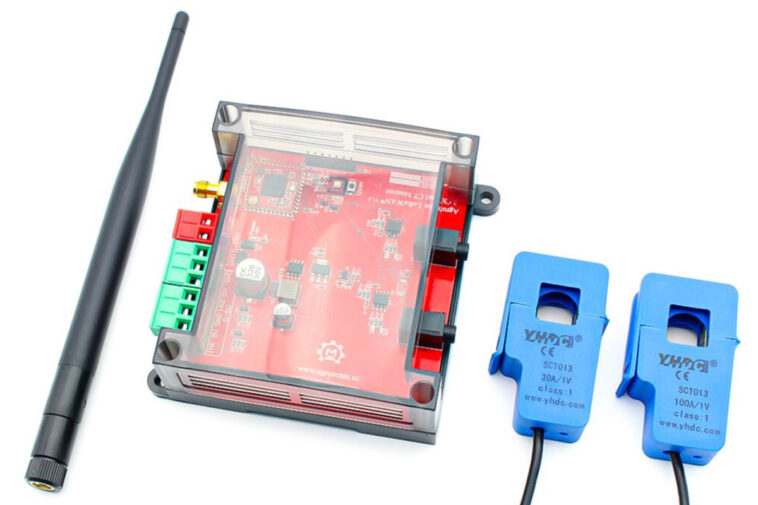

L’Agrosense AGLW2CT est un compteur d’énergie industriel à AC industriel à double canal qui utilise des pinces à 10A et 100A CT pour mesurer la consommation d’énergie de manière non invasive. L’appareil dispose de deux entrées analogiques 0 à 5 V pour les pinces, un capteur de température et d’humidité AHT20 et de stockage local pour plus de 3 300 enregistrements. Il prend en charge Lorawan 1.0.3 OTAA Class C et fonctionne avec TTN, DataCake et CloudStudio. L’appareil fonctionne dans la plage de température industrielle de -40 ° C à 85 ° C et convient à la détection de courant sans contact, à la détection de surcharge / sans charge et à la surveillance de la santé des machines.
Nous avions précédemment couvert et même examiné, plusieurs compteurs CT CT-connectés liés au Wi-Fi tels que le MQPower CT de Machineq, le Xiao-2CH-EM de Studio et le moniteur d’énergie Vue Gen 2 d’Emporia, mais c’est la première fois que nous rencontrons un compteur d’énergie Lora AC avec des pinces CT. Plus tôt ce mois-ci, nous avons remarqué le moko LW005-MP Lorawan Smart Plug et le compteur d’alimentation, mais il s’appuie sur des mesures de courant alternatif direct et est limité jusqu’à 16A.
Agrosense Aglw2ct Spécifications:
- Soc – sans nom, mais c’est de l’ASR. Proversable l’une des puces de série ASR650X (par exemple, ASR6501, ASR6502), qui intègrent un émetteur-récepteur LORA + ARM MCU
- Stockage – Stockage local pour plus de 3 300 enregistrements de données
- Connectivité
- Protocole – Standart Lorawan V1.0.3
- Mode de fonctionnement – Classe C OTAA
- MAX TX POWER – 22DBM
- Sensibilité – -137 DBM (SF12, 125 kHz)
- Bande de fréquence – EU868 / US915
- Gamme – jusqu’à 2 km dans les zones urbaines, 10 km dans les zones ouvertes
- Mesure de puissance AC
- 2x pinces CT non invasives
- Pince CT 10A-1V
- Pince de ct 100A-1V
- Installation de plug-and-play
- 2x pinces CT non invasives
- SSENSOR – Capteur de température et d’humidité AHT20
-
- Plage temporaire – -40 ° C à 80 ° C, ± 0,5 ° C
- Plage d’humidité – 0–100% HR, ± 2% de précision
-
- Mission
- Intervalle de liaison montante des données configurables
- À l’interface de commande pour les paramètres avancés
- Bouton utilisateur
- Bouton de réinitialisation
- Pouvoir
- Tension d’entrée – 12–24V DC
- Sortie de sortie pour les capteurs – 5V ± 0,2 V, max 500mA
- Dimensions – 95 x 90 x 40 mm
- Température – -40 ° C à + 85 ° C
- Montage – support mural

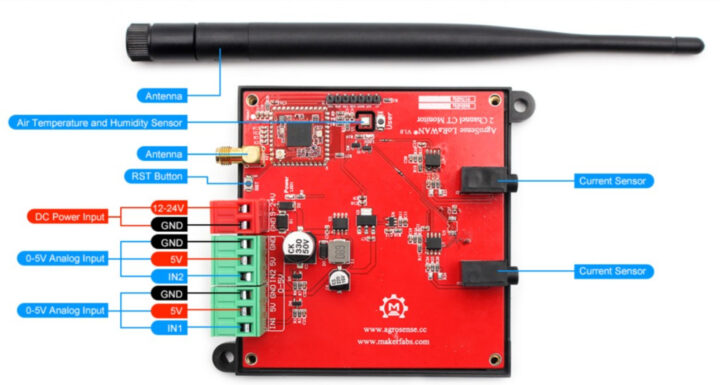

Je ne suis pas certain du SOC utilisé dans ce compteur d’énergie AC basé sur LORA. Cependant, j’ai zoom et AI-A-Aived l’image supérieure de la fiche technique et j’ai pu confirmer que la puce provient d’ASR. Auparavant, nous avons passé en test les capteurs d’agriculture intelligente Agrosense Lorawan, et un démontage a révélé que l’ASR6601CB a été utilisé. Sur la base de cela, j’ai pu spéculer que le SOC pouvait appartenir à la série ASR650X. Malheureusement, je n’ai pas trouvé de fiche technique officielle pour cela.

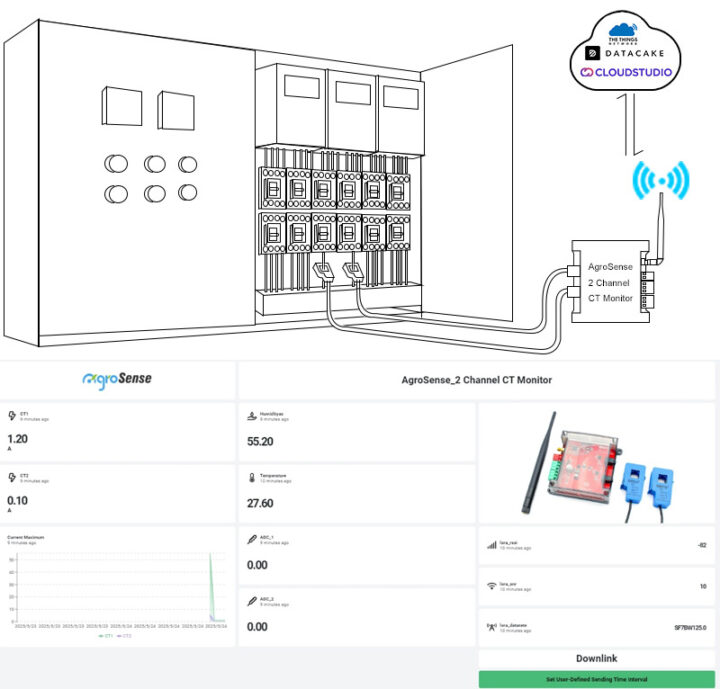

L’Agrosense AGLW2CT est compatible avec les réseaux Lorawan tels que The Things Network (TTN), ChirpStack et DataCake LNS. Pour la surveillance et le contrôle au niveau de l’application, il prend en charge les plates-formes ThingsPeak, DataCake, CloudStudio et d’autres plates-formes via des intégrations basées sur WebHook. L’appareil fournit une prise en charge de liaison montante et des liaisons descendante à l’aide de charges utiles basées sur JSON, et des scripts de décodeur prêts à l’emploi sont disponibles pour JavaScript (TTN) et l’analyseur personnalisé de DataCake, simplifiant le processus de développement. Il existe également une option pour personnaliser l’intervalle de rapport et récupérer des données tamponnées à l’aide de commandes de liaison descendante, ce qui en fait une solution flexible pour les développeurs IoT et les intégrateurs de systèmes. Plus d’informations sur la prise en charge des logiciels et la documentation, ainsi que sur les démos, peuvent être trouvées sur Github et le wiki sur les solutions Agrosense, mais ils ont des informations limitées sur l’AGLW2CT en soi.
L’Agrosense AGLW2CT, le compteur d’énergie AC Lorawan AC à 2 canaux est disponible sur le site Web de MakerFabs pour 29,80 $.
