Le chapeau empilable apporte l’ADC 24 bits haute résolution à Raspberry Pi (crowdfunding)

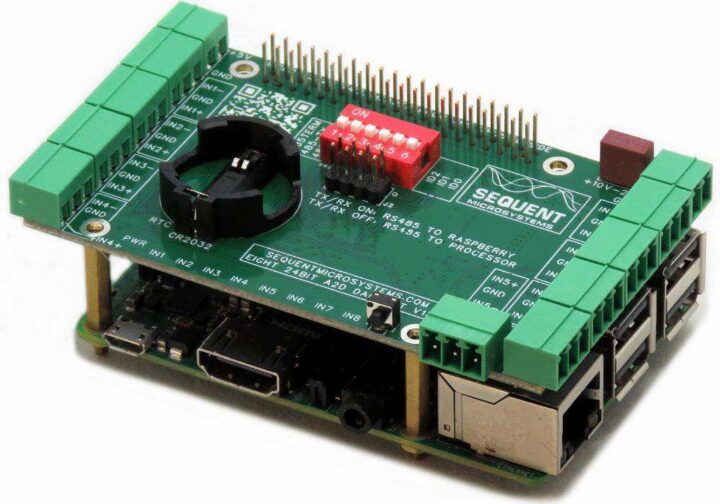

Le «huit coulables ADC 8-coulable ADC 8 bits» de Sequence Microsystems est une carte d’extension Raspberry Pi conçue pour les projets à domicile. Il est compatible avec tous les modèles Raspberry Pi avec un en-tête GPIO à 40 broches et dispose d’une conception empilable qui offre une évolutivité pour des configurations plus complexes.

Il comprend huit canaux ADC indépendants 24 bits, fournissant une résolution ultra-élevée pour mesurer avec précision les petits signaux analogiques. Il dispose également d’amplificateurs de gain programmables sur chaque canal d’entrée pour amplifier les signaux faibles et optimiser la plage d’entrée de l’ADC. Il est empilable jusqu’à huit couches, permettant jusqu’à 64 entrées analogiques différentielles.

Il fournit une puissance de pic 4A continue et 5A au Raspberry Pi via l’en-tête GPIO. Il envoie des données via les lignes I2C, laissant toutes les autres broches gratuites pour une utilisation. En outre, il prend en charge la communication rs485 isolée pour une connectivité longue distance.

Le chapeau empilable à 8 couches pour Raspberry Pi convient aux applications d’acquisition de données de précision, notamment l’automatisation industrielle, la surveillance environnementale, l’instrumentation en laboratoire, l’agriculture intelligente, la maison à domicile, ainsi que l’analyse audio et le traitement du signal.

Les chapeaux MCC 118 et MCC 128 DAQ pour Raspberry Pi sont des alternatives notables, le MCC 118 offrant huit entrées analogiques à 12 bits à extrémité unique et le MCC 128 fournissant une résolution plus élevée avec des entrées analogiques 16 bits.

Huit spécifications de chapeau empilable à 8 couches ADC à 8 bits:

• MCU – STMICRO STM32G431CBT6 ARM CORTEX-M4 @ 170 MHz avec 128 Ko de mémoire flash
• Communication – RS485 / Modbus
• Extension – en-tête féminin de Raspberry Pi PI GPIO à 40 broches
• Entrée analogique
  • Canaux d’entrée analogiques 8x 24 bits
  • 2x Texas Instruments ADS131 Delta-Sigma ADC 24 bits
  • Impédance d’entrée: 300 kΩ à 1 MΩ
  • Jusqu’à 64 débits de données KSPS
  • Horloge et déclencheur sélectionnables du logiciel
  • Amplificateur de gain programmable (PGA) pour chaque canal
  • TVS Diodes sur toutes les entrées pour une protection ESD externe
• Mission
  • LED d’état 8x avec seuil programmable
  • Horloge en temps réel (RTC) avec batterie
  • Chien de garde du matériel
  • Interrupteur Dip à six positions
  • Jumper TX / RX (sélectionne la connexion RS485 au Raspberry Pi ou au processeur), bouton-poussoir à usage général
  • Jusqu’à huit chapeaux empilables
• Alimentation électrique
  • Tension d’entrée: DC 5V ou 10V-24V via une borne à vis à 2 broches
  • Le convertisseur DC-DC embarqué génère 5,2 V, encore régulé à 5 V et 3,3 V
  • Tension de sortie: 5V DC et 3,3 V CC
  • Fusible à bord réinitiable pour la protection contre les shorts accidentels
• Dimensions – N / A

En ce qui concerne les logiciels, la carte prend en charge divers logiciels et bibliothèques open source pour l’intégration et la configuration transparentes. SEMENT Microsystems fournit une bibliothèque Python pour la lecture des données des canaux ADC, la configuration des paramètres de gain et la gestion de plusieurs chapeaux empilés. Le chapeau est également compatible avec le logiciel MODBUS et s’intègre avec les plates-formes IoT telles que Node-Red et Assistant à domicile. Le pilote de ligne de commande est disponible sur GitHub et les fichiers matériels sont téléchargeables à partir du site Web Sequence Microsystems.

La campagne de financement participatif pour le chapeau est en direct sur Kickstarter. Le conseil d’administration est au prix d’environ 130 $ par unité, avec des rabais pour l’achat de plusieurs unités. L’expédition est gratuite et devrait commencer d’ici avril 2025.
