Le chapeau de routeur RADXA Dual 2,5 g ajoute un réseau de 2,5 gbe et une prise en charge de stockage NVME M.2 aux SBC compatibles Raspberry PI 5

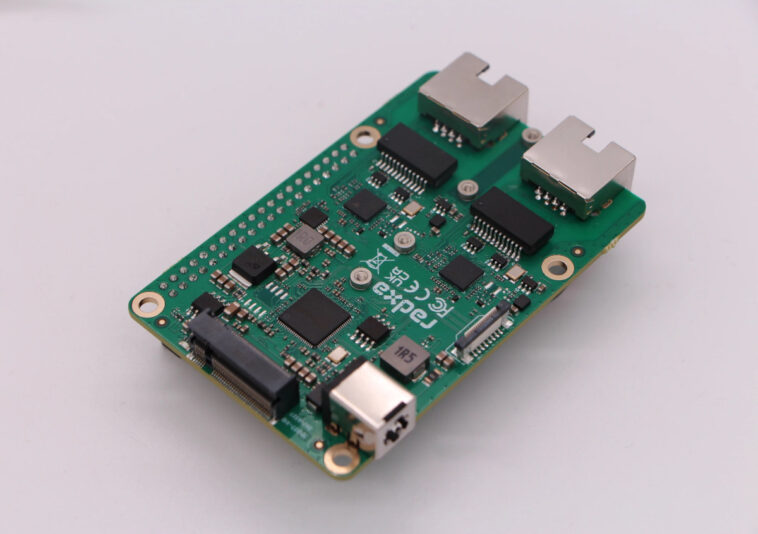

Le chapeau de routeur RADXA Dual 2,5g est une carte d’extension ajoutant du réseau de 2,5 gbe et une prise M.2 PCIe X1 pour le stockage NVME SSD au Raspberry Pi 5 et des SBC compatibles avec un connecteur PCIe FFC.

Nous avions auparavant vu des chapeaux Raspberry Pi 5 avec 2,5 gbe comme le Hatnet Pineberry! 2,5 g, ou même un avec 2,5 GBE et NVME SSD (chapeau 52PI W01 U2500), mais le chapeau de routeur RADXA Dual 2,5G est le premier à implémenter deux ports Ethernet de 2,5 Gbps pour permettre le routage, et dispose également d’un SSD NVME en tant que bonus.

RADXA Deux spécifications du chapeau de routeur 2,5 g:

• SBCS pris en charge – Raspberry Pi 5, Radxa Rock 2F, Radxa Rock 2A, Radxa Rock 5C, le prochain RADXA 4D (RK3576) et potentiellement d’autres
• PCIe Switch – Chip de commutateur PCIe 3.0 ASM2806 avec PCIe Gen3 X2 en amont et quatre voies PCIe 3.1 en aval jusqu’à 8gt / s
• Stockage – 1x m.2 m-kek prenant en charge M.2 2230, 2242, 2260 ou 2280 NVME SSD
• Ethernet – ports Ethernet 2x 2,5 Gbit / s via les contrôleurs Realtek RTL8125B
• Pie
  • Connecteur IPEX Utilisation d’un câble plat se connectant au connecteur PCIe FFC du Raspberry PI 5
  • Connecteur Raspberry Pi FFC avec PCIe 1-LANE pour connecter un chapeau PCIe supplémentaire si nécessaire
• Alimentation électrique
  • Entrée (l’un ou l’autre)
    • 5V via GPIO En-tête (en utilisant un adaptateur USB-C pour alimenter le Raspberry Pi)
    • Jack CC 12V 5,5 / 2,5 mm (facultatif)
  • Sortie – sortie 12V à 2 broches pour RADXA X4 (nécessite également un adaptateur IPEX à M.2 M-Key qui n’est pas fourni dans le kit actuel)
• Dimensions – environ 85×56 mm (Raspberry Pi Hat + Facteur de formulaire)

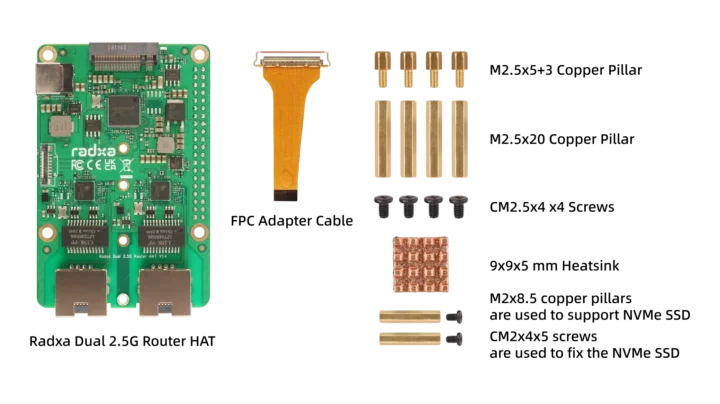

Le kit est livré avec des stands en cuivre et des vis pour fixer le chapeau et le SSD, un dissipateur de chaleur 9x9x5mm pour refroidir le commutateur PCIe et un câble adaptateur IPEX à FPC. J’ai été initialement confus par le connecteur IPEX sur la carte. Mais finalement compris que c’est parce qu’il y a deux interfaces PCIe. Le premier utilise le connecteur PCIe FFC à 16 broches en haut de la carte (comme le montre le Raspberry Pi 5) pour connecter un chapeau PCIe supplémentaire, et le second (connecteur IPEX) est de connecter la carte d’extension au Raspberry Pi 5 ou à un autre SBC.

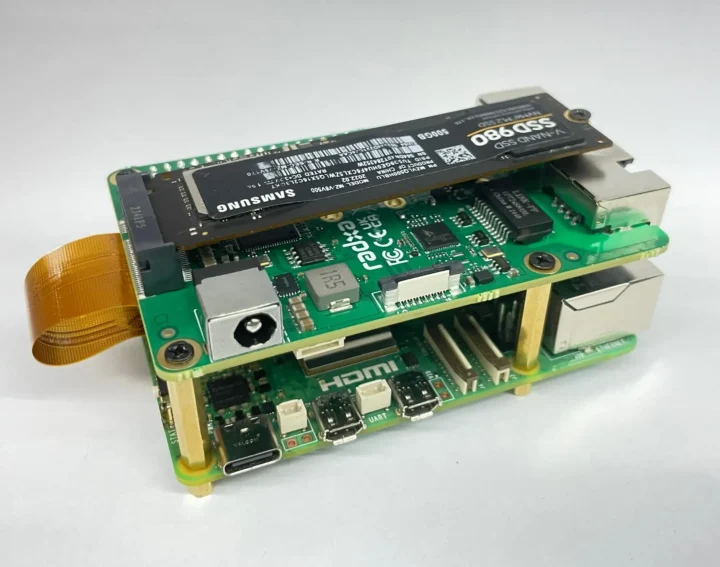

Le site Web de documentation contient plus de détails sur l’assemblage avec différentes cartes, la sélection d’alimentation (5V GPIO ou 12V CC Jack), la configuration du système d’exploitation et le test NVME SSD et les ports 2.5GBE. La photo ci-dessous montre le Raspberry Pi 5 connecté au chapeau de routeur Radxa Dual 2,5 g via le câble adaptateur FPC fourni, et avec un SSD NVME M.2 2280 installé sur le dessus.

Le chapeau de routeur Radxa Dual 2.5g se vend environ 40 $ sur Arace et AliExpress (Remarque: vous devrez peut-être désactiver votre AdBlocker si vous ne voyez pas le lien AliExpress). Quelques détails supplémentaires peuvent également être trouvés sur la page du produit.
