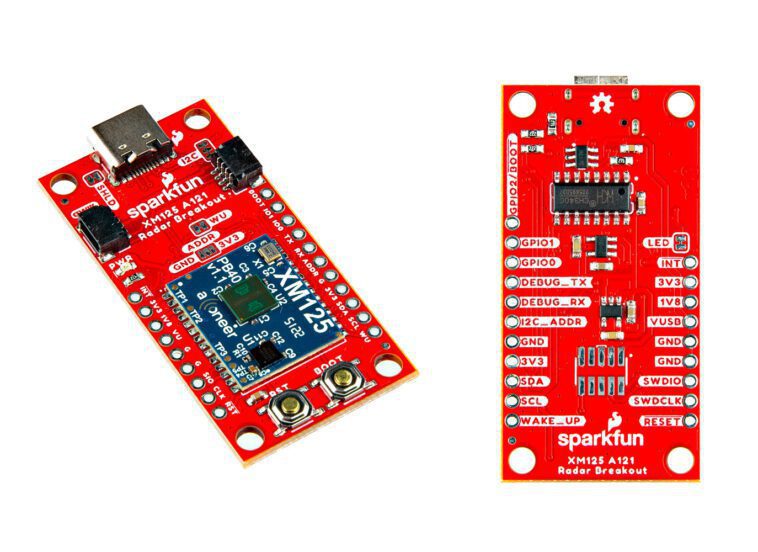

Le capteur radar cohérent pulsé de Sparkfun est doté du module Acconeer XM125 60 GHz, fonctionne à travers les murs et offre une portée allant jusqu’à 20 mètres

SparkFun a lancé une nouvelle carte de dérivation Qwiic pour le capteur radar cohérent pulsé Acconeer XM125 60 GHz qui peut mesurer la distance aux humains même à travers les murs et fonctionne à une distance allant jusqu’à 20 mètres.

Nous voyons de minuscules modules radar de 24 GHz ou 60 GHz depuis plusieurs années maintenant, et Supachai a même examiné le capteur Seeed Studio mmWave utilisant ESPHome et Home Assistant à la fin de l’année dernière avec la solution reposant sur la technologie FMCW (Onde continue modulée en fréquence). L’Acconner XM125 est un module radar à impulsions qui émet des ondes électromagnétiques par courtes rafales au lieu de continuellement comme les radars FMCW et permet des plages de mesure plus longues potentiellement au prix d’une précision moindre.

Spécifications du capteur radar cohérent à impulsions Sparkfun :

• Module Acconeer XM125
  • Radar cohérent pulsé (PCR) A121 60 GHz
    • Bande de base intégrée, frontal RF et antenne dans le package
    • Détecte la distance, la vitesse, les mouvements et les objets jusqu’à 20 mètres
    • Lectures précises au millimètre près
    • Basse consommation énergétique
  • MCU STMicro STM32L431CBY6 Arm Cortex-M4 32 bits cadencé jusqu’à 80 MHz, avec 128 Ko de mémoire Flash, 68 Ko de SRAM
  • Dimensions – 18,6 x 15 mm
• USB – 1x connecteur USB Type-C avec diodes de protection ESD pour les lignes de données, convertisseur USB-série CH340C
• Expansion
  • 2x connecteurs Qwiic horizontaux
  • Embases 11 broches + 9 broches avec GPIO, I2C, UART, SWD, 5V, 3,3V, 1,8V, GND…
• Débogage – empreinte d’en-tête SWD 2 × 5
• Divers
  • Boutons de réinitialisation et de démarrage
  • LED d’alimentation
  • Pulls
    • Bouclier USB (SHLD)
    • LED d’alimentation (LED)
    • Résistances de rappel I2C (I2C)
    • Réveillez-vous (WU)
    • Adresse I2C (ADDR) – Pas encore implémentée et l’adresse est actuellement fixée à 0x52
• Gestion de l’alimentation
  • Tension – 5 V ou 3,3 V mais toute la logique est de 3,3 V
  • Régulateur de tension AP2112K 3,3 V/600 mA
  • Régulateur de tension RT9080 1,8 V/600 mA
• Dimensions – 50,8 x 25,4 mm
• Poids – 6,35 grammes

Le module est un matériel open source et Sparkfun fournit les schémas PDF et les fichiers de conception matérielle Eagle. Il existe également une bibliothèque Arduino sur GitHub et les instructions pour commencer sont disponibles sur le site Web de documentation. La carte de dérivation XM125 doit être connectée à une carte compatible Arduino avec un connecteur Qwicc et s’appuie à la fois sur le code Arduino et les outils STM32, Sparkfun mentionnant qu’elle n’est pas aussi facile à utiliser que ses autres cartes car certaines étapes supplémentaires sont nécessaires.

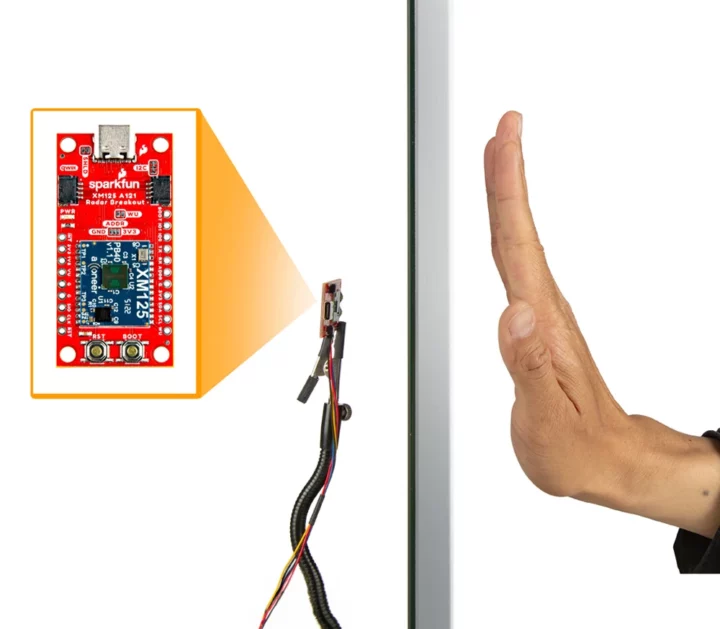

Outre la mesure des distances avec une précision millimétrique, le module peut également détecter les mouvements, mesurer la vitesse d’un objet et prendre en charge la reconnaissance gestuelle. Vous pouvez regarder une vidéo de mesure de distance (vers un humain) dans la vidéo ci-dessous, y compris une démo qui le montre travaillant à travers un mur, ce qui n’est pas possible avec des capteurs à ultrasons ou ToF.

Sparkfun vend le module « Capteur radar cohérent pulsé – Acconeer XM125 (Qwiic) » pour 49,95 $ plus frais d’expédition.
