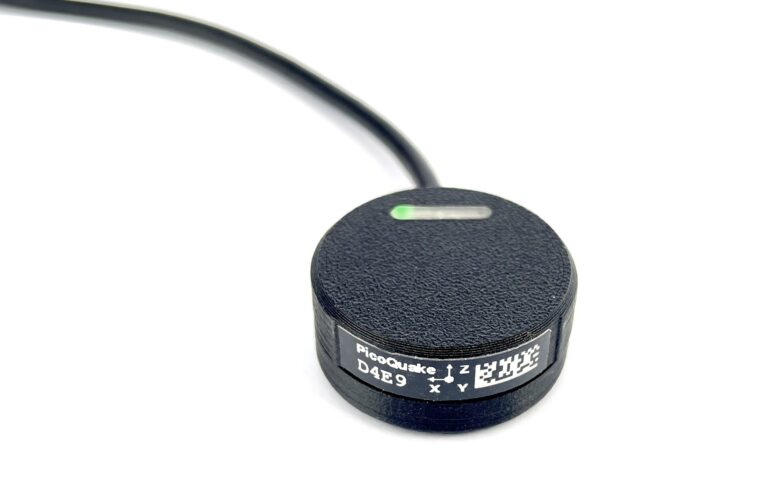

Le capteur de vibrations USB PicoQuake est basé sur le MCU RP2040 et le capteur de vibrations ICM-42688-P.

Le PicoQuake est un capteur de vibrations USB doté d’un accéléromètre MEMS couvrant une large gamme de vibrations. Il est capable de capter les vibrations dans la plage des basses fréquences (immeubles de grande hauteur, ponts) jusqu’à la plage des hautes fréquences (moteurs, machines industrielles). Il peut fonctionner comme un appareil autonome et se connecter à un ordinateur via un câble USB.

De plus, il est basé sur le microcontrôleur Raspberry Pi RP2040 et utilise une centrale inertielle MEMS à faible bruit, le TDK InvenSense ICM-42688-P, qui combine un gyroscope 3 axes et un accéléromètre 3 axes. Le capteur IMU à faible bruit utilisé permet au PicoQuake de profiler des vibrations de très faible ampleur.

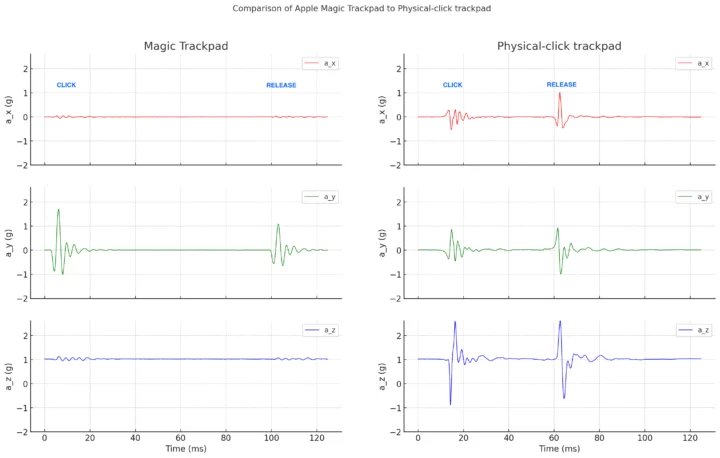

Le capteur PicoQuake est un produit du fabricant slovène PLab, tout comme le module pilote FOCn que nous avons examiné récemment. Les cas d’utilisation potentiels du PicoQuake incluent l’optimisation des vibrations du moteur à courant continu sans balais (important dans les petits produits de mobilité tels que les vélos et scooters électriques), le suivi des clics sur le trackpad, la domotique intelligente et la maintenance prédictive.

Nous avons déjà couvert d’autres capteurs de vibrations tels que le Raspberry SHAKE HAT, le dispositif multicapteur Exo Sense Pi et la carte de développement CN0549 CBM.

Spécifications du PicoQuake :

• Microcontrôleur – Raspberry Pi RP2040 dual-core Cortex-M0+ MCU à 133 MHz avec 264 Ko de SRAM
• Stockage – Non répertorié
• Capteur IMU – TDK InvenSense ICM-42688-P Suivi de mouvement MEMS 6 axes avec gyroscope 3 axes et accéléromètre 3 axes
  • Plages de l’accéléromètre – +-2 g, +-4 g, +-8 g, +-16 g
  • Plage gyroscopique – jusqu’à +-2000 degrés par seconde
  • Fréquence d’échantillonnage – 12,5 Hz à 4 000 Hz
  • Filtre passe-bas configurable (deuxième ordre) : 42 Hz à 3979 Hz
• Connectivité – USB 2.0 pleine vitesse 12 Mbps CDC (Classe de périphérique de communication) via le port USB Type-C
• Alimentation – 5 V à 50 mA
• Dimensions – ⌀ 30 mm x 13 mm

Le PicoQuake est au prix de 59 $ sur Tindie, beaucoup moins cher que la plupart des alternatives sur le marché. Il exécute un micrologiciel open source hébergé sur GitHub et est compatible avec Linux, Mac et Windows. Le pilote est écrit en Python et fournit une interface de ligne de commande (CLI) et une interface de programmation d’application (API) pour une intégration et une personnalisation faciles.

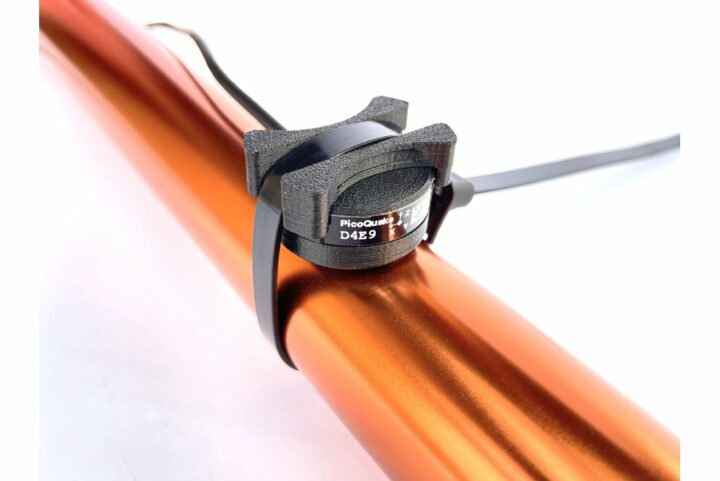

Le capteur de vibrations USB est livré avec un câble USB de 1,8 m, une attache zippée amovible et un adaptateur d’attache zippée. Vous pouvez trouver plus d’informations relatives à l’installation et à l’utilisation du produit sur le site Web de PicoQuake.
